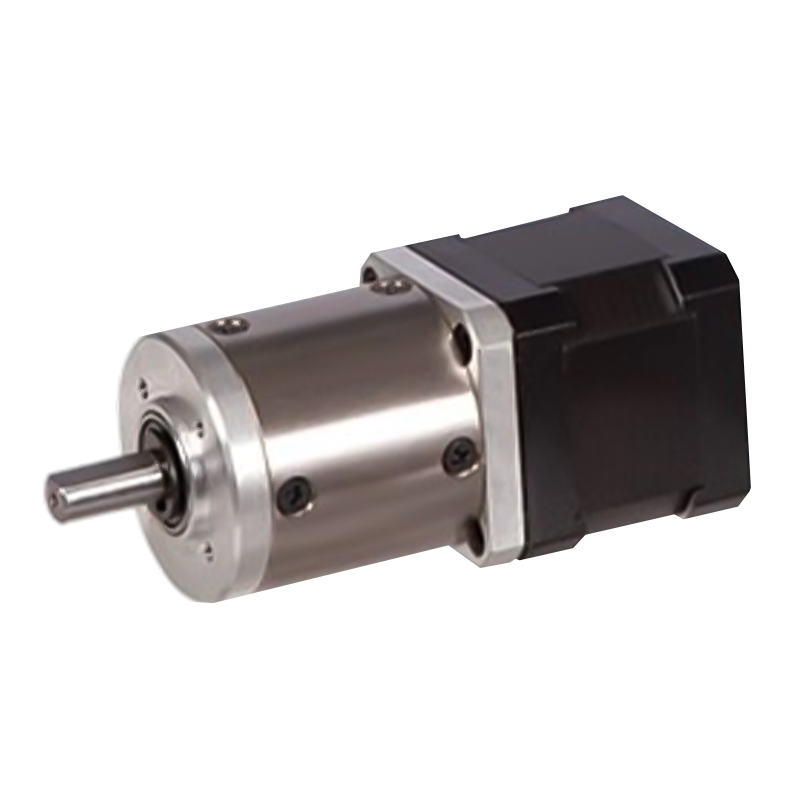

Moteur pas à pas à engrenage planétaire 42JXGS100K/42STH 42mm 3N.m ~ 10N.m

Moteur pas à pas à engrenage planétaire 42JXGS100K/42STH 42mm 3N.m ~ 10N.m

42JXGS100K/42STH utilise une bague d'engrenage intérieure en métal, est un réducteur planétaire d'un diamètre extérieur de 42 mm, permettant la plage de couple : 3N.m~10N.m.
Le moteur pas à pas a une caractéristique de réponse rapide et peut atteindre un état de fonctionnement stable en peu de temps. Les performances de réponse dynamique du système sont encore améliorées en combinant la caractéristique de faible inertie du moteur pas à pas à décélération planétaire. Il peut être démarré, arrêté et inversé rapidement, ce qui peut répondre à certaines applications nécessitant des performances dynamiques élevées, telles qu'un positionnement rapide et des actions marche-arrêt fréquentes dans les lignes de production automatisées.

  • Moteur pas à pas à engrenage planétaire 42JXGS100K/42STH 42mm 3N.m ~ 10N.m

+86 0579-86817938-836

[email protected]

42JXGS100K/42STH

Réducteur planétaire de 42 mm

Plage de charge admissible : 3N.m~ 10N.m

Moteur pas à pas à engrenage planétaire (matériau de la couronne dentée : métal)

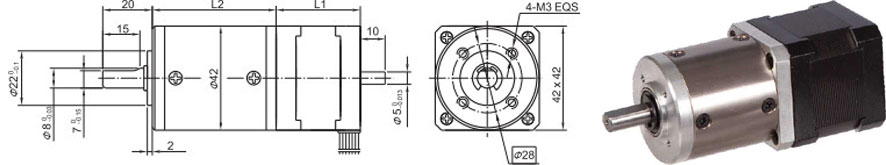

Dimensions

Réducteur planétaire

Matériau de l'anneau

Métal

Roulement en sortie

Roulements à billes

Max. Charge radiale (10 mm de la bride)

≤50N

Max. charge axiale de l'arbre

≤30N

Jeu radial de l'arbre (près de la bride)

≤0,07 mm

Jeu axial de l'arbre

≤0,3 mm

Jeu à vide

≤1,5°

Données techniques

Spécifications du moteur pas à pas hybride 42STH

Numéro de modèle.

Tension nominale

Courant/Phase

Résistance/Phase

Inductance/Phase

Tenir Torgue

# de prospects

Inertie du rotor

Poids

Longueur L1

Max. Rapport de démultiplication

Unrbre unique

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1:91

Spécifications du réducteur planétaire 40JXGS100K

Rapport de réduction

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Nombre de trains d'engrenages

1

2

3

4

Longueur (L2) mm

36.9

47.4

57.7

68

Max. couple nominal kg. cm

30

50

80

100

Couple admissible en courte durée kg.cm

90

150

240

300

% d'efficacité

0.9

0.81

0.73

0.66

Poids g

200

270

330

410

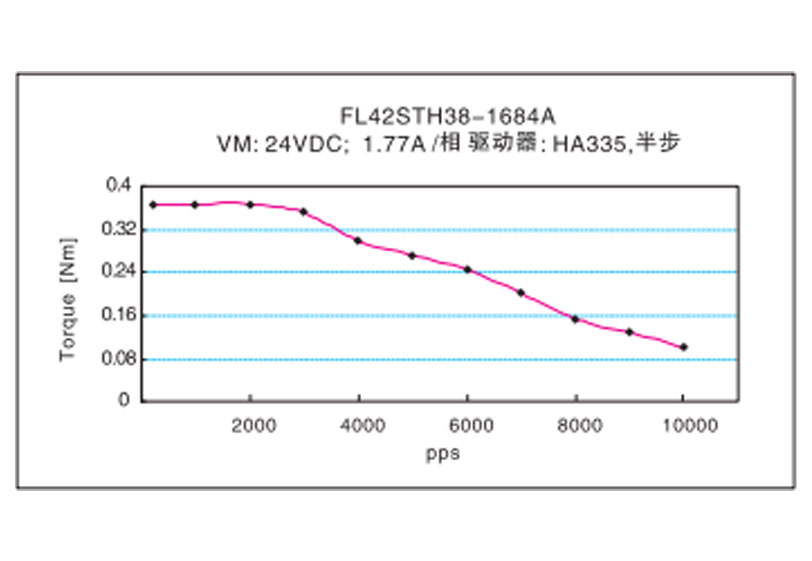

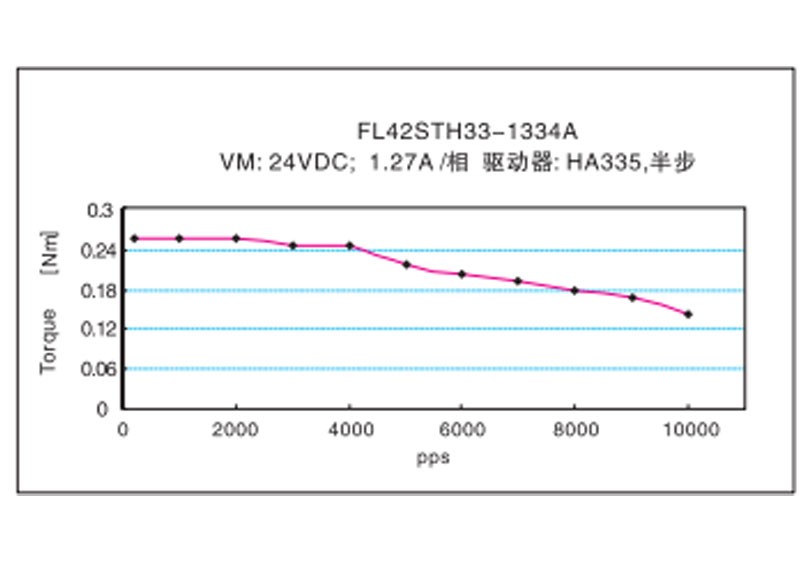

Caractéristiques fréquence-couple
