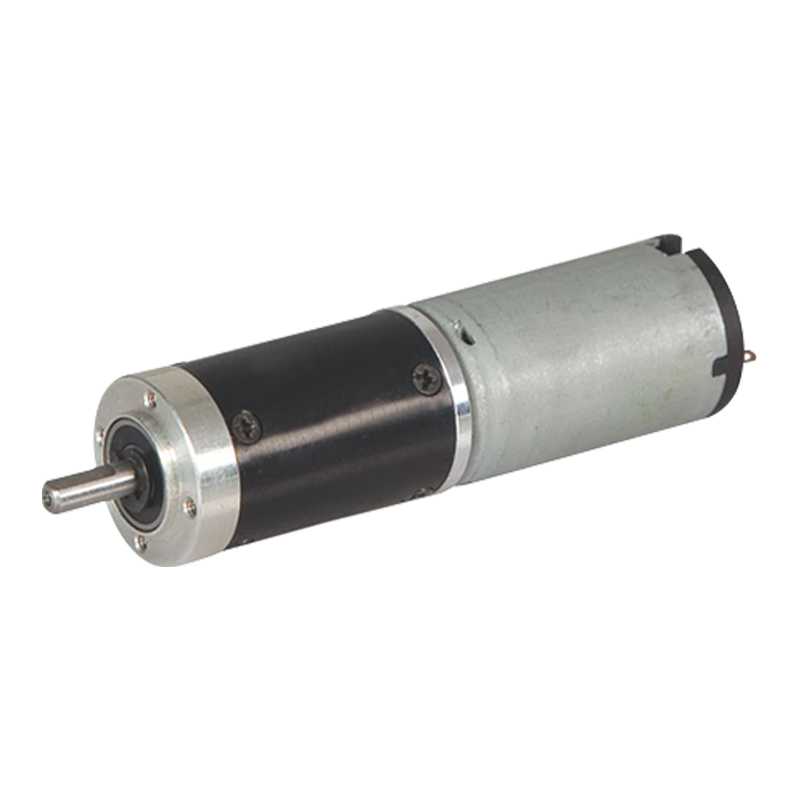

Moteur à engrenage planétaire brossé à aimant Permanent 22JN10K/22ZY38, 22mm, 0,1-1N.m

Moteur à engrenage planétaire brossé à aimant Permanent 22JN10K/22ZY38, 22mm, 0,1-1N.m

La bague d'engrenage intérieure du moteur à engrenages planétaires CC à aimant permanent 22JN10K/22ZY38 est en matériau métallique, avec un diamètre extérieur de 22 mm. Il prend en charge des tensions doubles de 12 V et 24 V, a une vitesse à vide de 3 000 à 6 000 tr/min et convient à divers scénarios.
Ce produit combine les caractéristiques d'entraînement simples des moteurs CC à balais avec la capacité d'amplification de couple élevée des systèmes à engrenages planétaires. Ses principales caractéristiques de performance incluent un couple de démarrage élevé, un faible coût, un contrôle facile et une grande flexibilité de maintenance.

  • Moteur à engrenage planétaire brossé à aimant Permanent 22JN10K/22ZY38, 22mm, 0,1-1N.m

+86 0579-86817938-836

[email protected]

22JN10K/22ZY38

Réducteur planétaire de 22 mm de diamètre extérieur,

Plage de charge admissible : 0,1 N.m~1,0

Moteur à engrenages planétaires PM DC (matériau de la couronne dentée : métal en poudre)

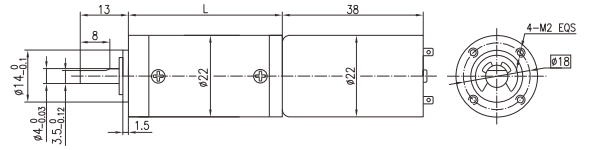

Dimensions

Le diamètre de l'arbre de sortie de la boîte de vitesses peut être de Φ6, la longueur de l'arbre peut être de 20.

Données techniques du moteur

Tapez

Noté

tension

VCC

Sans charge

Vitesse

ttr/min

Sans charge

Unctuel

mA

Noté

Vitesse

ttr/min

Noté

Couple

mN.m

Sortie

puissance

W

Noté

courant

mA

Décrochage

Couple

mN.m

Décrochage

courant

A

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

Données techniques du moteur à engrenages

Configurer 22ZY38B-1230 (moteur CC 22ZY38B-1230)

Rapport de réduction

4

4.75

16

19

22

64

76

90

107

256

304

Nombre de trains d'engrenages

1

1

2

2

2

3

3

3

3

4

4

Longueur (L) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Vitesse à vide       r/min

750

632

188

158

136

47

39

33

28

12

10

Vitesse nominale          r/min

550

463

138

116

100

34

29

24

21

8.6

7.2

Couple nominal          N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Max. charge admissible en peu de temps

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Configurer 22ZY38B-1260 (moteur CC 22ZY38B-1260)

Rapport de réduction

4

4.75

16

19

22

64

76

90

107

256

304

Nombre de trains d'engrenages

1

1

2

2

2

3

3

3

3

4

4

Longueur (L) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Vitesse à vide      r/min

1500

1263

375

316

273

94

79

67

56

23

20

Vitesse nominale         r/min

1250

1035

313

263

227

78

66

56

47

20

16

Couple nominal        N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Max. charge admissible en peu de temps

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

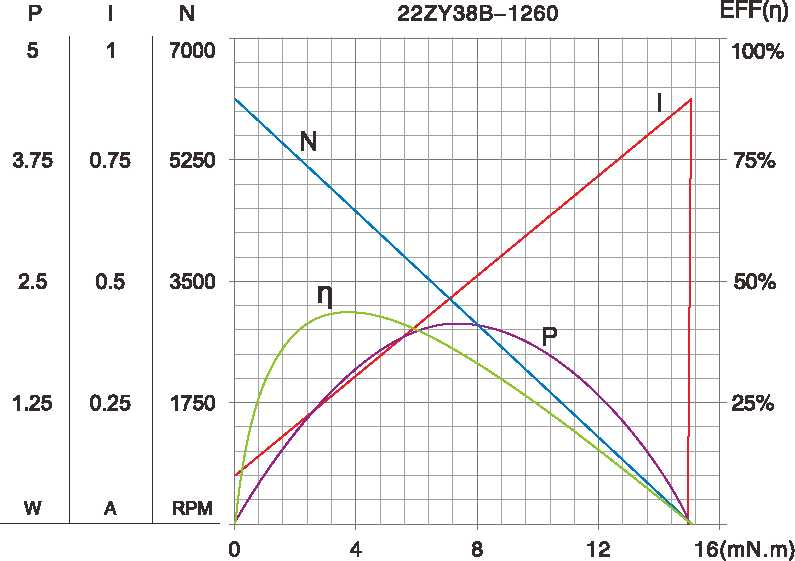

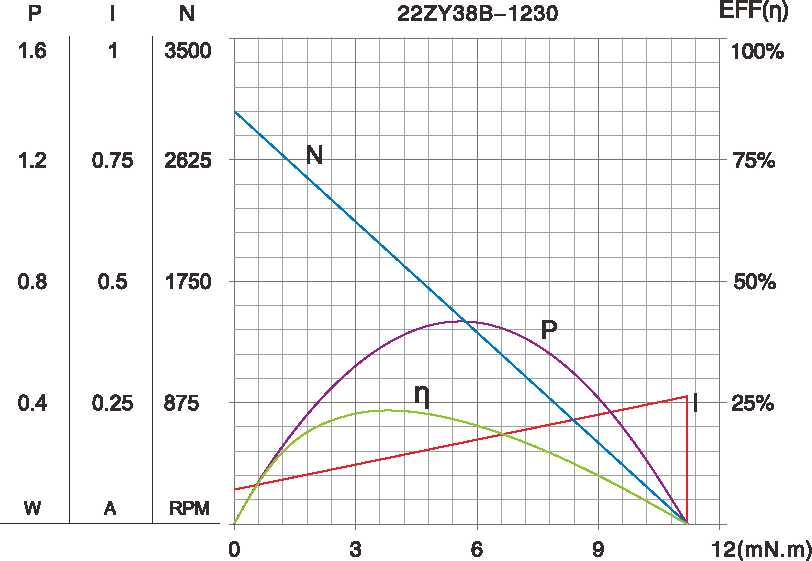

Chiffre caractéristique du moteur

A-1

Les paramètres techniques sont sujets à changement sans préavis.*
