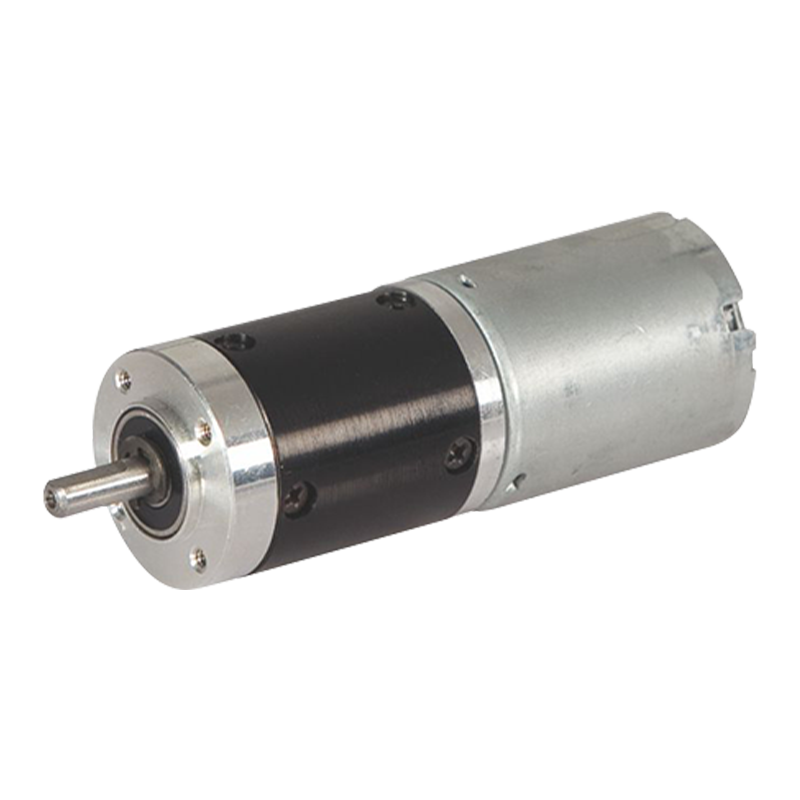

Moteur à engrenage planétaire brossé à aimant Permanent 24JN10K/24ZY30, 24mm, 0,1-1N.m

Moteur à engrenage planétaire brossé à aimant Permanent 24JN10K/24ZY30, 24mm, 0,1-1N.m

Le moteur à engrenages planétaires CC à aimant permanent 24JN10K/24ZY30 utilise une bague d'engrenage intérieure en matériau métallique d'un diamètre extérieur de 24 mm. Il prend en charge des tensions doubles de 12 V et 24 V et a une vitesse à vide de 3 000 à 6 000 tr/min. Ce produit présente un faible coût et des performances élevées. La structure est simplifiée sans nécessiter de commutateur électronique (tel que des capteurs Hall) et la conception du circuit est simple. Le coût global est de 30 à 50 % inférieur à celui d'une solution sans balais. Il est généralement utilisé dans les appareils électroménagers (mixeurs, aspirateurs) et dans les équipements d'automatisation à faible coût. Il est plus facile à entretenir avec des coûts contrôlables. Les brosses peuvent être remplacées après usure, évitant ainsi la mise au rebut de l'ensemble de la machine.

  • Moteur à engrenage planétaire brossé à aimant Permanent 24JN10K/24ZY30, 24mm, 0,1-1N.m

+86 0579-86817938-836

[email protected]

24JN10K/24ZY30(1)

Réducteur planétaire de 24 mm de diamètre extérieur,

Plage de charge admissible : 0,1 N.m~1,0N.m

Moteur à engrenages planétaires PM DC (matériau de la couronne dentée : métal)

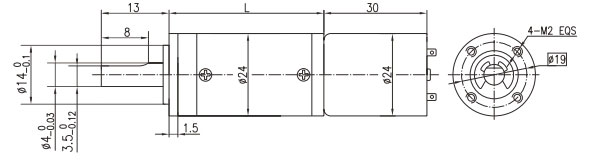

Dimensions

Le diamètre de l'arbre de sortie de la boîte de vitesses peut être de Φ6, la longueur de l'arbre peut être de 20

Données techniques du moteur

Tapez

Noté

tension

VCC

Sans charge

vitesse

ttr/min

Sans charge

courant

mUn

Noté

Vitesse

ttr/min

Noté

Couple

mN.m

Sortie

Puissance

W

Noté

courant

mUn

Décrochage

Couple

mN.m

Décrochage

Actuel

A

24ZY30-1230

12

3000

40

2400

2

0.5

90

10

0.3

24ZY30-1245

12

4500

60

3600

2.5

0.9

170

12.5

0.5

24ZY30-1260

12

6000

70

4800

3

1.5

240

15

1

Données techniques du moteur à engrenages

Configuration Moteur à courant continu 24ZY30-1230 (Moteur à courant continu 24ZY30-1230)

Rapport de réduction

14

19

27

51

71

100

139

189

264

369

516

720

981

1370

Nombre de trains d'engrenages

2

2

2

3

3

3

3

4

4

4

4

4

5

5

Longueur (L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

50.8

50.8

Vitesse à vide tr/min

214

158

111

59

42

30

22

16

11

8.1

5.8

4.2

3.1

2.2

Vitesse nominale tr/min

171

126

89

47

34

24

17

13

9.1

6.5

4.7

3.3

2.4

1.8

Couple nominal N.m

0.023

0.031

0.044

0.074

0.1

0.15

0.2

0.25

0.34

0.48

0.67

0.94

1

1

Max. charge admissible en peu de temps N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3

3

3

Configuration Moteur à courant continu 24ZY30-1245 (Moteur à courant continu 24ZY30-1245)

Rapport de réduction

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720

Nombre de trains d'engrenages

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Longueur (L) mm

25

25

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

Vitesse à vide tr/min

1213

869

321

237

167

88

63

45

32

24

17

12

8.7

6.3

Vitesse nominale tr/min

970

695

257

189

133

71

51

36

26

19

14

9.8

7

5

Couple nominal N.m

0.008

0.012

0.028

0.038

0.055

0.093

0.13

0.18

0.25

0.31

0.43

0.6

0.84

1

Max. charge admissible en peu de temps N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3

Configuration Moteur à courant continu 24ZY30-1260 (Moteur à courant continu 24ZY30-1260)

Rapport de réduction

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720

Nombre de trains d'engrenages

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Longueur (L) mm

25

25

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

Vitesse à vide tr/min

1617

1158

429

316

222

118

85

60

43

32

23

16

12

8.3

Vitesse nominale tr/min

1294

927

343

253

178

94

68

48

35

25

18

13

9.3

6.7

Couple nominal N.m

0.01

0.014

0.034

0.046

0.066

0.11

0.16

0.22

0.3

0.37

0.51

0.72

1

1

Max. charge admissible en peu de temps N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3
