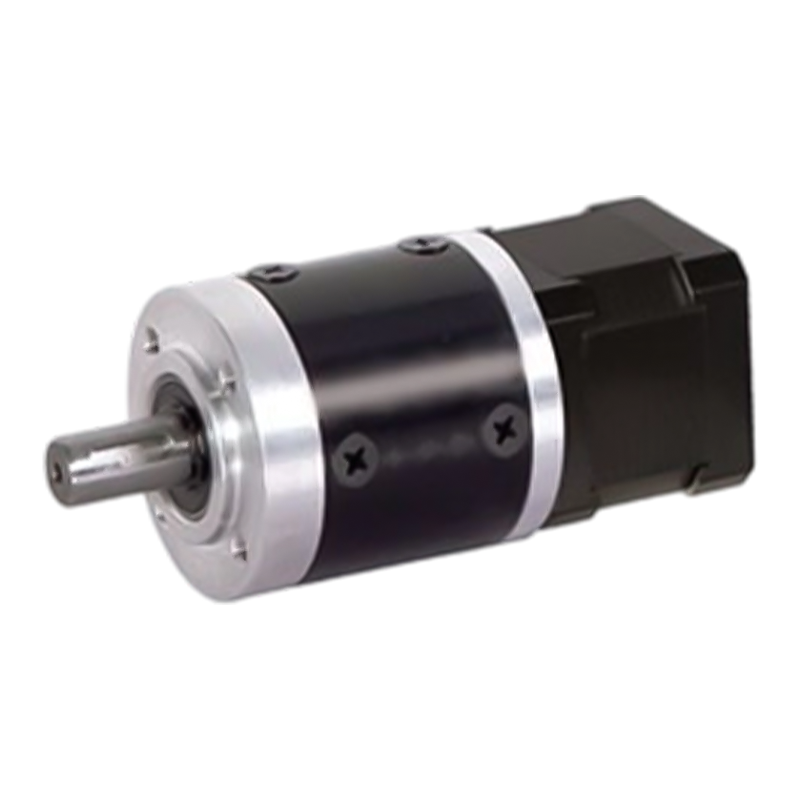

Moteur pas à pas à engrenage planétaire à faible perte d'énergie 52JXM200K/42STH

Moteur pas à pas à engrenage planétaire à faible perte d'énergie 52JXM200K/42STH

Le produit 52JXM200K/42STH est un moteur à engrenages hybrides à étoile mobile haute performance avec une charge radiale maximale autorisée ≤80N.
La synchronisation à plusieurs vitesses réduit les pertes d'énergie et permet d'obtenir une meilleure efficacité énergétique lorsqu'elle est associée à un moteur pas à pas, en particulier pour les scénarios industriels de longue durée. L'utilisation de matériaux à haute résistance et l'usinage de précision du réducteur planétaire, avec une résistance aux chocs et une longue durée de vie, même dans la poussière, les vibrations et autres environnements difficiles, peuvent garantir un fonctionnement stable. Sa conception de charge uniforme à plusieurs dents répartit les charges d'impact instantanées et réduit l'usure des composants.

  • Moteur pas à pas à engrenage planétaire à faible perte d'énergie 52JXM200K/42STH

+86 0579-86817938-836

[email protected]

52JXM200K/42STH

Réducteur planétaire de 42 mm

Plage de charge admissible : 6N.m~20N.m

Moteur pas à pas à engrenage planétaire (matériau de la couronne dentée : métal)

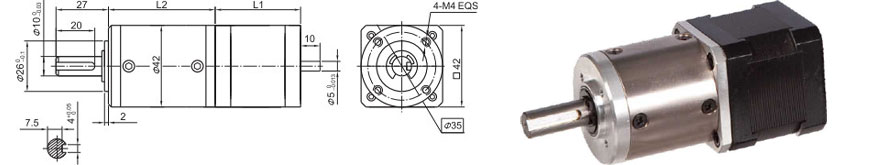

Dimensions

Réducteur planétaire

Matériau de l'anneau

Métal

Roulement en sortie

Roulements à billes

Max. Charge radiale (12 mm de la bride)

≤80N

Max. charge axiale de l'arbre

≤30N

Jeu radial de l'arbre (près de la bride)

≤0,06 mm

Jeu axial de l'arbre

≤0,3 mm

Jeu à vide

≤1,5°

Données techniques

Spécifications du moteur pas à pas hybride 42STH

Numéro de modèle.

Tension nominale

Courant/Phase

Résistance/Phase

Inductance/Phase

Tenir Torgue

# de prospects

Inertie du rotor

Poids

Longueur L1

Max. Rapport de démultiplication

Unrbre unique

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

A Arbre simple, B Arbre double

Spécifications du réducteur planétaire 40JXGTS200K

Rapport de réduction

4.44

17

22

65

83

106

247

316

403

515

Nombre de trains d'engrenages

1

2

3

4

Longueur (L2) mm

38.2

49.7

60

70.3

Max. couple nominal kg. cm

60

100

160

200

Couple admissible en courte durée kg.cm

180

300

480

600

% d'efficacité

0.9

0.81

0.73

0.66

Poids g

350

450

550

650

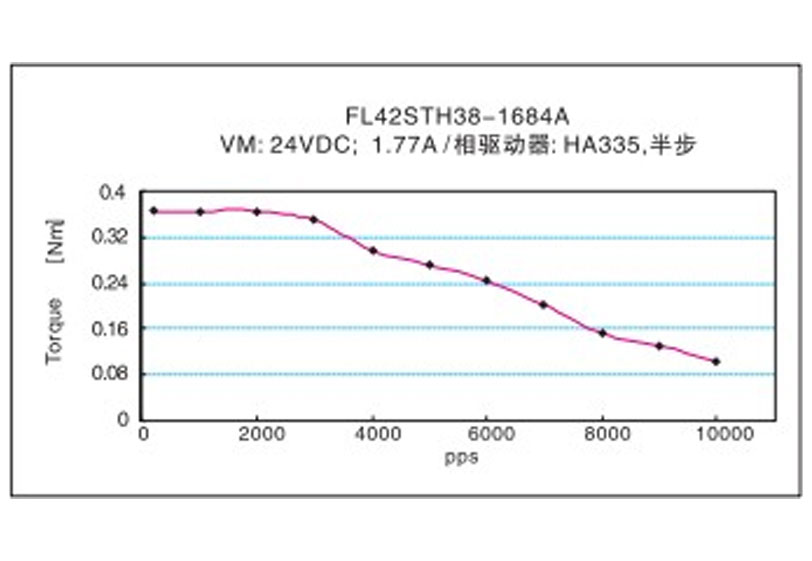

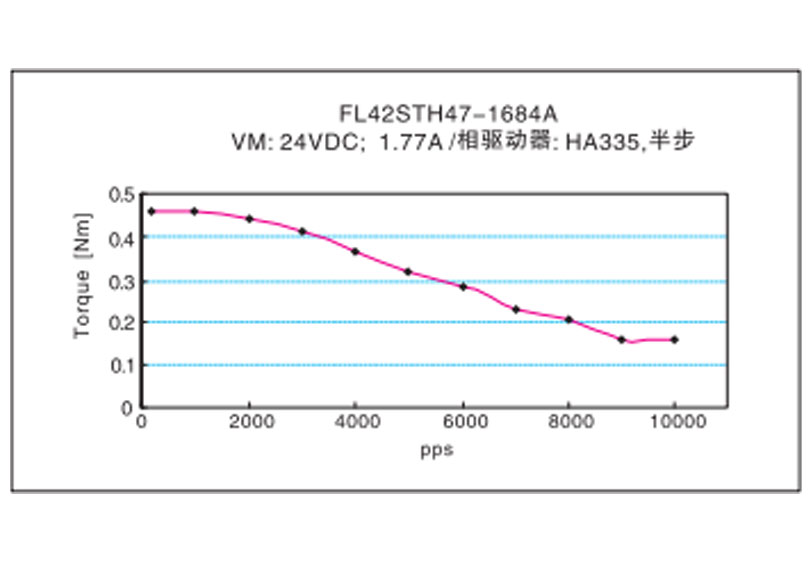

Caractéristiques fréquence-couple
