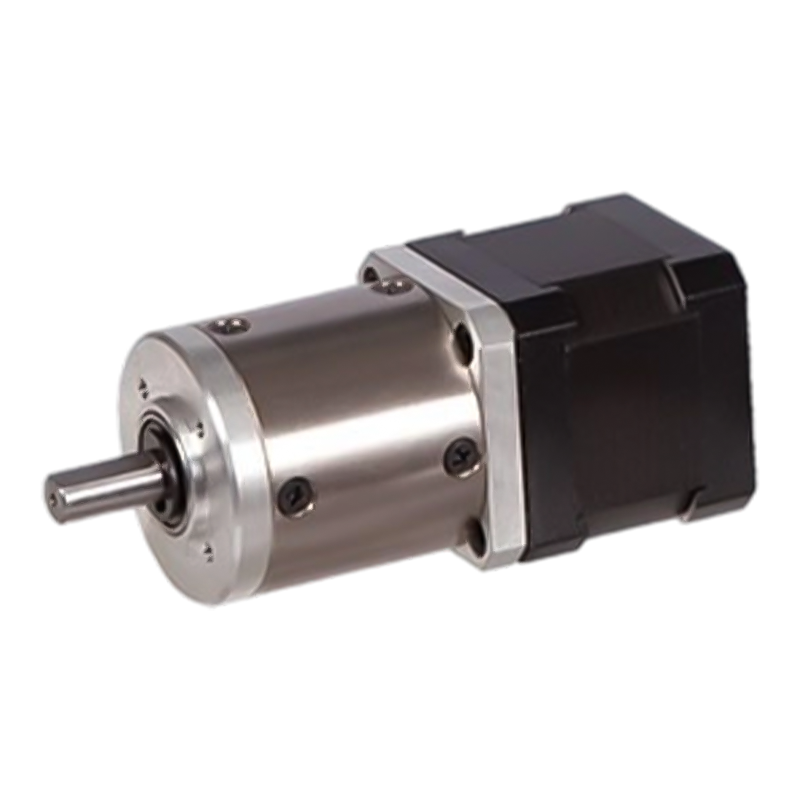

Moteur pas à pas hybride à engrenage planétaire 42JX150K/42STH 80N

Moteur pas à pas hybride à engrenage planétaire 42JX150K/42STH 80N

Le moteur à engrenages planétaires pas à pas hybride 42JX150K/42STH est un moteur pas à pas hybride hautes performances qui combine les avantages d'un réducteur à engrenages planétaires, adapté aux applications nécessitant une haute précision et un couple de sortie élevé. Le moteur utilise un matériau de couronne métallique pour garantir la stabilité et la durabilité dans des conditions de charge élevée. Sa charge radiale maximale autorisée est de 80 N, la charge axiale maximale autorisée est de 30 N, le jeu radial est de seulement 0,06 mm et le jeu axial est de 0,3 mm, avec un jeu inférieur à 1,5° lorsqu'il est déchargé. Ces paramètres indiquent que le moteur possède des performances mécaniques et des capacités de contrôle de mouvement précises. De plus, le moteur offre diverses spécifications, notamment différents paramètres électriques de tension, de courant, de résistance et d'inductance, ainsi que plusieurs rapports de réduction et étages d'engrenage, pour répondre aux besoins de différents scénarios d'application. Grâce à une conception optimisée et à des processus de fabrication de haute qualité, ce moteur excelle en termes d'efficacité, de fiabilité et de durée de vie, ce qui en fait un choix idéal pour les domaines de l'automatisation industrielle, des instruments de précision et de la technologie robotique.

  • Moteur pas à pas hybride à engrenage planétaire 42JX150K/42STH 80N

+86 0579-86817938-836

[email protected]

42JX150K/42STH

Boîte de vitesses renforcée de 42 mm de diamètre extérieur,

Plage de charge admissible : 3N.m~10N.m

Moteur pas à pas à engrenage planétaire (matériau de la couronne dentée : métal)

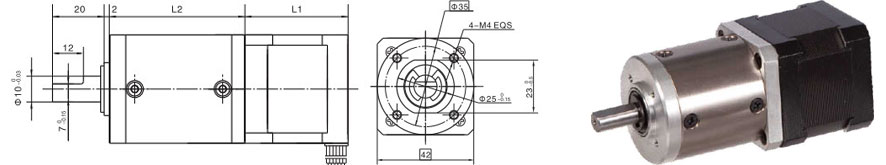

Dimensions

Réducteur planétaire

Matériau de l'anneau

Métal

Roulement en sortie

Roulements à billes

Max. Charge radiale (10 mm de la bride)

≤80N

Max. charge axiale de l'arbre

≤30N

Jeu radial de l'arbre (près de la bride)

≤0,06nn

Jeu axial de l'arbre

≤0,3 mm

Jeu à vide

≤1,5°

Données techniques

Spécifications du moteur pas à pas hybride 42STH

Numéro de modèle.

Tension nominale

Courant/Phase

Résistance/Phase

Inductance/Phase

Tenir Torgue

# de prospects

Inertie du rotor

Poids

Longueur L1

Max. Rapport de démultiplication

Unrbre unique

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

A Arbre simple, B Arbre double

Spécifications du réducteur planétaire 42JX150K

Rapport de réduction

3.5

14

17

21

49

61

84

104

126

172

212

294

Nombre de trains d'engrenages

1

2

3

4

Longueur (L2) mm

32.5

39.2

45.9

52.6

Max. couple nominal kg. cm

30

50

90

150

Couple admissible à court terme kg.cm

90

150

270

450

% d'efficacité

0.9

0.81

0.73

0.66

Poids g

320

420

520

620
