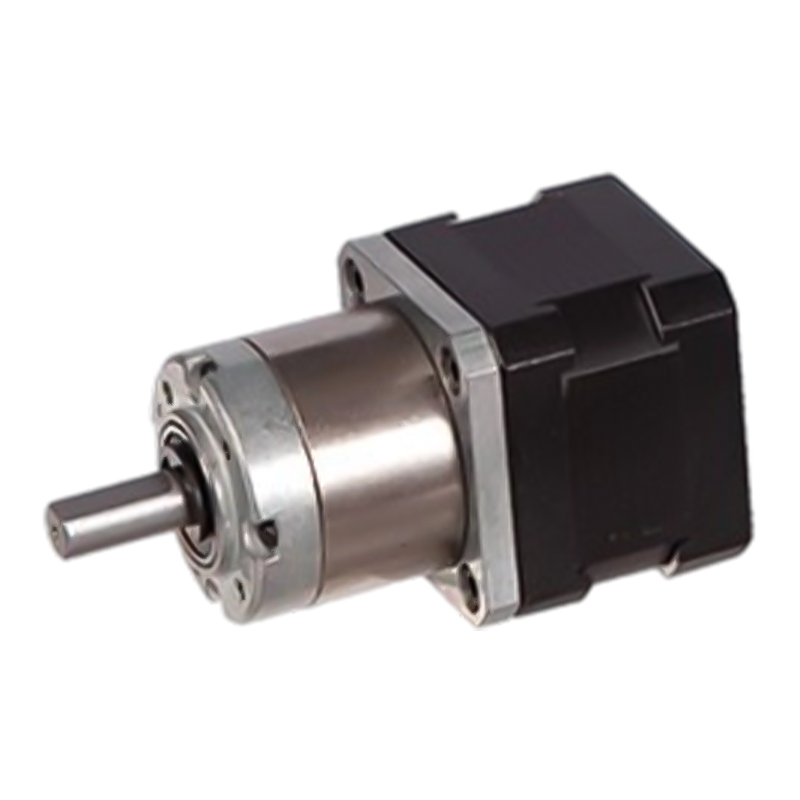

Moteur pas à pas à engrenage planétaire 36JXES60K/42STH 12v/24v

Moteur pas à pas à engrenage planétaire 36JXES60K/42STH 12v/24v

Le 36JXES60K/42STH peut être sélectionné dans l'anneau intérieur de deux matériaux : métal en poudre (modèle 36JXF60K), métal (modèle 36JXE60K), prenant en charge un environnement double tension 12 V/24 V, charge radiale maximale autorisée ≤ 50 N.
La structure du train planétaire répartit uniformément la charge sur chaque roue planétaire, réduisant ainsi la force exercée sur un seul engrenage, réduisant ainsi les vibrations et le bruit. Dans le même temps, les caractéristiques de fonctionnement du moteur pas à pas sont également relativement stables et les performances de sortie peuvent être maintenues relativement stables sous différentes charges et vitesses. Par conséquent, le moteur pas à pas à décélération planétaire a une bonne stabilité pendant le fonctionnement et peut fournir une puissance de sortie régulière.

  • Moteur pas à pas à engrenage planétaire 36JXES60K/42STH 12v/24v

+86 0579-86817938-836

[email protected]

36JXES60K/42STH

Boîte de vitesses standard de 36 mm,

Plage de charge admissible : 1,8 N.m~6,0N.m

Moteur pas à pas à engrenage planétaire (matériau de la couronne dentée : métal et métal en poudre)

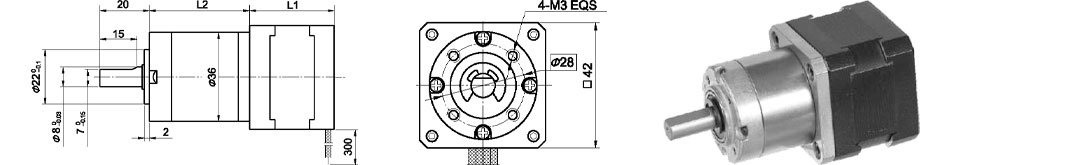

Dimensions

La couronne dentée peut être sélectionnée parmi les deux matériaux : métal en poudre (Type : 36JXF60K), métal (Type : 36JXE60K)

Réducteur planétaire

Matériau de l'anneau

Type E:Métal Type F:Métal en poudre

Roulement en sortie

Roulements à billes

Max. Charge radiale (10 mm de la bride)

≤50N

Max. charge axiale de l'arbre

≤30N

Jeu radial de l'arbre (près de la bride)

≤0,07 mm

Jeu axial de l'arbre

≤0,3 mm

Jeu à vide

≤1,5°

Données techniques

Spécifications du moteur pas à pas hybride 42STH

Numéro de modèle.

Tension nominale

Courant/Phase

Résistance/Phase

Inductance/Phase

Tenir Torgue

# de prospects

Inertie du rotor

Poids

Longueur L1

Max. Rapport de démultiplication

Unrbre unique

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1:100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1:71

Spécifications du réducteur planétaire 36JXES60K

Rapport de réduction

3.71

5.18

14

19

27

51

71

100

139

Nombre de trains d'engrenages

1

2

3

Longueur (L2) mm

27

34.1

41

Max. couple nominal kg. cm

6

24

50

Couple admissible à court terme kg.cm

20

70

150

% d'efficacité

0.9

0.81

0.73

Poids g

195

210

290

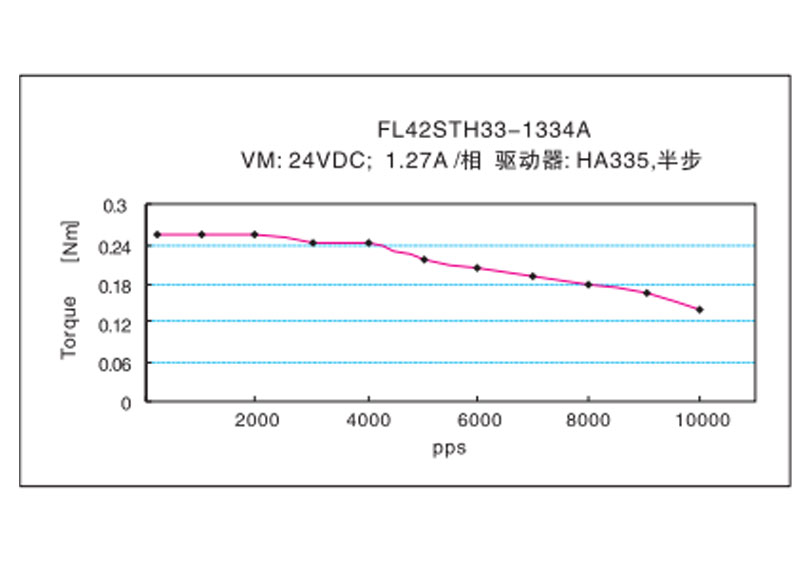

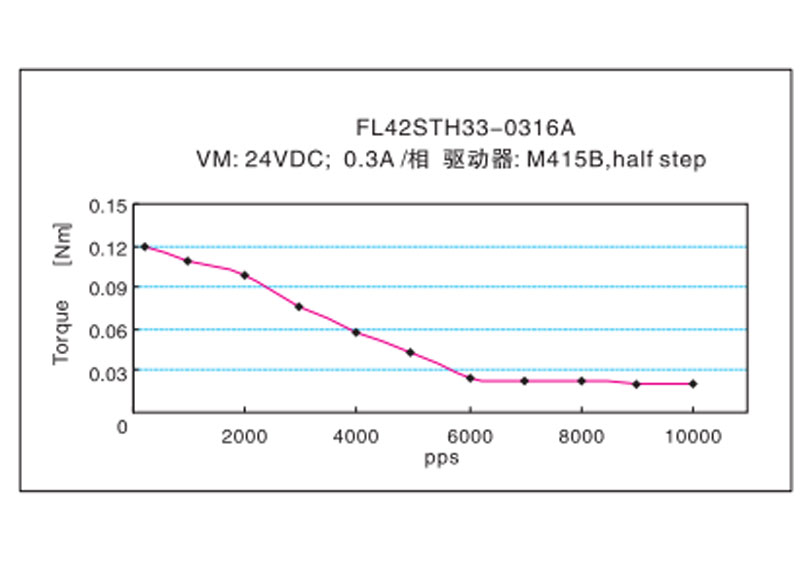

Caractéristiques fréquence-couple
