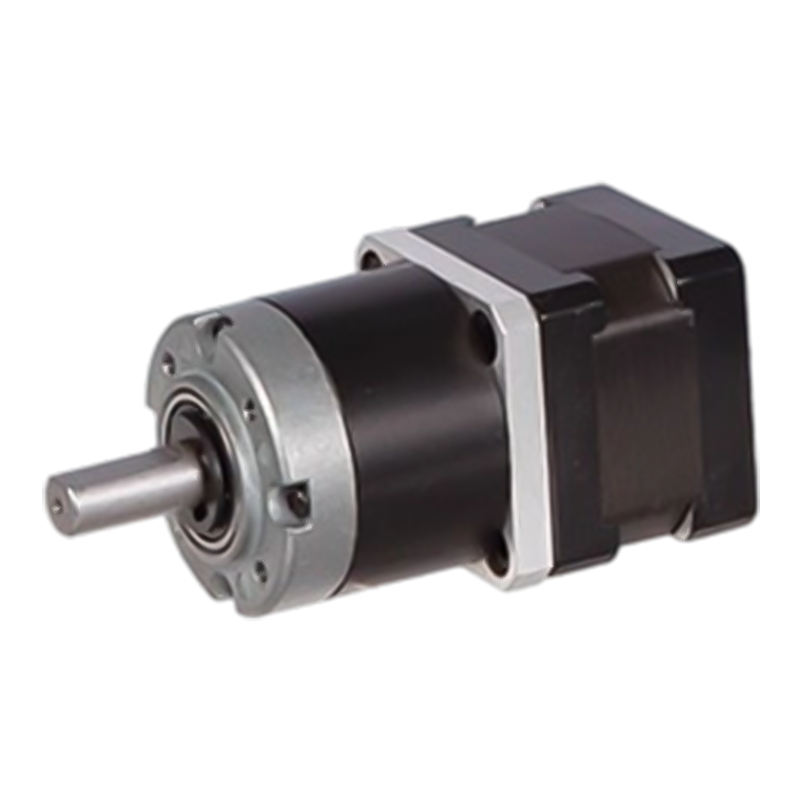

Moteur pas à pas à engrenage planétaire 36JXES60K/35STH 36 mm

Moteur pas à pas à engrenage planétaire 36JXES60K/35STH 36 mm

Le 36JXES60K/35STH est un motoréducteur hybride à étoile mobile avec une bague intérieure en métal et en poudre de métal, avec un diamètre extérieur de 36 mm, qui peut être sélectionnée entre les bagues intérieures de deux matériaux : en poudre de métal (modèle 36JXF60K) et en métal (modèle 36JXE60K).
La transmission à engrenages adopte le mode de maillage interne et la perte de friction entre la roue planétaire, la roue solaire et la couronne dentée est faible. Son efficacité de transmission se situe généralement entre 90 % et 95 %, ce qui peut transférer plus efficacement l'énergie mécanique du moteur pas à pas vers l'extrémité charge et réduire la perte d'énergie que certaines autres méthodes de transmission par décélération, telles que l'engrenage à vis sans fin et l'entraînement à vis sans fin.

  • Moteur pas à pas à engrenage planétaire 36JXES60K/35STH 36 mm

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

Boîte de vitesses standard de 36 mm,

Plage de charge admissible : 1,8 N.m~6,0N.m

Moteur pas à pas à engrenage planétaire (matériau de la couronne dentée : métal et métal en poudre)

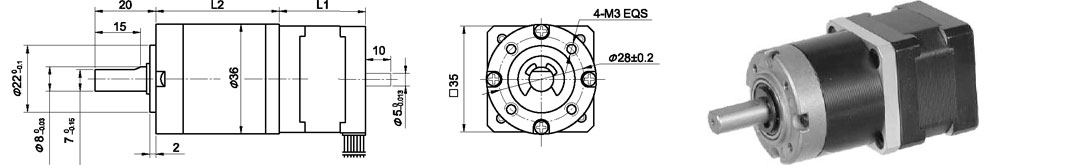

Dimensions

La couronne dentée peut être sélectionnée parmi les deux matériaux : Métal en poudre ( Type : 36JXF60K ) , Métal (Type : 36JXE60 K)

Planétaire

Matériau de l'anneau

Type E : Métal Type F : Métal en poudre

Roulement en sortie

Roulements à billes

Max. Charge radiale (10 mm de la bride)

≤50N

Max. charge axiale de l'arbre

≤30N

Jeu radial de l'arbre (près de la bride)

≤0,07 mm

Jeu axial de l'arbre

≤0,3 mm

Jeu à vide

≤1,5°

Données techniques

Spécifications du moteur pas à pas hybride 35STH

Numéro de modèle.

Tension nominale

Courant/Phase

Résistance/Phase

Inductance/Phase

Tenir Torgue

# de prospects

Inertie du rotor

Poids

Longueur L1

Max. Rapport de démultiplication

Unrbre unique

V

A

Ω

mH

g.cm

g-m²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

A Arbre simple, B Arbre double

Spécifications du réducteur planétaire 36JXES60K

Rapport de réduction

3.71

5.18

14

19

27

51

71

100

139

Nombre de trains d'engrenages

1

2

3

Longueur (L2) mm

27

34.1

41

Max. couple nominal kg. cm

18

30

48

Couple admissible à court terme kg.cm

54

90

144

% d'efficacité

0.9

0.81

0.73

Poids g

195

210

290

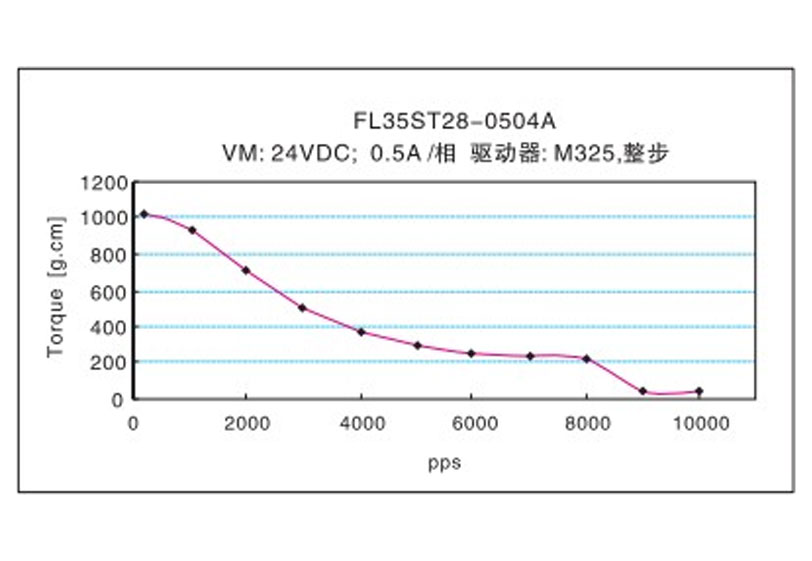

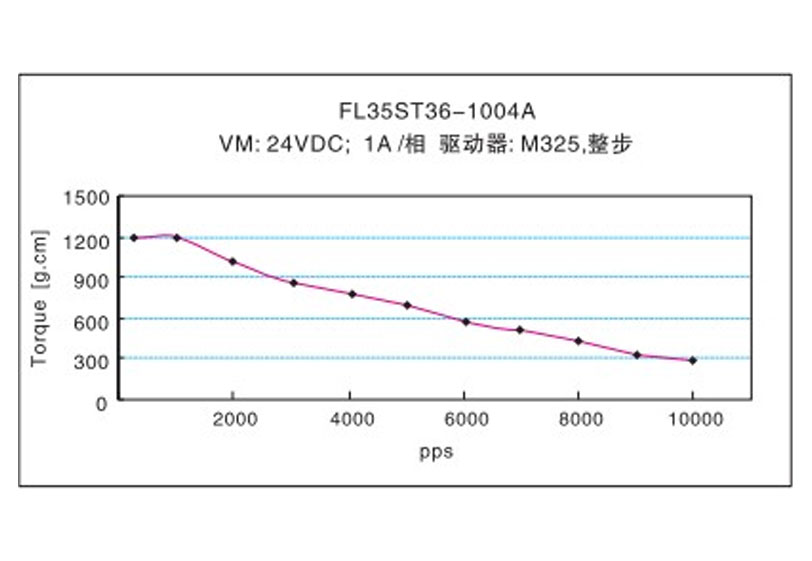

Caractéristiques fréquence-couple
