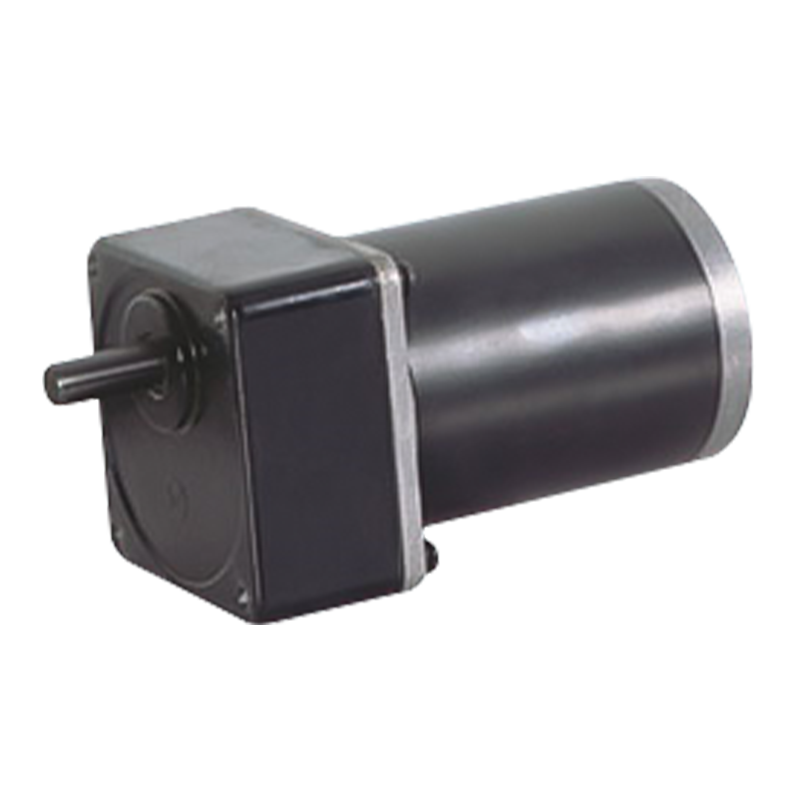

90JB200K/80ZY115 2000-3000rpm 20N.m Moteur à engrenage droit brossé DC à aimant permanent

90JB200K/80ZY115 2000-3000rpm 20N.m Moteur à engrenage droit brossé DC à aimant permanent

Le moteur à engrenages CC à aimant permanent 90JB200K/80ZY115 est un groupe d'unités de puissance avec un diamètre extérieur de 90 mm, permettant une charge de couple de 20 N.m et une vitesse à vide de 2 000 à 3 000 tr/min.
Le mécanisme d'engrenage parallèle peut augmenter le couple de sortie, grâce à une conception raisonnable du rapport d'engrenage, peut répondre aux besoins de différentes charges, adapté aux équipements nécessitant un couple élevé, tels que les robots, les véhicules électriques, etc. L'efficacité de la transmission à engrenages parallèles est plus élevée, ce qui peut transférer efficacement la puissance du moteur et réduire la perte d'énergie, et est plus adaptée à certaines occasions qui nécessitent une efficacité énergétique élevée.

  • 90JB200K/80ZY115 2000-3000rpm 20N.m Moteur à engrenage droit brossé DC à aimant permanent

+86 0579-86817938-836

[email protected]

90JB200K/80ZY115

Plage de charge admissible : 20 N.m

Moteur à engrenages droits PM DC

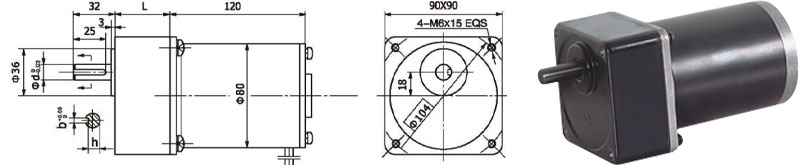

Dimensions

(1)Configuration standard : diamètre d=15, rainure de clavette b=5、 h=12
(2) Facultatif : Diamètred=12, Rainure b=4、h=9,5

Données techniques du moteur

TYPE

Tension nominale VCC

Vitesse à vide tr/min

Courant à vide A

Vitesse nominale tr/min

Couple nominal N.m

Puissance de sortie W

Courant nominal A

Couple de décrochage N.m

Courant de décrochage A

80ZY115-2420

24

2000

0.3

1700

0.32

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Données techniques du moteur à engrenages

Configuration Moteur à courant continu 80ZY115-2420 (Moteur à courant continu 80ZY115-2420)

Rapport de réduction

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Nombre de trains d'engrenages

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Longueur (L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Vitesse à vide ttttr/min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Vitesse nominale ttttr/min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Couple nominal N.m

0.86

1.3

1.6

1.9

2.3

2.6

3.2

3.9

4.2

4.7

5.8

7

8.4

8.4

11

13

16

Max. charge admissible en peu de temps N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Sens de rotation

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

Configuration Moteur à courant continu 80ZY115-2430 (Moteur à courant continu 80ZY115-2430)

Rapport de réduction

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Nombre de trains d'engrenages

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Longueur (L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Vitesse à vide ttttr/min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Vitesse nominale ttttr/min

867

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Couple nominal N.m

1.2

1.8

2.1

2.7

3

3.6

4.5

5.3

5.8

6.4

8

9.6

12

12

15

16

17

Max. charge admissible en peu de temps N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Sens de rotation

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

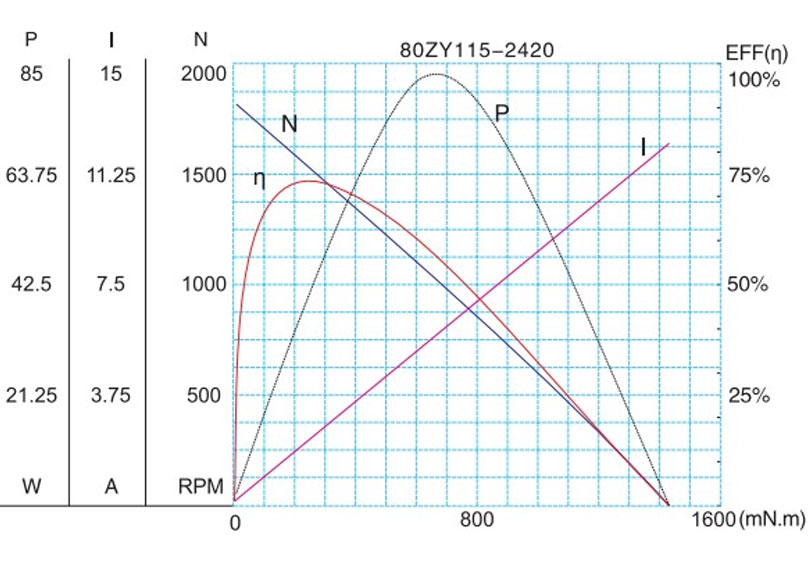

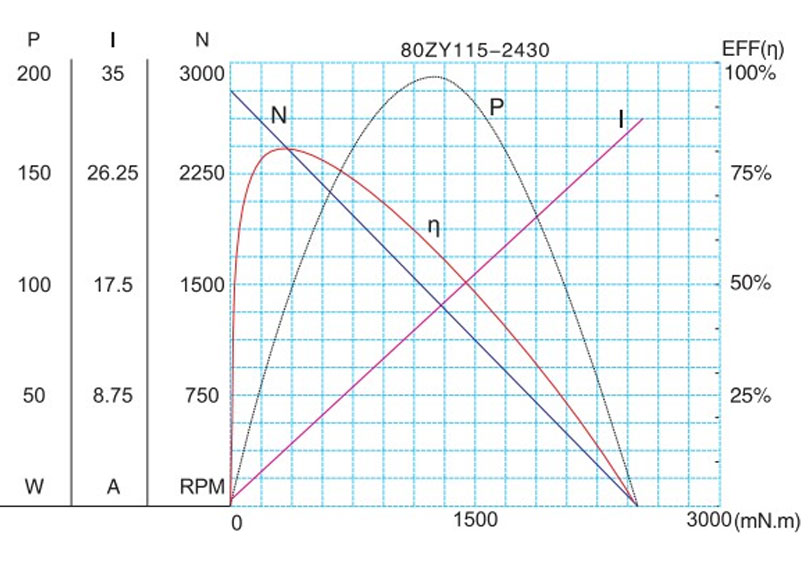

Chiffre caractéristique du moteur

F-14

Les paramètres techniques sont sujets à changement sans préavis.*
