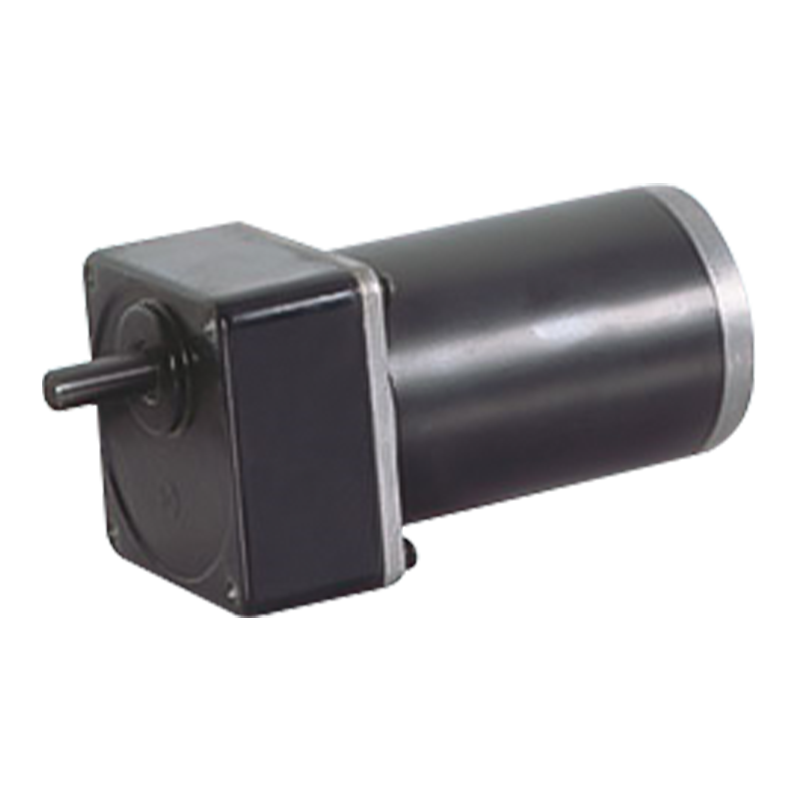

Moteur à engrenage droit brossé à aimant Permanent 80JB100K/80ZY115 PWM 10N.m

Moteur à engrenage droit brossé à aimant Permanent 80JB100K/80ZY115 PWM 10N.m

Le 80JB100K/80ZY115 est un réducteur planétaire hautes performances de 80 mm conçu pour une large gamme d'applications nécessitant un contrôle précis du couple. Avec une charge admissible de 10 N.m, la boîte de vitesses offre efficacité et durabilité de la transmission.
La vitesse peut être directement contrôlée en ajustant la tension d'entrée, et la régulation de vitesse est simple (comme la régulation de tension PWM), sans algorithmes de contrôle complexes, et convient aux exigences de régulation de vitesse à faible coût. Combiné avec un capteur de position et un système de contrôle appropriés, le moteur à engrenages parallèles à balais peut obtenir un contrôle de position plus précis. Dans le lien de positionnement de la ligne de production automatisée, les pièces mécaniques peuvent être positionnées avec précision à la position spécifiée, améliorant ainsi le degré d'automatisation et la précision de la production.

  • Moteur à engrenage droit brossé à aimant Permanent 80JB100K/80ZY115 PWM 10N.m

+86 0579-86817938-836

[email protected]

80JB100K/80ZY115

Bride de charge admissible : 10 N.m

Moteur à engrenages droits PM DC

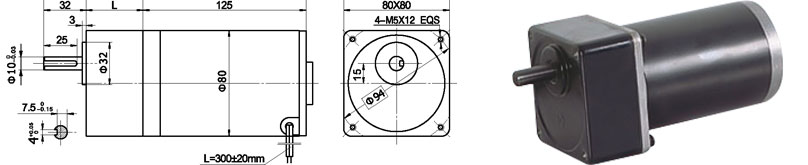

Dimensions

Boîte de vitesses intégrée de 80 mm, avec couple nominal jusqu'à 10,0 N.m, engrenages en acier de construction en alliage, tous équipés de roulements à billes.

Données techniques du moteur

TYPE

Tension nominale VCC

Vitesse à vide tr/min

Courant à vide A

Vitesse nominale tr/min

Couple nominal N.m

Puissance de sortie W

Courant nominal A

Couple de décrochage N.m

Courant de décrochage A

80ZY115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Données techniques du moteur à engrenages

Configuration Moteur à courant continu 80ZY115-2420 (Moteur à courant continu 80ZY115-2420)

Rapport de réduction

3

5

7.5

10

12.5

15

25

30

50

Nombre de trains d'engrenages

2

2

2

2

2

2

3

3

3

Longueur (L) mm

32

32

32

32

32

32

43

43

43

Vitesse à vide ttttr/min

667

400

267

200

160

133

80

67

40

Vitesse nominale ttttr/min

567

340

227

170

136

113

68

57

34

Couple nominal N.m

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

Max. charge admissible en peu de temps N.m

15

15

15

15

15

15

30

30

30

Sens de rotation

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

Configuration Moteur à courant continu 80ZY115-2430 (Moteur à courant continu 80ZY115-2430)

Rapport de réduction

3

5

7.5

10

12.5

15

25

30

50

Nombre de trains d'engrenages

2

2

2

2

2

2

3

3

3

Longueur (L) mm

32

32

32

32

32

32

43

43

43

Vitesse à vide ttttr/min

1000

600

400

300

240

200

120

100

60

Vitesse nominale ttttr/min

800

520

347

260

208

173

104

87

52

Couple nominal N.m

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

Max. charge admissible en peu de temps N.m

15

15

15

15

15

15

30

30

30

Sens de rotation

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

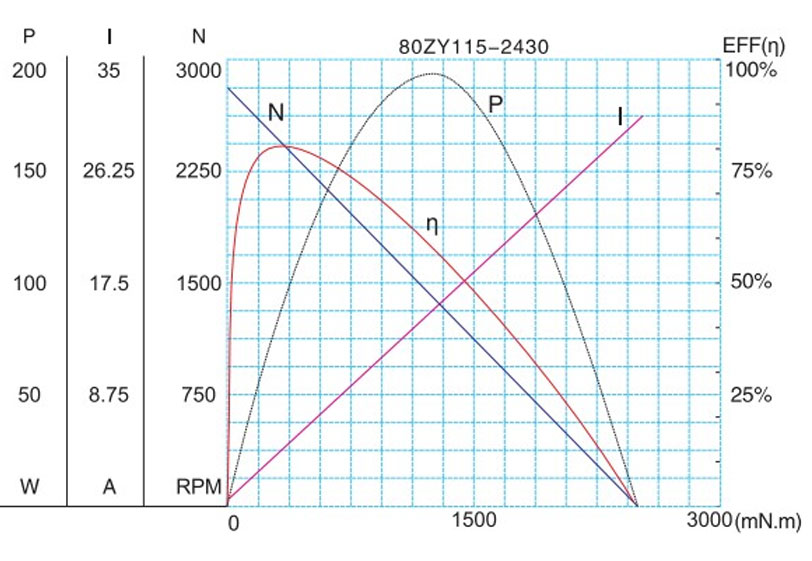

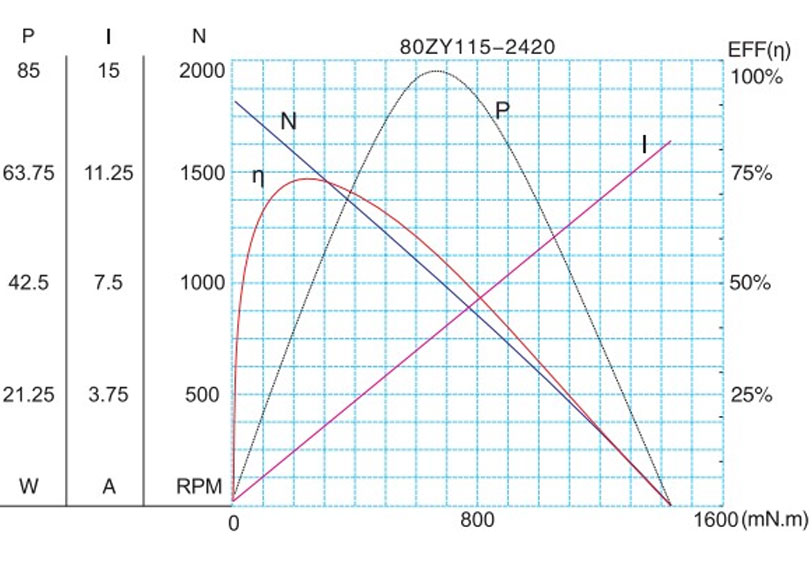

Chiffre caractéristique du moteur

F-13

Les paramètres techniques sont sujets à changement sans préavis.*
