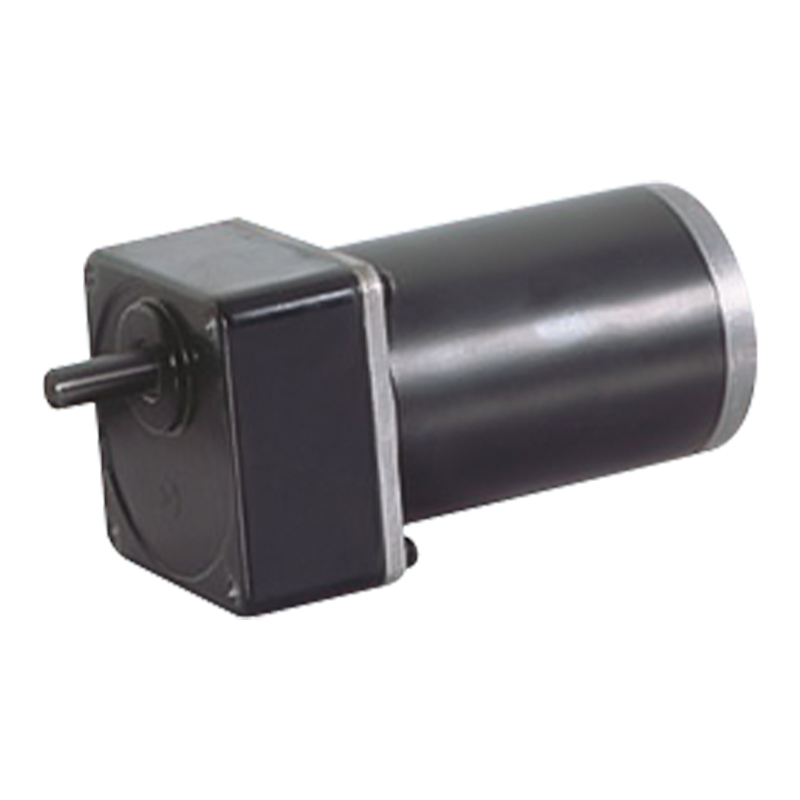

80JB100K/80ZY100 2000-3000rpm 10N.m Moteur à engrenage droit brossé DC à aimant permanent

80JB100K/80ZY100 2000-3000rpm 10N.m Moteur à engrenage droit brossé DC à aimant permanent

Le motoréducteur CC à aimant permanent 80JB100K/80ZY100 permet une charge de 10 N.m, une vitesse à vide de 2 000 à 3 000 tr/min et un diamètre extérieur de 80 mm.
Selon les exigences réelles de l'application, le moteur à engrenages parallèles à balais peut être facilement étendu et mis à niveau. Par exemple, en augmentant le nombre d'étages de la boîte de vitesses ou en modifiant le rapport de transmission, le couple de sortie peut être encore augmenté ou la plage de vitesse peut être ajustée pour s'adapter aux différentes exigences de travail. Dans le même temps, le fonctionnement du moteur peut également être amélioré en ajoutant des dispositifs auxiliaires tels que des encodeurs et des freins.

  • 80JB100K/80ZY100 2000-3000rpm 10N.m Moteur à engrenage droit brossé DC à aimant permanent

+86 0579-86817938-836

[email protected]

80JB100K/80ZY100

Plage de charge admissible : 10 N.m

Moteur à engrenages droits PM DC

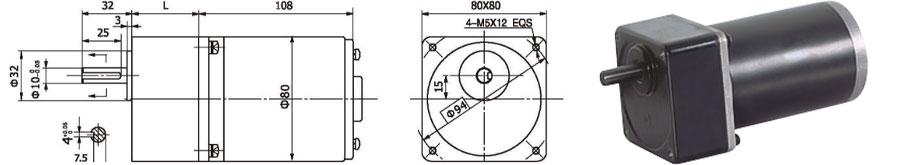

Dimensions

Boîte de vitesses intégrée de 80 mm, avec couple nominal jusqu'à 10,0 N.m, engrenages en acier de construction en alliage, tous équipés de roulements à billes.

Données techniques du moteur

TYPE

Tension nominale VCC

Vitesse à vide tr/min

Courant à vide A

Vitesse nominale tr/min

Couple nominal N.m

Puissance de sortie W

Courant nominal A

Couple de décrochage N.m

Courant de décrochage A

80ZY100-2420

24

2000

0.4

1700

0.25

45

3

1.5

16

80ZY100-2430

24

3000

0.5

2600

0.3

80

5

1.8

22

Données techniques du moteur à engrenages

Configuration Moteur à courant continu 80ZY100-2420

Rapport de réduction

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Nombre de trains d'engrenages

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

Longueur (L) mm

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

Vitesse à vide ttttr/min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Vitesse nominale ttttr/min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Couple nominal N.m

0.68

1.1

1.2

1.5

1.8

2

2.5

3

3.6

3.7

4.6

5.5

6.6

7.3

9.1

9.9

10

Max. charge admissible en peu de temps N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

Sens de rotation

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

Configuration Moteur à courant continu 80ZY100-2430

Rapport de réduction

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Nombre de trains d'engrenages

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

Longueur (L) mm

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

Vitesse à vide ttttr/min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Vitesse nominale ttttr/min

800

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Couple nominal N.m

0.81

1.2

1.5

1.8

2.2

2.4

3

3.6

4.4

4.4

5.5

6.6

7.9

8.8

9.9

10

10

Max. charge admissible en peu de temps N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

Sens de rotation

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

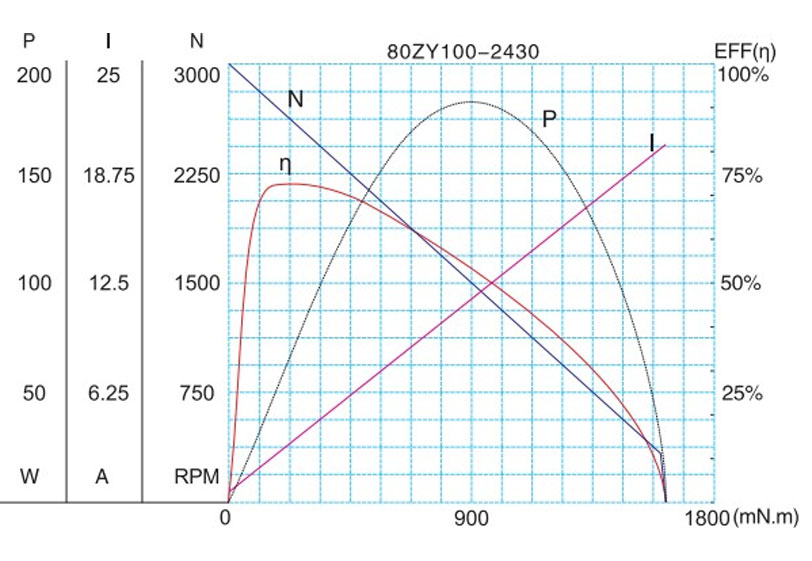

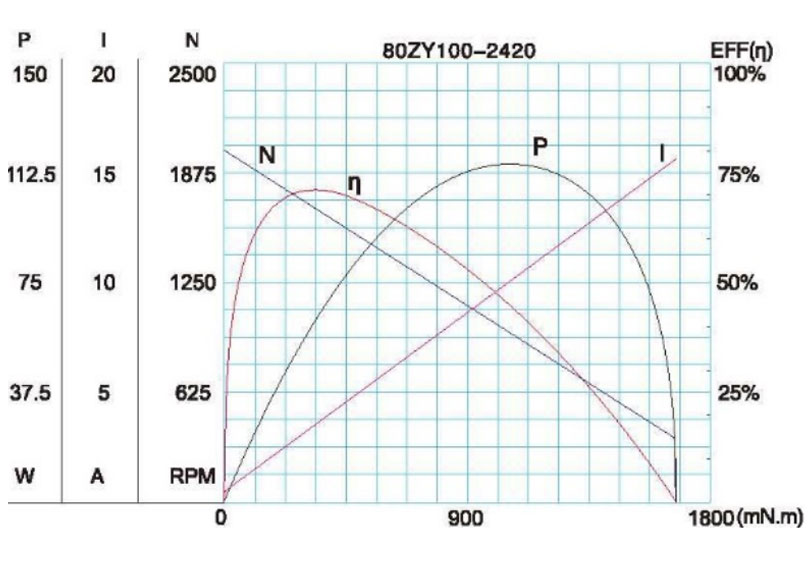

Chiffre caractéristique du moteur

F-12

Les paramètres techniques sont sujets à changement sans préavis.*
