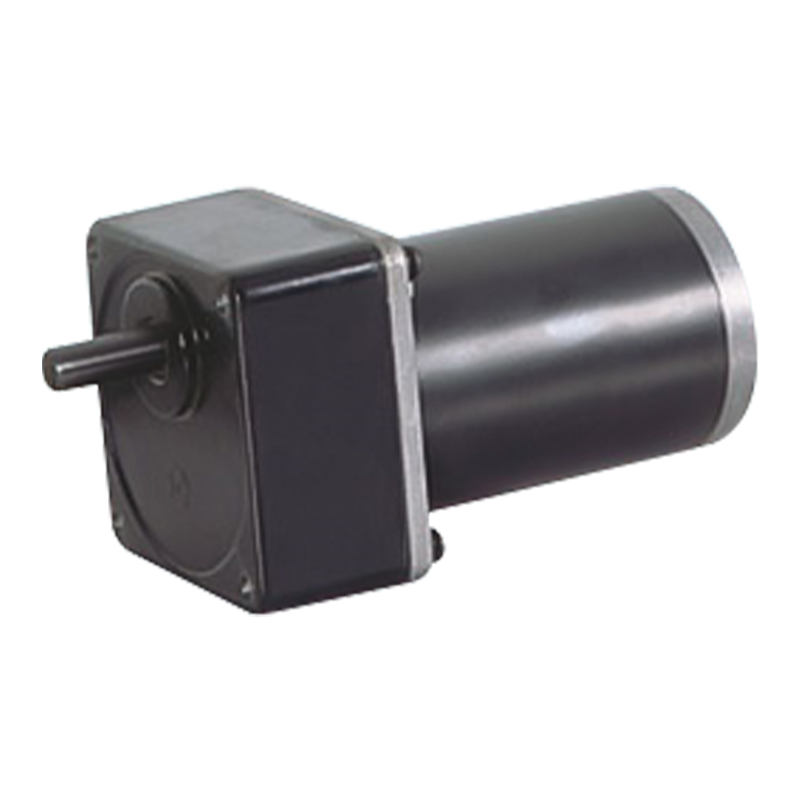

104JB300K/80ZY125 12v/24v 104mm 30N.m moteur à engrenage droit brossé à aimant Permanent DC

104JB300K/80ZY125 12v/24v 104mm 30N.m moteur à engrenage droit brossé à aimant Permanent DC

Le 104JB300K/80ZY125 est un réducteur à engrenages intégré avec un diamètre extérieur de 104 mm, qui permet une charge de 30 N.m et convient aux environnements à double tension de 12 V/24 V.
Combiné avec un capteur de position et un système de contrôle appropriés, le moteur à engrenages parallèles à balais peut obtenir un contrôle de position plus précis. Dans le lien de positionnement de la ligne de production automatisée, les pièces mécaniques peuvent être positionnées avec précision à la position spécifiée, améliorant ainsi le degré d'automatisation et la précision de la production. La structure compacte et la petite taille axiale de la boîte de vitesses à arbres parallèles conviennent aux scénarios à espace limité (tels que les petits robots, les appareils électroménagers, etc.). La transmission à engrenages parallèles est douce, à faible bruit, peut fournir une puissance de sortie plus stable, de sorte que l'équipement fonctionne plus stable et fiable, adapté aux équipements ayant des exigences élevées de stabilité de fonctionnement.

  • 104JB300K/80ZY125 12v/24v 104mm 30N.m moteur à engrenage droit brossé à aimant Permanent DC

+86 0579-86817938-836

[email protected]

104JB300K/80ZY125

Plage de charge admissible : 30 N.m

Moteur à engrenages droits PM DC

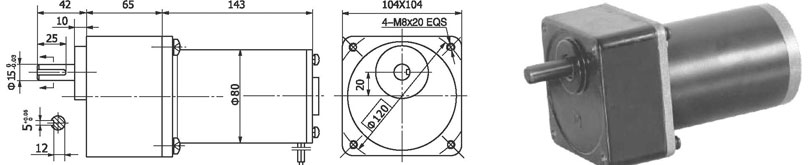

Dimensions

Boîte de vitesses intégrée de 104 mm, avec couple nominal jusqu'à 30,0 N.m, engrenages en acier de construction en alliage, tous équipés de roulements à billes.

Données techniques du moteur

TYPE

Tension nominale VCC

Vitesse à vide tr/min

Courant à vide A

Vitesse nominale tr/min

Couple nominal N.m

Puissance de sortie W

Courant nominal A

Couple de décrochage N.m

Courant de décrochage A

80ZY125-2420

24

2000

0.5

1700

0.64

110

6

2.9

27

80ZY125-2435

24

3500

1.2

3000

0.7

200

10

3.2

45

Données techniques du moteur à engrenages

Configuration Moteur à courant continu 80ZY125-2420

Rapport de réduction

3

5

7.5

10

12.5

20

25

30

50

75

Nombre de trains d'engrenages

2

2

2

3

3

3

3

3

4

4

Longueur (L) mm

65

65

65

65

65

65

65

65

65

65

Vitesse à vide ttttr/min

667

400

267

160

160

100

80

67

40

27

Vitesse nominale ttttr/min

567

340

227

136

136

85

68

57

34

23

Couple nominal N.m

1.6

2.6

3.9

4.8

5.8

9.3

12

14

23

25

Max. charge admissible en peu de temps N.m

10

10

10

30

30

30

30

30

60

60

Sens de rotation

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

Configuration Moteur à courant continu 80ZY125-2435

Rapport de réduction

3

5

7.5

10

12.5

20

25

30

50

75

Nombre de trains d'engrenages

2

2

2

3

3

3

3

3

4

4

Longueur (L) mm

65

65

65

65

65

65

65

65

65

65

Vitesse à vide ttttr/min

1167

700

467

350

280

175

140

117

70

47

Vitesse nominale ttttr/min

1000

600

400

300

240

150

120

100

60

40

Couple nominal N.m

1.9

3.2

4.3

5.1

6.4

10

13

15

26

30

Max. charge admissible en peu de temps N.m

10

10

10

30

30

30

30

30

60

60

Sens de rotation

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

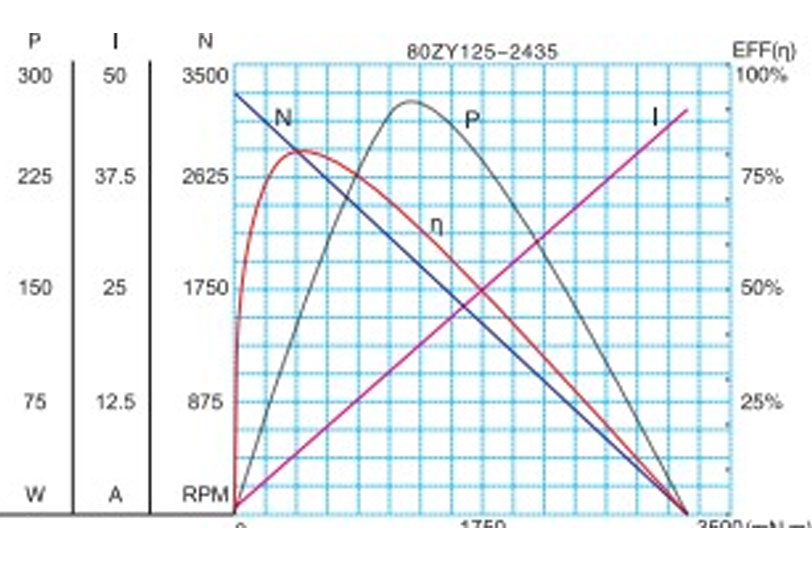

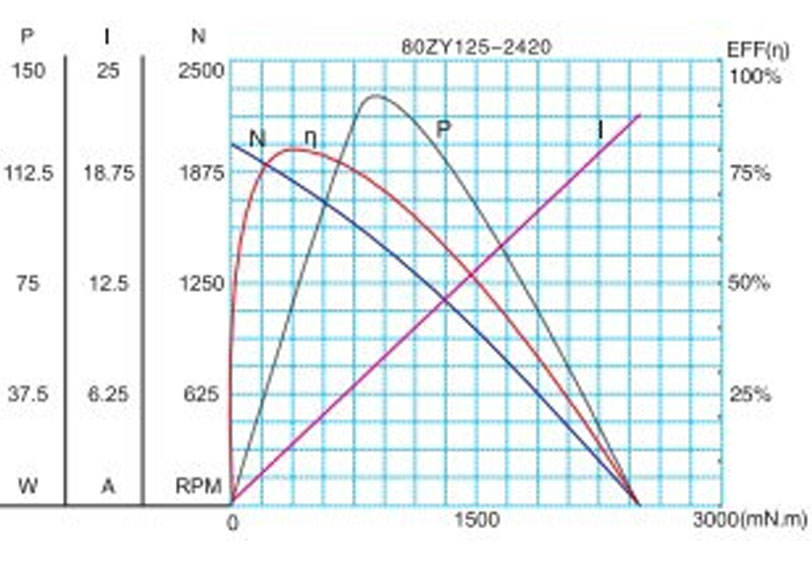

Chiffre caractéristique du moteur

F-15

Les paramètres techniques sont sujets à changement sans préavis.*
