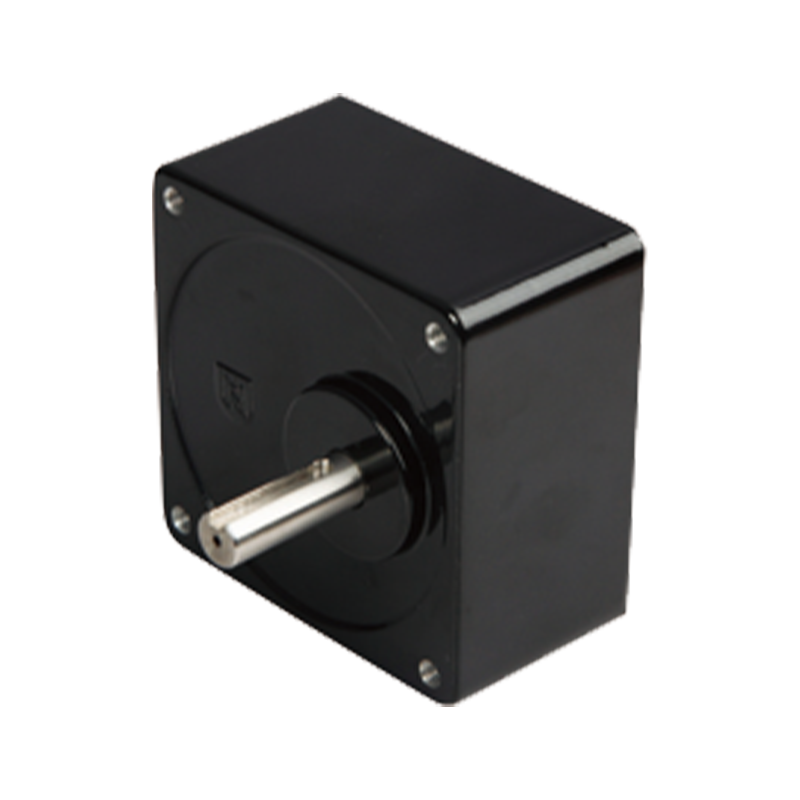

Boîte de vitesses à engrenage droit 90JB200K 90 mm 20 N.m

Boîte de vitesses à engrenage droit 90JB200K 90 mm 20 N.m

Le 90JB200K est un réducteur à engrenages carrés hautes performances destiné à une variété d'applications nécessitant un contrôle précis du couple. Avec une plage de couple maximale autorisée de 20 N.m, le produit offre efficacité et durabilité de la transmission.
L'entraînement par engrenages dans la boîte de vitesses parallèle est un processus d'engrènement continu et le transfert de charge entre les dents adjacentes est fluide. En particulier, la boîte de vitesses parallèle à engrenages cylindriques hélicoïdaux, en raison des caractéristiques d'engrènement des dents hélicoïdales, fait augmenter le nombre de dents engagées en même temps et la répartition de la charge est plus uniforme, ce qui améliore encore la douceur de fonctionnement. Une bonne précision de fabrication et une bonne qualité d'assemblage peuvent garantir la précision d'engrènement de l'engrenage et réduire la génération de vibrations et de bruit. Dans des conditions normales de fonctionnement, la boîte de vitesses parallèle présente des niveaux de vibration et de bruit relativement faibles, assurant une transmission de puissance stable à l'équipement.

  • Boîte de vitesses à engrenage droit 90JB200K 90 mm 20 N.m

+86 0579-86817938-836

[email protected]

Boîte de vitesses à engrenage droit de 90 mm 90JB200K

boîte de vitesses droite de 90 mm,

Plage de charge admissible : 20 N.m

Boîte de vitesses droite

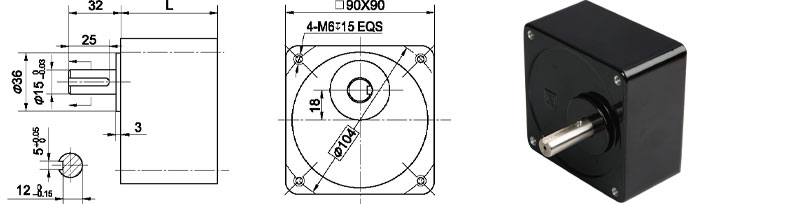

Dimensions

Paramètre

Paramètre de rapport de vitesse

Rapport de démultiplication

Cote L

Étape 2

3,6 ~18

42

Étape3

20 ~ 50

60

Étape4

60 ~ 200

Paramètre

Paramètre

Étape 2

Étape3

Étape4

Efficacité de la transmission

81%

73%

66%

Couple de tolérance nominal

5N.m

10N.m

20N.m

Sens d'entrée et de sortie

Même direction

Sens inverse

Même direction

Couple de tolérance momentané maximum

Deux fois le couple nominal

Température de fonctionnement

-10 ℃ ~ 80 ℃

Humidité ambiante de fonctionnement

20 % ~ 85 % d'humidité relative

Vitesse de saisie recommandée

≤3000 tr/min

Données techniques

Roulement en sortie

Roulements à billes

Max. Charge radiale (à 10 mm de l'extrémité de l'arbre)

≤300N

Max. charge axiale de l'arbre

≤100N

Jeu radial de l'arbre (près de la bride)

≤0,08 mm

Jeu axial de l'arbre

≤ 0,4 mm

Jeu à vide

≤ 3°

Force d'ajustement par pression Sha代, max

≤300N
