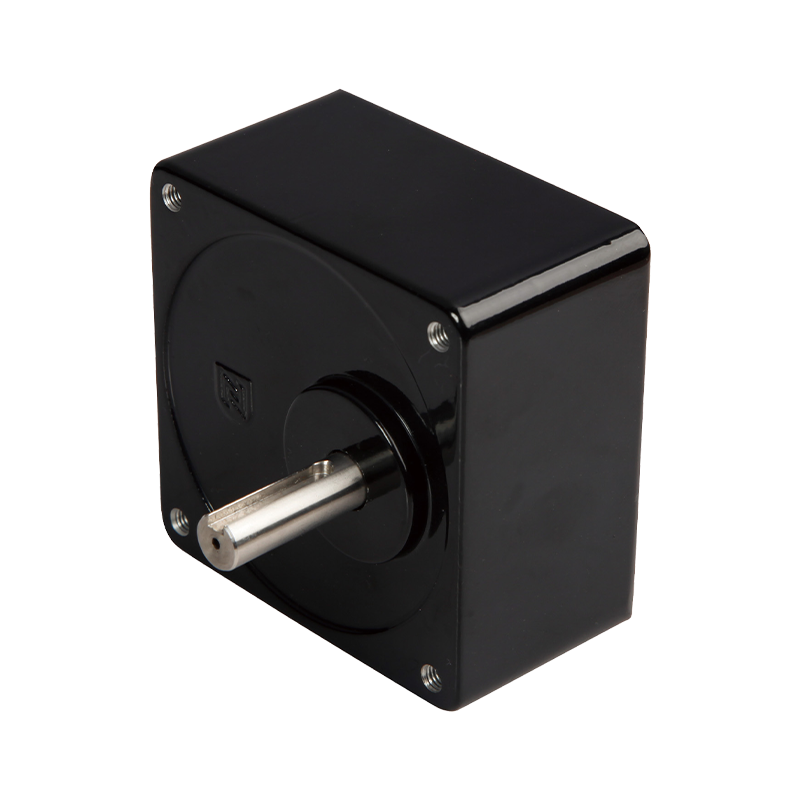

80JB100K Boîte de vitesses renforcée à engrenage droit de 80 mm

80JB100K Boîte de vitesses renforcée à engrenage droit de 80 mm

Le 80JB100K est un réducteur à engrenages carrés hautes performances destiné à une variété d'applications nécessitant un contrôle précis du couple.
La boîte de vitesses parallèle peut être sélectionnée en fonction de différentes exigences de charge, du module d'engrenage approprié, de la largeur des dents et du matériau. En augmentant le module et la largeur des dents de l'engrenage, la capacité de charge de l'engrenage peut être améliorée, de sorte qu'il puisse supporter un couple et une charge importants. Pour les applications lourdes, un acier allié à haute résistance peut être utilisé pour fabriquer des engrenages et un traitement thermique approprié, tel que la trempe, la cémentation, etc., pour améliorer la dureté de la surface des dents et la résistance du noyau de l'engrenage, afin de répondre aux exigences des grandes machines, des machines minières, etc., pour une capacité de charge élevée.

  • 80JB100K Boîte de vitesses renforcée à engrenage droit de 80 mm

+86 0579-86817938-836

[email protected]

Boîte de vitesses à engrenage droit de 80 mm 80JB100K

boîte de vitesses droite de 80 mm,

Plage de charge admissible : 10 N.m

Boîte de vitesses droite

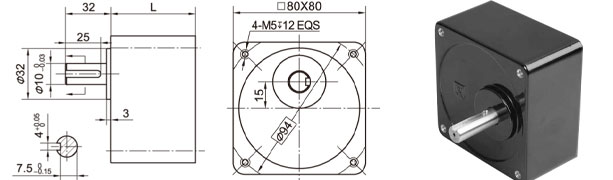

Dimensions

Paramètre

Paramètre de rapport de vitesse

Rapport de démultiplication

Cote L

Étape 1

5 ~ 18

32

Étape 2

20 ~ 50

43

Étape3

60 ~ 200

Paramètre

Paramètre

Étape 2

Étape3

Étape4

Efficacité de la transmission

81%

73%

66%

Couple de tolérance nominal

3N.m

5N.m

10N.m

Sens d'entrée et de sortie

Même direction

Sens inverse

Même direction

Couple de tolérance momentané maximum

Deux fois le couple nominal

Température de fonctionnement

-10 ℃ ~ 80 ℃

Humidité ambiante de fonctionnement

20% ~ 85% HR

Vitesse de saisie recommandée

≤3000 tr/min

Données techniques

Roulement en sortie

Roulements à billes

Max. Charge radiale (à 10 mm de l'extrémité de l'arbre)

≤150N

Max. charge axiale de l'arbre

≤50N

Jeu radial de l'arbre (près de la bride)

≤0,08 mm

Jeu axial de l'arbre

≤ 0,4 mm

Jeu à vide

≤ 3°

Force d'ajustement par pression de l'arbre, max.

≤200N
