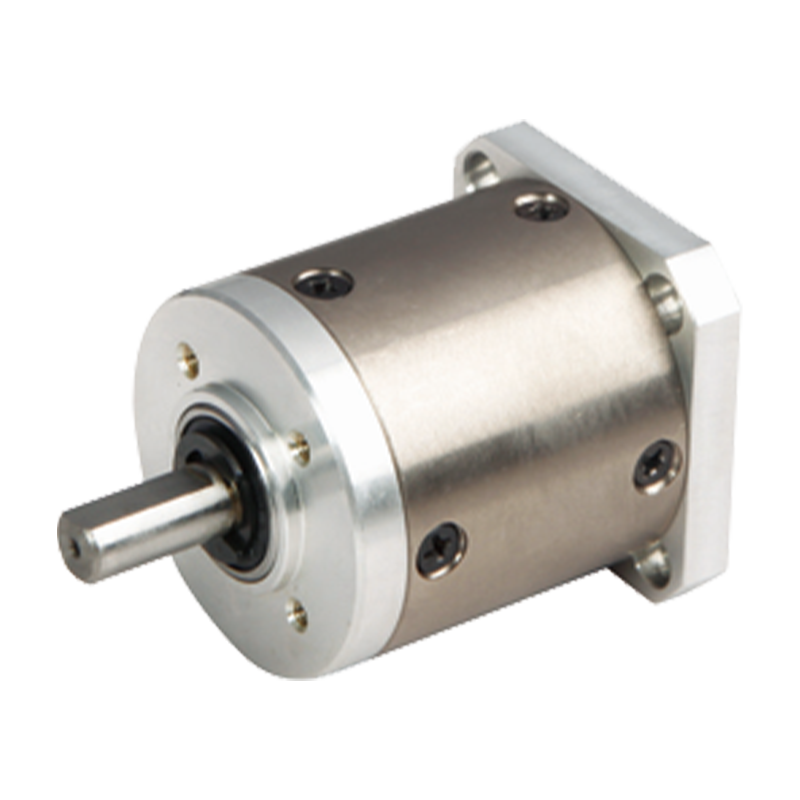

42JXK150K Boîte de vitesses planétaire miniature à haute stabilité de 42 mm, petite boîte de vitesses à jeu

42JXK150K Boîte de vitesses planétaire miniature à haute stabilité de 42 mm, petite boîte de vitesses à jeu

La 42JXK150K est une transmission mécanique haute performance et haute précision. Ce produit utilise une coque métallique, durable et longue durée de vie. L'arbre de sortie adopte une conception de roulement, la charge radiale maximale est de 80 N, la charge axiale maximale est de 30 N.
La conception à faible jeu permet une répartition plus uniforme des charges entre les engrenages, réduit l'usure locale et l'usure par fatigue due au jeu et prolonge la durée de vie des engrenages et autres composants de transmission. Dans les équipements de production d'énergie éolienne, le coût de maintenance et la fréquence de remplacement de la boîte de vitesses peuvent être réduits. Le faible jeu arrière signifie que le système d'engrenages est plus stable, réduisant ainsi le risque de desserrage et de chute de pièces dues à un jeu arrière excessif, améliorant la fiabilité de l'ensemble de l'équipement, réduisant les temps d'arrêt et les coûts de maintenance.

  • 42JXK150K Boîte de vitesses planétaire miniature à haute stabilité de 42 mm, petite boîte de vitesses à jeu

+86 0579-86817938-836

[email protected]

Réducteur planétaire miniature de 42 mm 42JXK150K

Réducteur planétaire à petit jeu de 42 mm,

Plage de charge admissible : 2N.m- 15N.m

Réducteur planétaire à petit jeu arrière

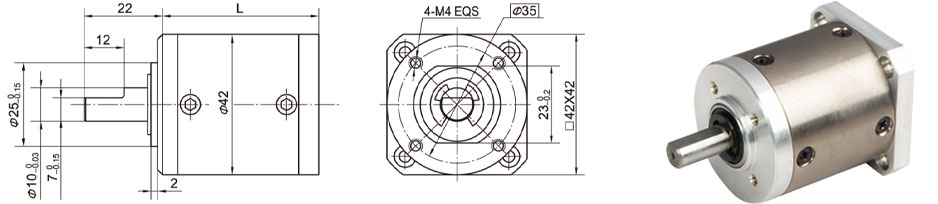

Dimensions

Paramètre

Paramètre de rapport de vitesse

Rapport de démultiplication

Cote L

Étape 1

3,5 ~ 6

37

Étape 2

14 ~ 30

43.7

Étape3

49 ~ 144

50.5

Étape4

172 ~ 504

57

Paramètre

Paramètre

Étape 1

Étape 2

Étape3

Étape4

Efficacité de la transmission

90%

81%

73%

66%

Couple de tolérance nominal

2N.m

4N.m

8N.m

15N.m

Couple de tolérance momentané maximal

Trois fois le couple nominal

Température de fonctionnement

-10 ℃ ~ 80 ℃

Humidité ambiante de fonctionnement

20% ~ 85% HR

Vitesse de saisie recommandée

≤4000rpm

Sens d'entrée et de sortie

同向 Même direction

Données techniques

Matériau du boîtier

Métal

Roulement en sortie

Roulements à billes

Max. Charge radiale (10 mm de la bride)

≤80N

Max. charge axiale de l'arbre

≤30N

Jeu radial de l'arbre (près de la bride)

≤0,06 mm

Jeu axial de l'arbre

≤0,3 mm

Jeu à vide

≤0,5°

Force d'ajustement par pression de l'arbre, max.

≤150N
