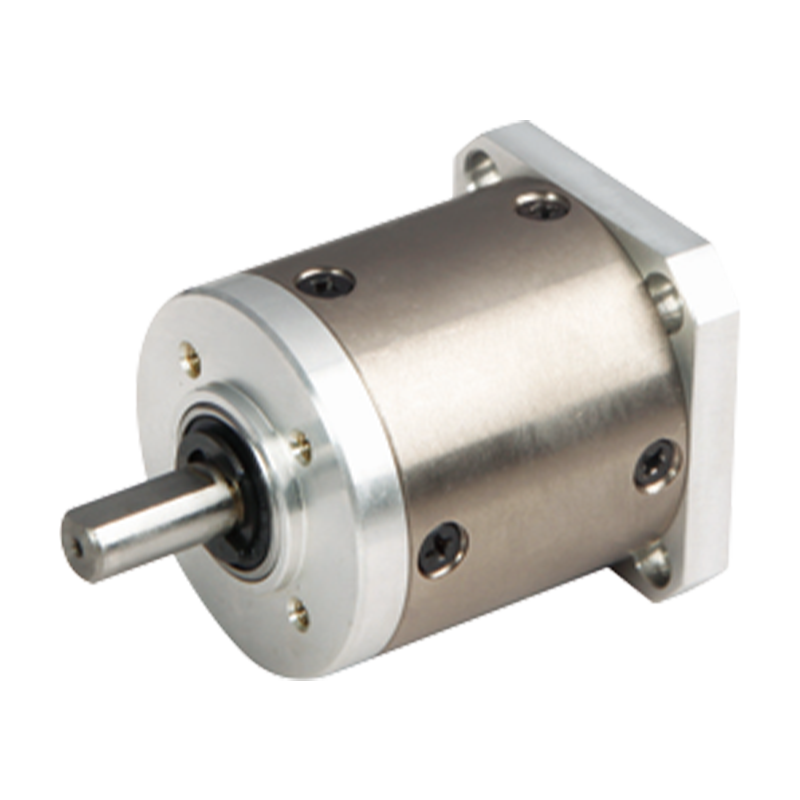

Boîte de vitesses planétaire Miniature à petit jeu, 42JXK100K, 42mm

Boîte de vitesses planétaire Miniature à petit jeu, 42JXK100K, 42mm

Le 42JXK100K est un produit hautes performances conçu pour les applications de haute précision. La boîte de vitesses présente un faible jeu et une efficacité de transmission élevée, ce qui la rend idéale pour les applications nécessitant un contrôle précis et un couple élevé.
En raison du faible jeu arrière, il n'y a pas de course à vide évidente pendant la transmission de puissance, le mouvement de l'arbre d'entrée peut être rapidement transmis à l'arbre de sortie, la vitesse de réponse du système est accélérée et l'efficacité de la production peut être améliorée grâce au démarrage et à l'arrêt rapides de la chaîne de production automatique et aux opérations d'inversion fréquentes. Il peut réduire l'impact et les vibrations de l'engrènement des engrenages et rendre la transmission plus stable. Dans le système d'entraînement d'ascenseur, il peut assurer le bon fonctionnement de l'ascenseur et améliorer le confort de conduite.

  • Boîte de vitesses planétaire Miniature à petit jeu, 42JXK100K, 42mm

+86 0579-86817938-836

[email protected]

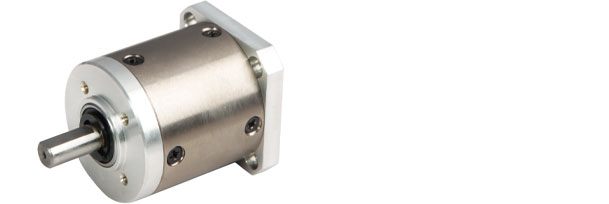

Réducteur planétaire miniature de 42 mm 42JXK100K

Boîte de vitesses planétaire à petit jeu arrière de 42 mm,

Plage de charge admissible : 1 N.m-10N.m

Réducteur planétaire à petit jeu arrière

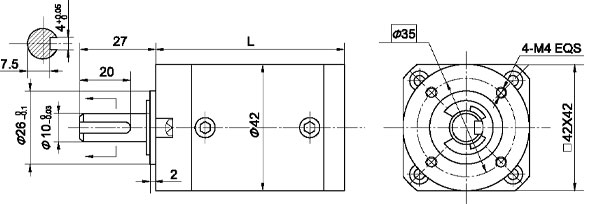

Dimensions

Paramètre

Paramètre de rapport de vitesse

Rapport de démultiplication

Cote L

Étape 1

3,7 ~ 5,2

31.5

Étape 2

14 ~ 27

42.1

Étape3

51 ~ 139

52.5

Étape4

189 ~ 369

62.9

Paramètre

Paramètre

Étape 1

Étape 2

Étape3

Étape4

Efficacité de la transmission

90%

81%

73%

66%

Couple de tolérance nominal

1 N.m

4N.m

8N.m

10N.m

Couple de tolérance momentané maximal

Trois fois le couple nominal

Température de fonctionnement

-10 ℃ ~ 80 ℃

Humidité ambiante de fonctionnement

20% ~ 85% HR

Vitesse de saisie recommandée

≤4000rpm

Sens d'entrée et de sortie

Même direction

Données techniques

Matériau du boîtier

Métal

Roulement en sortie

Roulements à billes

Max. Charge radiale (10 mm de la bride)

≤80N

Max. charge axiale de l'arbre

≤30N

Jeu radial de l'arbre (près de la bride)

≤0,06 mm

Jeu axial de l'arbre

≤0,3 mm

Jeu à vide

≤0,5.

Force d'ajustement par pression de l'arbre, max.

≤150N
