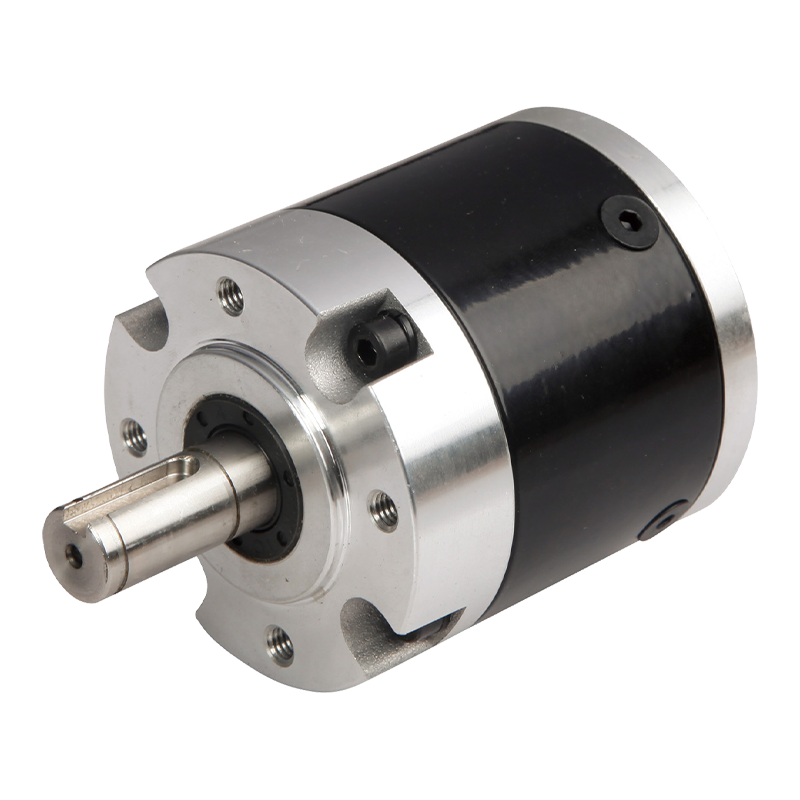

Réducteur planétaire à faible bruit 56JXL300K 56 mm 300N

Réducteur planétaire à faible bruit 56JXL300K 56 mm 300N

Le réducteur planétaire à faible bruit 56JXL300K est un produit haute performance spécialement conçu pour les applications de haute précision et à faible bruit. Cette boîte de vitesses est dotée d'une structure d'engrenage planétaire à faible bruit à dents hélicoïdales de 56 mm, permettant une plage de couple de 3 N.m à 30 N.m, ce qui la rend adaptée à divers équipements d'automatisation industrielle et machines de précision. Le matériau du boîtier est constitué de dents hélicoïdales en métal et en plastique, garantissant robustesse et durabilité. Le type de roulement d'arbre de sortie est constitué de roulements, avec une charge radiale maximale autorisée de 200 N et une charge axiale maximale autorisée de 100 N. Le jeu radial de l'arbre est inférieur à 0,04 mm et le jeu axial est inférieur à 0,3 mm, avec un jeu à vide de 1,5°. La force maximale d'ajustement par pression de l'arbre est de 300 N, garantissant un fonctionnement stable dans des conditions de charge élevée. Les paramètres de rapport de transmission comprennent les étages un, deux, trois et quatre, correspondant à différents rendements de transmission et couples de tolérance nominaux, répondant aux exigences de divers scénarios d'application. La plage de températures de fonctionnement est de -10°C à 80°C, avec une humidité ambiante de fonctionnement de 20 % à 85 % HR et une vitesse d'entrée recommandée ne dépassant pas 4 000 tr/min.

  • Réducteur planétaire à faible bruit 56JXL300K 56 mm 300N

+86 0579-86817938-836

[email protected]

Réducteur planétaire 56 mm 56JXL300K

Boîte de vitesses planétaire à faible bruit à dents hélicoïdales de 56 mm,

Plage de charge admissible : 3N.m〜30N.m

Réducteur planétaire à faible bruit

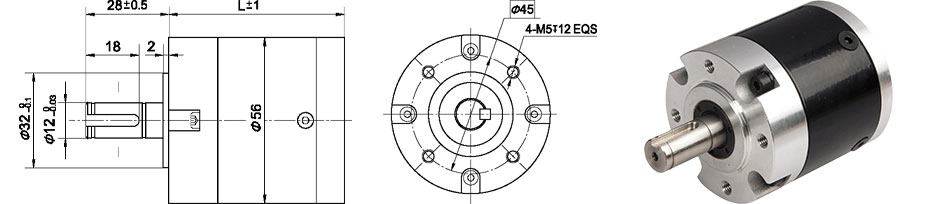

Dimensions

Paramètre

Paramètre de rapport de vitesse

Rapport de démultiplication

Cote L

Dents d'essieu, structure de départ

Structure de départ combinée

Étape 1

4.2 ~9

47

64

Étape 2

15 ~ 38

59

72

Étape3

54 ~ 163

78

91

Étape4

196 ~ 691

90

103

Paramètre

Paramètre

Étape 1

Étape 2

Étape3

Étape4

Efficacité de la transmission

0.9

0.81

0.73

0.66

Couple de tolérance nominal

3N.m

12N.m

20N.m

30N.m

Couple de tolérance momentané maximum

Trois fois le couple nominal

Température de fonctionnement

-10 ℃ ~ 80 ℃

Humidité ambiante de fonctionnement

20% ~ 85% HR

Vitesse de saisie recommandée

≤4000rpm

Sens d'entrée et de sortie

Même direction

Données techniques

Matériau du boîtier

Hélicoïdal Meta"Plastique

Roulement en sortie

Roulements à billes

Max. Charge radiale (10 mm de la bride)

≤200N

Max. charge axiale de l'arbre

≤100N

Jeu radial de l'arbre (près de la bride)

≤0,04 mm

Jeu axial de l'arbre

≤0,3 mm

Jeu à vide

≤1,5°

Force d'ajustement par pression de l'arbre, max.

≤300N

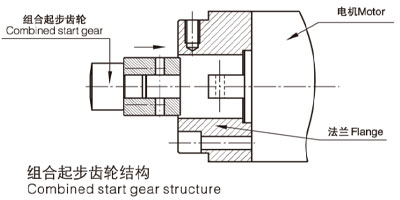

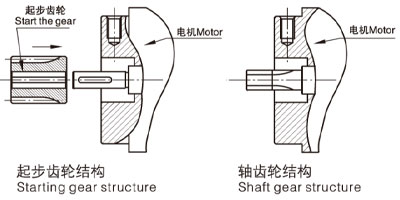

Schéma d'appariement du moteur

Module

Nombre de dents

Étape 1

Étape 2

Étape3

Étape4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
