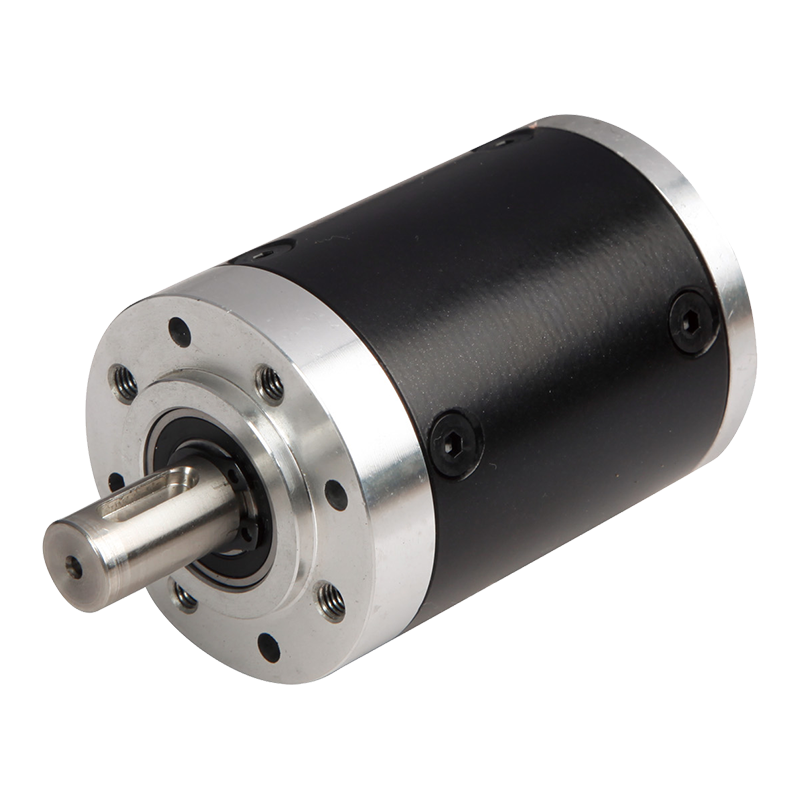

52JXML200K 52mm 90% rapport de vitesse boîte de vitesses planétaire hélicoïdale à faible bruit

52JXML200K 52mm 90% rapport de vitesse boîte de vitesses planétaire hélicoïdale à faible bruit

Le réducteur planétaire hélicoïdal à faible bruit de 52 mm 52JXML200K est un réducteur hautes performances à faible bruit spécialement conçu pour les applications nécessitant une précision et une efficacité élevées. Ce produit est doté d'un boîtier en métal et en plastique, garantissant sa robustesse et sa légèreté. Le roulement de l'arbre de sortie utilise des roulements, avec une charge radiale maximale autorisée de 200 N, une charge axiale maximale autorisée de 100 N, un jeu radial de l'arbre inférieur à 0,04 mm, un jeu axial de l'arbre inférieur à 0,3 mm et un jeu à vide inférieur à 1°. Ces paramètres garantissent la stabilité et la fiabilité de la boîte de vitesses pendant le fonctionnement. De plus, la force maximale d'ajustement par pression de l'arbre est de 300 N, améliorant encore sa capacité de charge. L'efficacité de la transmission de cette boîte de vitesses atteint jusqu'à 90 %, avec un couple de tolérance nominal de 4N.m et un couple de tolérance momentané maximum de 12N.m. Il fonctionne dans une plage de température de -10°C à 80°C et une plage d'humidité relative de 20 % à 85 % HR, avec une vitesse d'entrée recommandée de ≤ 4 000 tr/min et une entrée et une sortie dans le même sens.

  • 52JXML200K 52mm 90% rapport de vitesse boîte de vitesses planétaire hélicoïdale à faible bruit

+86 0579-86817938-836

[email protected]

Réducteur planétaire hélicoïdal de 52 mm 52JXML200K

Boîte de vitesses planétaire à faible bruit à dents hélicoïdales de 52 mm,

Plage de charge admissible : 2N.m〜20N.m

Réducteur planétaire à faible bruit

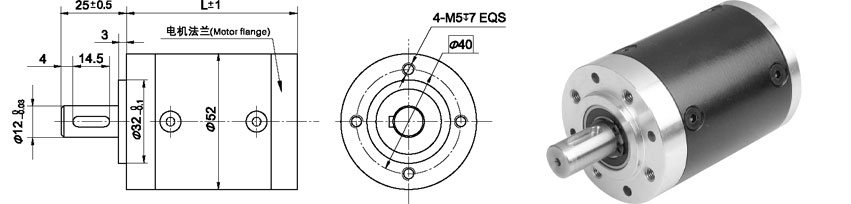

Dimensions

Paramètre

Paramètre de rapport de vitesse

Rapport de démultiplication

Cote L

Dents d'essieu, structure de départ

Structure de départ combinée

Étape 1

4,5 ~ 8

56

65

Étape 2

20 ~ 64

71

80

Étape3

91 ~ 512

87

96

Paramètre

Paramètre

Étape 1

Étape 2

Étape3

Efficacité de la transmission

90%

81%

73%

Couple de tolérance nominal

4N.m

12N.m

20N.m

Couple de tolérance momentané maximum

Trois fois le couple nominal

Température de fonctionnement

-10 ℃ ~ 80 ℃

Humidité ambiante de fonctionnement

20 % 〜85 % HR

Vitesse de saisie recommandée

≤4000rpm

Sens d'entrée et de sortie

Même direction

Données techniques

Matériau du boîtier

Métal Plastique hélicoïdal

Roulement en sortie

Roulements à billes

Max. Charge radiale (10 mm de la bride)

≤200N

Max. charge axiale de l'arbre

≤100N

Jeu radial de l'arbre (près de la bride)

≤0,04 mm

Jeu axial de l'arbre

≤0,3 mm

Jeu à vide

≤1°

Force d'ajustement par pression de l'arbre, max.

≤300N
