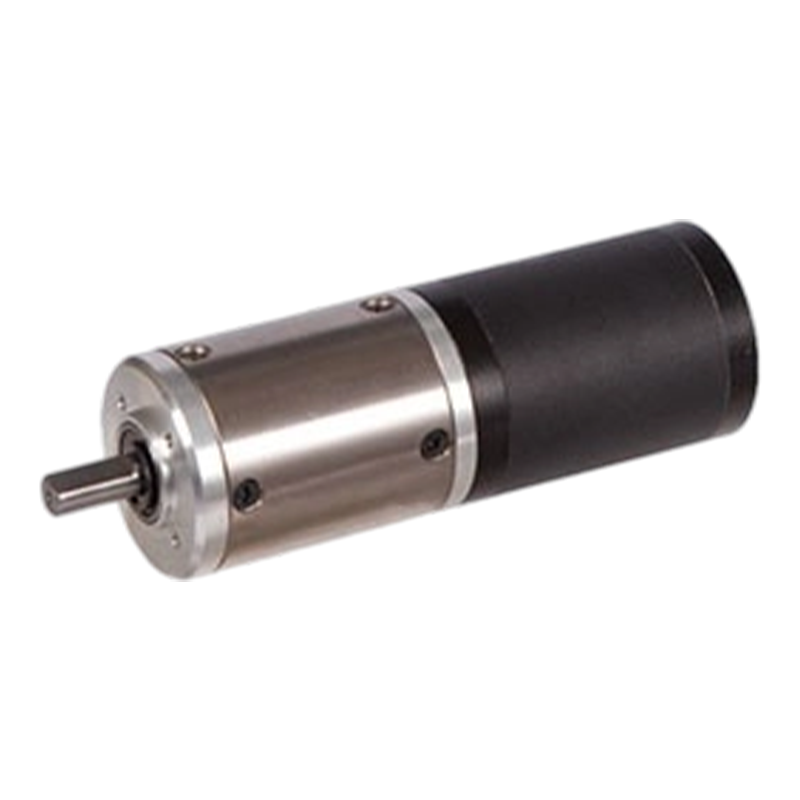

Moteur à engrenages planétaires CC sans balais, 42JX150K/42ZWN60, 42mm, 2N.m ~ 15N.m

Moteur à engrenages planétaires CC sans balais, 42JX150K/42ZWN60, 42mm, 2N.m ~ 15N.m

Le 42JX150K/42ZWN60 est un réducteur planétaire hautes performances de 42 mm conçu pour une large gamme d'applications nécessitant un contrôle précis du couple. La plage de couple autorisée est de 2N.m~15N.m, avec une efficacité et une durabilité de transmission.
Aucun bruit de friction d'inversion mécanique, maillage multi-dents d'engrenage planétaire pour réduire les vibrations, les deux travaillent ensemble pour rendre le bruit de fonctionnement ≤ 50 dB (A), adapté aux équipements médicaux, aux robots de service et à d'autres scènes silencieuses. Le moteur sans balais utilise la commutation électronique pour remplacer la commutation mécanique traditionnelle, réduisant ainsi la perte de friction entre le balai et le collecteur, tandis que le rotor utilise des matériaux à aimant permanent, a un produit d'énergie magnétique élevé, l'efficacité de fonctionnement du moteur est élevée, par rapport au moteur à balais, il peut économiser environ 30 % à 50 %.

  • Moteur à engrenages planétaires CC sans balais, 42JX150K/42ZWN60, 42mm, 2N.m ~ 15N.m

+86 0579-86817938-836

[email protected]

42JX150K/42ZWN60

Réducteur planétaire de 42 mm de diamètre extérieur,

Plage de charge admissible : 2N.m~15N.m

Moteur à engrenages planétaires BLDC (matériau de la couronne dentée : métal)

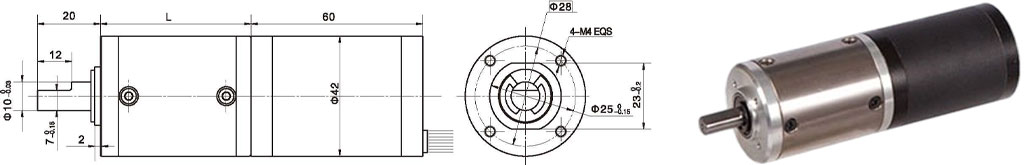

Dimensions

Données techniques du moteur sans balais

TYPE

Nombre de pôles

Nombre de phases

Tension nominale VCC

Vitesse à vide tr/min

Vitesse nominale tr/min

Couple nominal mN.m

Puissance nominale W

Couple de rupture mN.m

Courant de crête A

Résistance ligne à ligne ohms

Inductance ligne à ligne mH

42ZWN60-2420

8

3

24

2000

1400

40

5.8

180

1.5

11.9

15

42ZWN60-2430

8

3

24

3000

2100

50

11

150

2.6

6

6.4

Données techniques du moteur à engrenages sans balais

Configuration Moteur CC sans balais 42ZWN60-2420 (moteur BLDC 42ZWN60-2420)

Rapport de réduction

3.5

14

21

49

84

104

126

172

294

Nombre de trains d'engrenages

1

2

2

3

3

3

3

4

4

Longueur (L) mm

32.5

39.2

39.2

46

46

46

46

52.5

52.5

Vitesse à vide ttr/min

571

142

95

41

24

19

16

12

7

Vitesse nominale

400

100

66

28

16

13

11

8

4.5

Couple nominal N.m

0.12

0.45

0.68

1.4

2.4

3

3.6

4.5

7.7

Max. charge admissible en peu de temps N.m

3

12

12

25

25

25

25

30

30

Configuration Moteur CC sans balais 42ZWN60-2430 (moteur BLDC 42ZWN60-2430)

Rapport de réduction

3.5

14

21

49

84

104

126

172

294

Nombre de trains d'engrenages

1

2

2

3

3

3

3

4

4

Longueur (L) mm

32.5

39.2

39.2

46

46

46

46

52.5

52.5

Vitesse à vide ttr/min

857

214

143

61

36

29

24

17

10

Vitesse nominale

600

150

100

43

25

20

17

12

7

Couple nominal N.m

0.15

0.56

0.8

1.9

3.4

3.8

5.1

5.6

9.7

Max. charge admissible en peu de temps N.m

3

12

12

25

25

25

25

30

30
