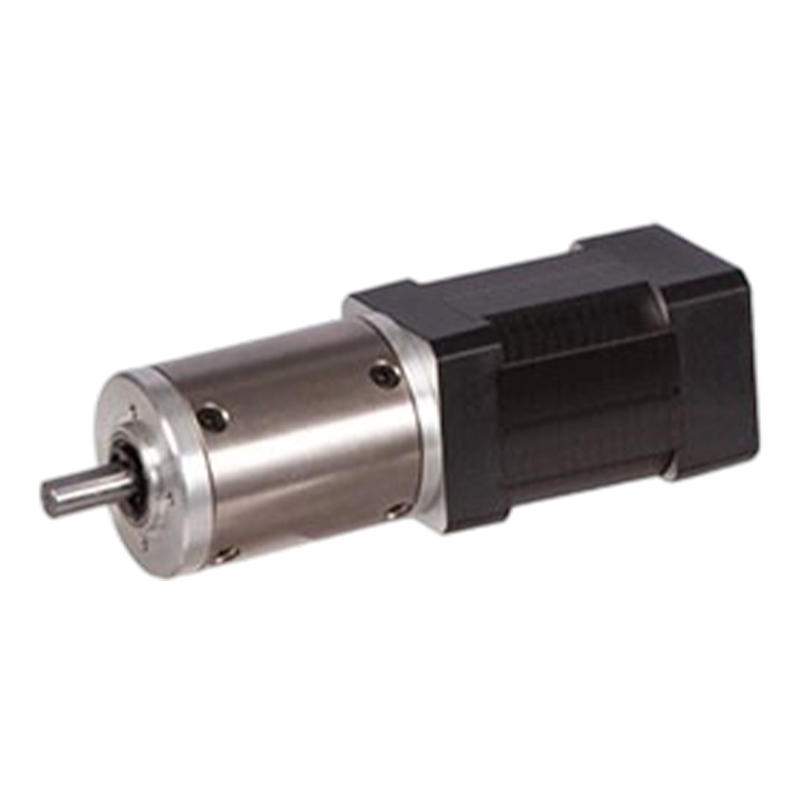

Moteur à engrenages planétaires CC sans balais, pilote intégré 42JX150K/42BL60, 42mm

Moteur à engrenages planétaires CC sans balais, pilote intégré 42JX150K/42BL60, 42mm

Le 42JX150K/42BL60 est une unité d'alimentation compacte de 42 mm de diamètre qui utilise un moteur CC sans balais combiné à un variateur intégré. Équipé d'un réducteur planétaire de haute précision, il peut fonctionner de manière stable dans diverses conditions difficiles et convient aux applications nécessitant une puissance et une précision élevées.
Le rotor du moteur sans balais utilise un aimant permanent, plus fin et plus léger, et combiné à la disposition compacte de l'engrenage planétaire, la structure globale est plus petite. La fonction sans étincelle réduit les interférences électromagnétiques et convient aux instruments de précision et aux environnements industriels avec un fonctionnement continu à long terme. Réponse dynamique élevée et conception compacte pour une préhension précise.

  • Moteur à engrenages planétaires CC sans balais, pilote intégré 42JX150K/42BL60, 42mm

+86 0579-86817938-836

[email protected]

42JX150K/42BL60

Réducteur planétaire de 42 mm de diamètre extérieur,

Plage de charge admissible : 1 N.m~1,5N.m

Moteur à engrenages planétaires BLDC (matériau de la couronne dentée : métal et métal en poudre)

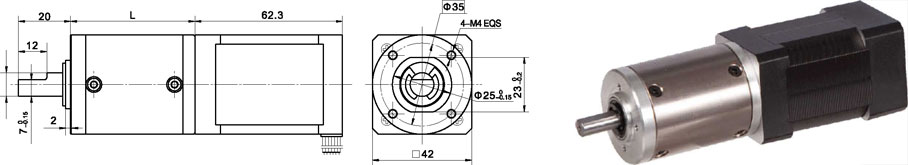

Dimensions

La couronne dentée peut être sélectionnée parmi les deux matériaux : métal en poudre (Type : 42JXF150K), métal (Type : 42JXE150K)

Données techniques du moteur sans balais

TYPE

Nombre de pôles

Nombre de phases

Tension nominale VCC

Vitesse à vide tr/min

Vitesse nominale tr/min

Couple nominal mN.m

Puissance nominale W

Couple de rupture mN.m

Courant de crête A

Résistance ligne à ligne en ohms

Inductance ligne à ligne mH

42BL60-2440

10

3

24

4000

3000

160

50

650

11.8

1.1

0.96

Données techniques du moteur à engrenages sans balais

Configuration Moteur CC sans balais 42BL60-2440 (moteur BLDC 42BLS60-2440)

Rapport de réduction

3.5

14

21

49

84

104

126

Nombre de trains d'engrenages

1

2

2

3

3

3

3

Longueur (L) mm

32.5

39.2

39.2

46

46

46

46

Vitesse à vide tr/min

1143

286

190

82

48

38

32

Vitesse nominale

857

214

143

61

36

29

24

Couple nominal N.m

0.5

1.8

2.7

5.7

9.8

12

14.7

Max. charge admissible en peu de temps N.m

3

12

12

25

25

25

25
