Accueil / Produit / Moteur à engrenages CC brossé / Moteur à engrenages planétaires CC brossé / 32JXE30K/28ZY47P 32mm 0.3-3N.m moteur à engrenages planétaires brossé à courant continu à aimant permanent

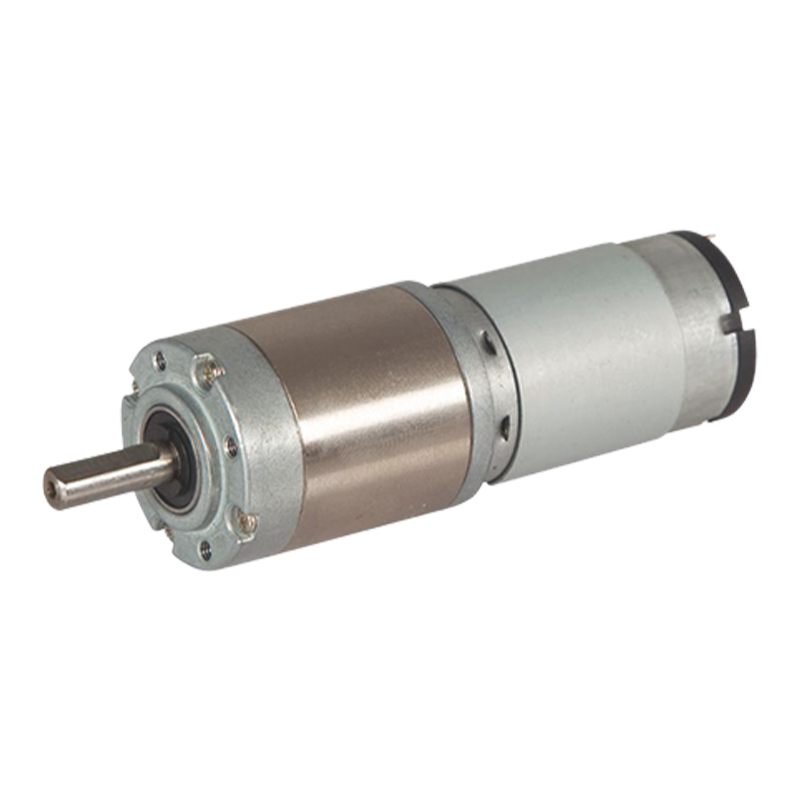

32JXE30K/28ZY47P 32mm 0.3-3N.m moteur à engrenages planétaires brossé à courant continu à aimant permanent

32JXE30K/28ZY47P 32mm 0.3-3N.m moteur à engrenages planétaires brossé à courant continu à aimant permanent

32JXE30K/28ZY47P (Moteur à engrenage planétaire CC à aimant permanent avec une structure d'engrenage planétaire en métal avec un diamètre extérieur de 32 mm, à la fois compact et à couple de sortie élevé. Prise en charge d'une double tension 12 V/24 V, adaptée à différents scénarios d'efficacité énergétique.
Avec un capteur de position approprié, une précision de contrôle de position élevée peut être obtenue. Par exemple, dans une imprimante 3D, la position de mouvement de la tête d'impression peut être contrôlée avec précision pour garantir la qualité d'impression.
32JXE30K/28ZY47P compact et léger, la conception compacte du mécanisme d'engrenage planétaire rend le moteur à engrenage planétaire à balais plus petit et plus léger pour la même puissance de sortie. Il est facile à installer dans des équipements à espace limité, tels que des drones, des petits dispositifs médicaux, etc., ce qui facilite la miniaturisation et la conception légère de l'équipement.

  • 32JXE30K/28ZY47P 32mm 0.3-3N.m moteur à engrenages planétaires brossé à courant continu à aimant permanent

+86 0579-86817938-836

[email protected]

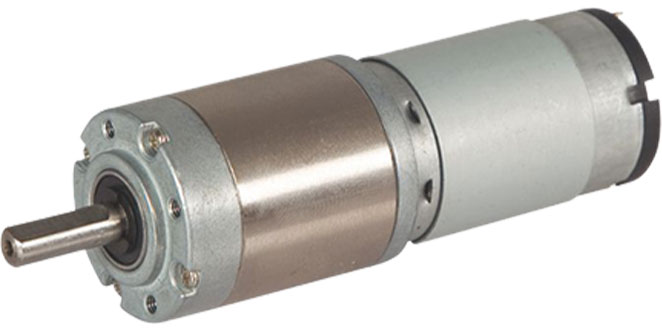

32JXE30K/28ZY47P(1)

Réducteur planétaire de 32 mm de diamètre extérieur,

Plage de charge admissible : 0,3 N.m~3,0N.m

Moteur à engrenages planétaires PM DC (matériau de la couronne dentée : métal)

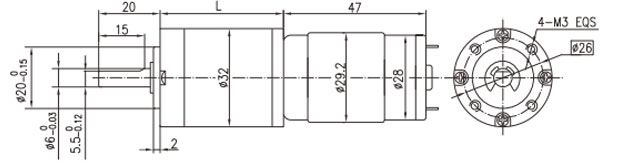

Dimensions

Arbre de sortie standard OD 6 mm, OD 8 mm en option.

Données techniques du moteur

Tapez

Tension nominale VCC

Vitesse à vide tr/min

Courant à vide mA

Vitesse nominale tr/min

Couple nominalmN.m

Puissance de sortie W

Courant nominal mA

Couple de décrochage mN.m

Courant de décrochage A

28ZY47P-1265

12

6500

150

5290

7.6

4.2

530

23

1.6

28ZY47P-2465

24

6500

85

5250

7.3

4

250

23

0.8

Données techniques du moteur à engrenages

Configuration Moteur à courant continu 28ZY47P-1265 (Moteur à courant continu 28ZY47P-1265)

Rapport de réduction

3.7

5.2

14

19

27

35

51

71

100

139

189

254

354

495

596

Nombre de trains d'engrenages

1

1

2

2

2

2

3

3

3

3

4

4

4

4

4

Longueur (L) mm

25.7

25.7

32.8

32.8

32.8

32.8

39.7

39.7

39.7

39.7

46.6

46.6

46.6

46.6

46.6

Vitesse à vide tr/min

1756

1255

464

342

241

186

127

92

65

47

34

26

18

13

11

Vitesse nominale tr/min

1426

1021

378

278

196

151

104

75

53

38

28

21

15

11

8.9

Couple nominal N.m

0.025

0.035

0.086

0.12

0.17

0.22

0.28

0.39

0.55

0.77

0.93

1.3

1.7

2.4

2.9

Max. charge admissible en peu de temps N.m

1

1

3.5

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

9

Configuration Moteur à courant continu 28ZY47P-2465 (Moteur à courant continu 28ZY47P-2465)

Rapport de réduction

3.7

5.2

14

19

27

35

51

71

100

139

189

254

354

495

596

Nombre de trains d'engrenages

1

1

2

2

2

2

3

3

3

3

4

4

4

4

4

Longueur (L) mm

25.7

25.7

32.8

32.8

32.8

32.8

39.7

39.7

39.7

39.7

46.6

46.6

46.6

46.6

46.6

Vitesse à vide tr/min

1752

1255

464

342

241

186

127

92

65

47

34

26

18

13

11

Vitesse nominale tr/min

1415

1014

375

276

194

150

103

74

53

38

28

21

15

11

8.8

Couple nominal N.m

0.024

0.034

0.083

0.11

0.16

0.21

0.27

0.38

0.53

0.74

0.9

1.2

1.7

2.3

2.8

Max. charge admissible en peu de temps N.m

1

1

3.5

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

9

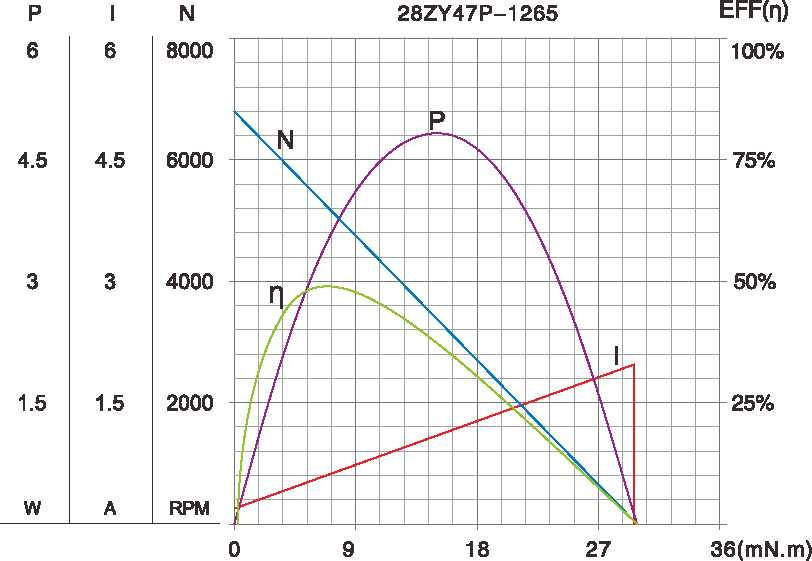

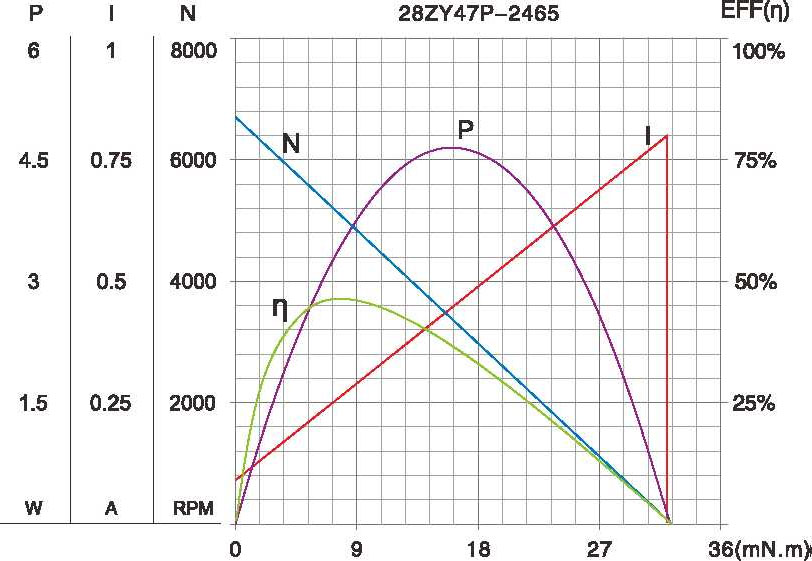

Chiffre caractéristique du moteur

A-11

Les paramètres techniques sont sujets à changement sans préavis.*
