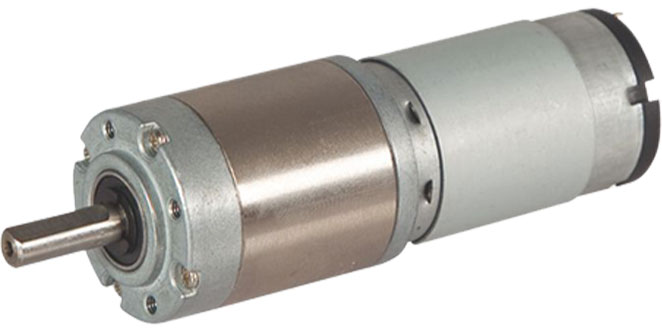

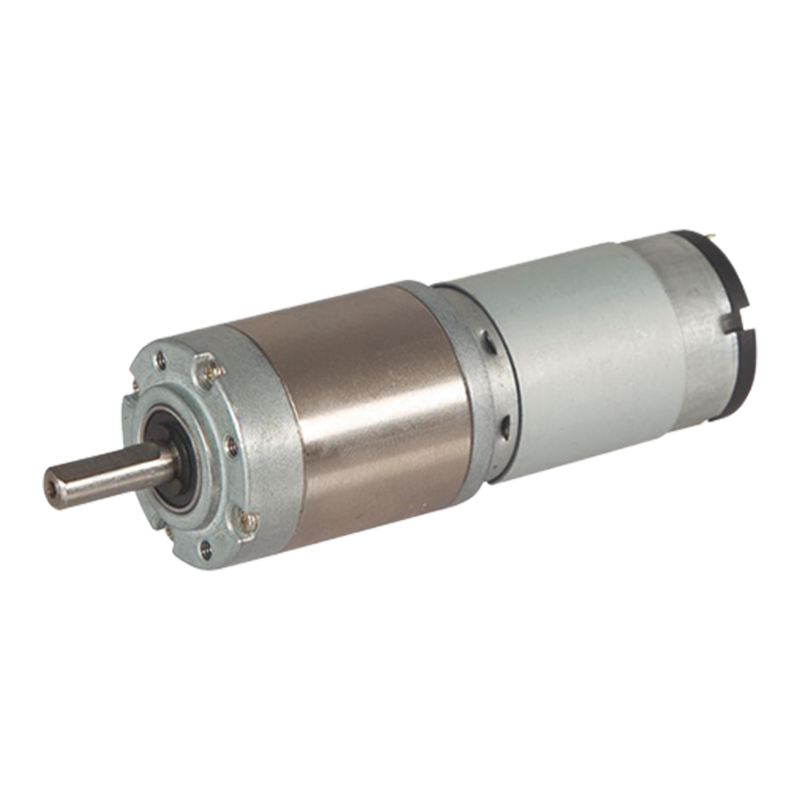

Moteur à engrenage planétaire brossé à aimant Permanent, 32JXE30K/28ZY47P, 32mm, 12V/24V, DC

Moteur à engrenage planétaire brossé à aimant Permanent, 32JXE30K/28ZY47P, 32mm, 12V/24V, DC

Le moteur à engrenages planétaires CC à aimant permanent 32JXE30K/28ZY47P utilise une structure d'engrenage planétaire métallique d'un diamètre extérieur de 32 mm, combinant une sortie compacte et un couple élevé. Plage de couple autorisée : 0,3 N.m ~ 3,0 N.m, prend en charge la double tension 12 V/24 V, adaptée à différents scénarios d'efficacité énergétique.
La structure de transmission par engrenages du produit a une bonne capacité de transmission de couple, ce qui peut amplifier efficacement le couple du moteur pour répondre aux besoins de travaux à charge élevée. Par exemple, dans certains petits robots ou outils électriques qui nécessitent un couple important pour être entraînés, un moteur à engrenages planétaires à balais peut fournir suffisamment de puissance pour entraîner la charge.
La plage de réglage de la vitesse du produit est large, le moteur à brosse lui-même peut être plus pratique en changeant la tension et d'autres moyens de régler la vitesse, combiné avec le réducteur à engrenages planétaires, différentes combinaisons de rapports de transmission, de sorte que le moteur à engrenages planétaires à brosse puisse réaliser un réglage de la vitesse dans une large plage pour s'adapter à différents scénarios de travail.

  • Moteur à engrenage planétaire brossé à aimant Permanent, 32JXE30K/28ZY47P, 32mm, 12V/24V, DC

+86 0579-86817938-836

[email protected]

32JXE30K/28ZY47P(2)

Réducteur planétaire de 32 mm de diamètre extérieur,

Plage de charge admissible : 0,3 N.m~3,0N.m

Moteur à engrenages planétaires PM DC (matériau de la couronne dentée : métal)

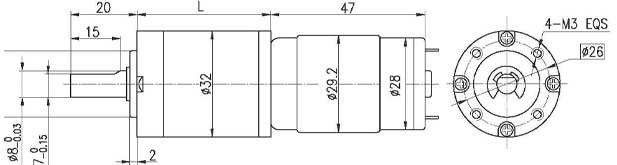

Dimensions

Arbre de sortie standard OD 6 mm, OD 8 mm en option.

Données techniques du moteur

Tapez

Tension nominale VCC

Vitesse à vide tr/min

Courant à vide mA

Vitesse nominale tr/min

Couple nominalmN.m

Puissance de sortie W

Courant nominal mA

Couple de décrochage mN.m

Courant de décrochage A

28ZY47P-1273

12

7300

150

5950

10.8

6.7

900

32

2.7

28ZY47P-2473

24

7300

85

6160

12.7

8.2

500

38

1.5

Données techniques du moteur à engrenages

Configuration Moteur à courant continu 28ZY47P-1273 (Moteur à courant continu 28ZY47P-1273)

Rapport de réduction

3.7

5.2

14

19

27

35

51

71

100

139

189

254

354

495

596

Nombre de trains d'engrenages

1

1

2

2

2

2

3

3

3

3

4

4

4

4

4

Longueur (L) mm

25.7

25.7

32.8

32.8

32.8

32.8

39.7

39.7

39.7

39.7

46.6

46.6

46.6

46.6

46.6

Vitesse à vide tr/min

1968

1409

521

384

270

209

143

103

73

53

39

29

21

15

12

Vitesse nominale tr/min

1604

1149

425

313

220

170

117

84

60

43

31

23

17

12

10

Couple nominal N.m

0.036

0.05

0.12

0.17

0.24

0.31

0.4

0.56

0.79

1.1

1.3

1.8

2.5

3

3

Max. charge admissible en peu de temps N.m

1

1

3.5

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

9

Configuration Moteur à courant continu 28ZY47P-2473 (Moteur à courant continu 28ZY47P-2473)

Rapport de réduction

3.7

5.2

14

19

27

35

51

71

100

139

189

254

354

495

596

Nombre de trains d'engrenages

1

1

2

2

2

2

3

3

3

3

4

4

4

4

4

Longueur (L) mm

25.7

25.7

32.8

32.8

32.8

32.8

39.7

39.7

39.7

39.7

46.6

46.6

46.6

46.6

46.6

Vitesse à vide tr/min

1968

1409

521

384

270

209

143

103

73

53

39

29

21

15

12

Vitesse nominale tr/min

1660

1189

440

324

228

176

121

87

62

44

33

24

17

12

10

Couple nominal N.m

0.042

0.059

0.14

0.2

0.28

0.36

0.47

0.66

0.93

1.3

1.6

2.1

2.9

3

3

Max. charge admissible en peu de temps N.m

1

1

3.5

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

9

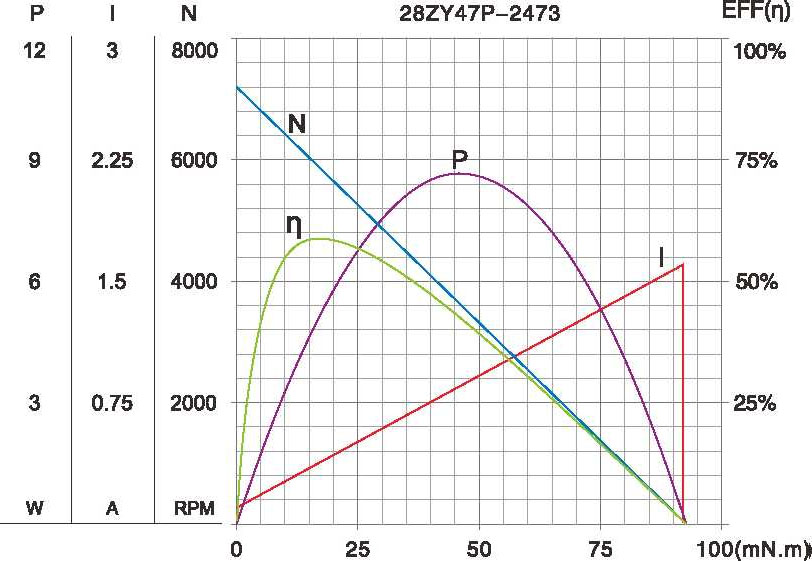

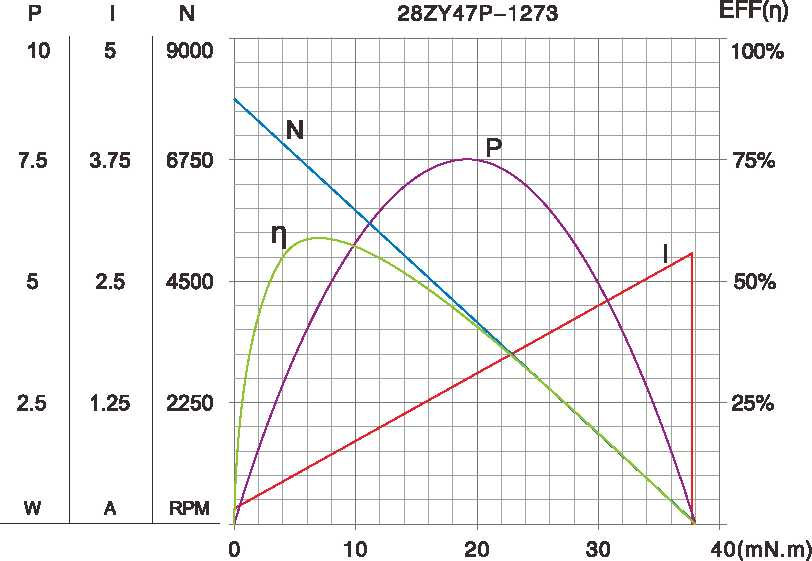

Chiffre caractéristique du moteur

A-12

Les paramètres techniques sont sujets à changement sans préavis.*
