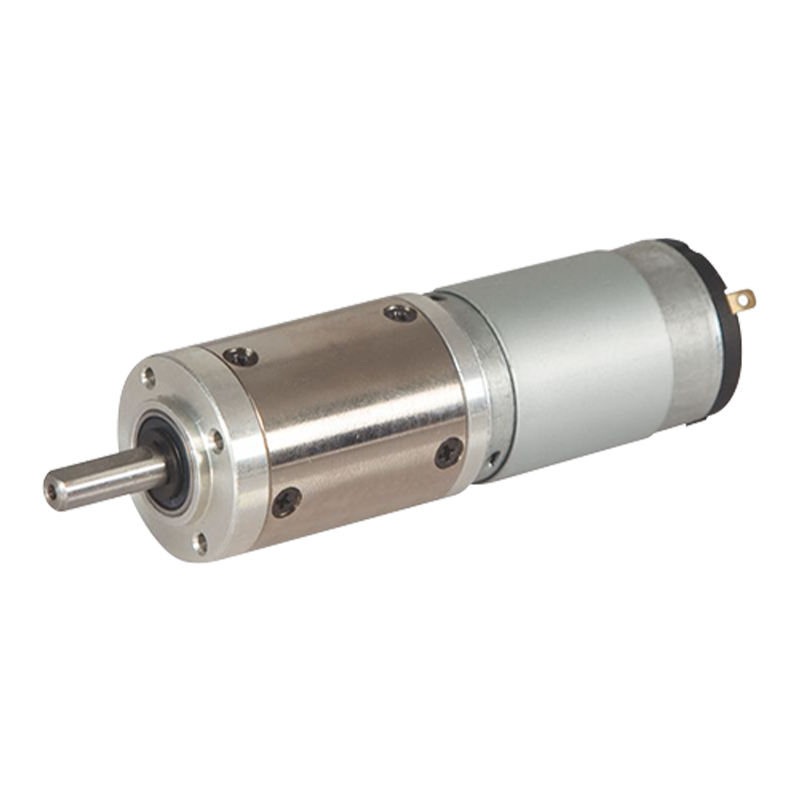

Moteur à engrenage planétaire brossé à aimant Permanent, 30JN30K/28ZY47P, 30mm, 7300 tr/min, DC

Moteur à engrenage planétaire brossé à aimant Permanent, 30JN30K/28ZY47P, 30mm, 7300 tr/min, DC

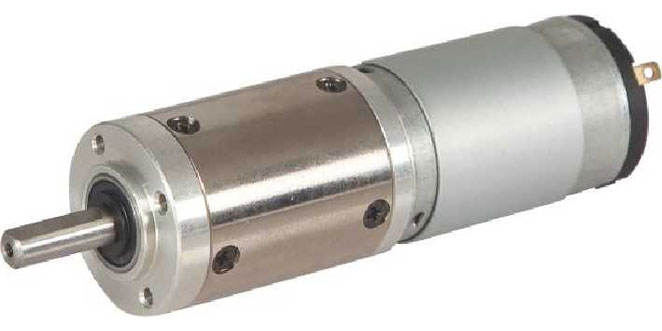

Bague intérieure de moteur à engrenage planétaire CC à aimant permanent 30JN30K/28ZY47P en matériau métallique, diamètre extérieur 30 mm. Prend en charge la double tension 12 V/24 V, vitesse à vide de 7 300 tr/min, permettant une plage de couple de 0,3 N.m ~ 3,0 N.m.

Le mécanisme d'engrenage planétaire du produit a un bon effet d'amplification du couple, qui peut doubler le couple de sortie du moteur pour répondre à la demande de charge élevée. Par exemple, dans la commande conjointe de robots industriels, le bras du robot peut être facilement piloté pour effectuer diverses actions.

Le produit peut ajuster la vitesse dans une large plage en modifiant la tension d'entrée ou en utilisant le contrôleur de contrôle de vitesse pour s'adapter à différents scénarios de travail. Comme dans les véhicules électriques, la vitesse du moteur peut être ajustée de manière flexible en fonction des exigences de vitesse de conduite.

  • Moteur à engrenage planétaire brossé à aimant Permanent, 30JN30K/28ZY47P, 30mm, 7300 tr/min, DC

+86 0579-86817938-836

[email protected]

30JN30K/28ZY47P

Réducteur planétaire de 30 mm de diamètre extérieur,

Plage de charge admissible : 0,3 N.m~3,0N.m

Moteur à engrenages planétaires PM DC (matériau de la couronne dentée : métal)

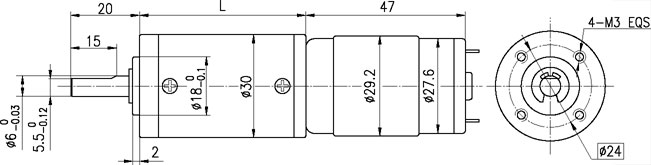

Dimensions

Arbre de sortie standard OD 6 mm, OD 8 mm en option.

Données techniques du moteur

Tapez

Tension nominale VCC

Vitesse à vide tr/min

Courant à vide mA

Vitesse nominale tr/min

Couple nominalmN.m

Puissance de sortie W

Courant nominal mA

Couple de décrochage mN.m

Courant de décrochage A

28ZY47P-1273

12

7300

150

5950

10.8

6.7

900

32

2.7

28ZY47P-2473

24

7300

80

6160

12.7

8.2

500

38

1.5

Données techniques du moteur à engrenages

Configuration Moteur à courant continu 28ZY47P-1273 (Moteur à courant continu 28ZY47P-1273)

Rapport de réduction

3

5.2

14

19

27

35

51

71

100

139

189

264

354

495

596

Nombre de trains d'engrenages

1

1

2

2

2

2

3

3

3

3

4

4

4

4

4

Longueur (L) mm

29

29

36.1

36.1

36.1

36.1

43

43

43

43

49.9

49.9

49.9

49.9

49.9

Vitesse à vide tr/min

1968

1409

521

384

270

209

143

103

73

53

39

28

21

15

12

Vitesse nominale tr/min

1604

1149

425

313

220

170

117

84

60

43

31

23

17

12

10

Couple nominal N.m

0.036

0.05

0.12

0.17

0.24

0.31

0.4

0.56

0.79

1.1

1.3

1.9

2.5

3

3

Max. charge admissible en peu de temps N.m

0.6

0.6

2.5

2.5

2.5

2.5

5

5

5

5

6

6

6

6

6

Configuration Moteur à courant continu 28ZY47P-2473 (Moteur à courant continu 28ZY47P-2473)

Rapport de réduction

3.7

5.2

14

19

27

35

51

71

100

139

189

264

354

495

596

Nombre de trains d'engrenages

1

1

2

2

2

2

3

3

3

3

4

4

4

4

4

Longueur (L) mm

29

29

36.1

36.1

36.1

36.1

43

43

43

43

49.9

49.9

49.9

49.9

49.9

Vitesse à vide tr/min

1968

1409

521

384

270

209

143

103

73

53

39

28

21

15

12

Vitesse nominale tr/min

1660

1189

440

324

228

176

121

87

62

44

33

23

17

12

10

Couple nominal N.m

0.042

0.059

0.14

0.2

0.28

0.36

0.47

0.66

0.93

1.3

1.6

2.2

2.9

3

3

Max. charge admissible en peu de temps N.m

0.6

0.6

2.5

2.5

2.5

2.5

5

5

5

5

6

6

6

6

6

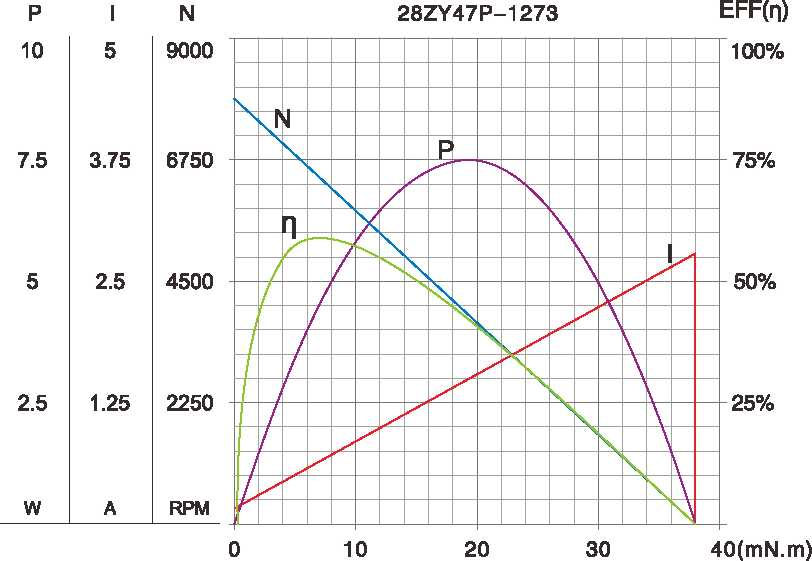

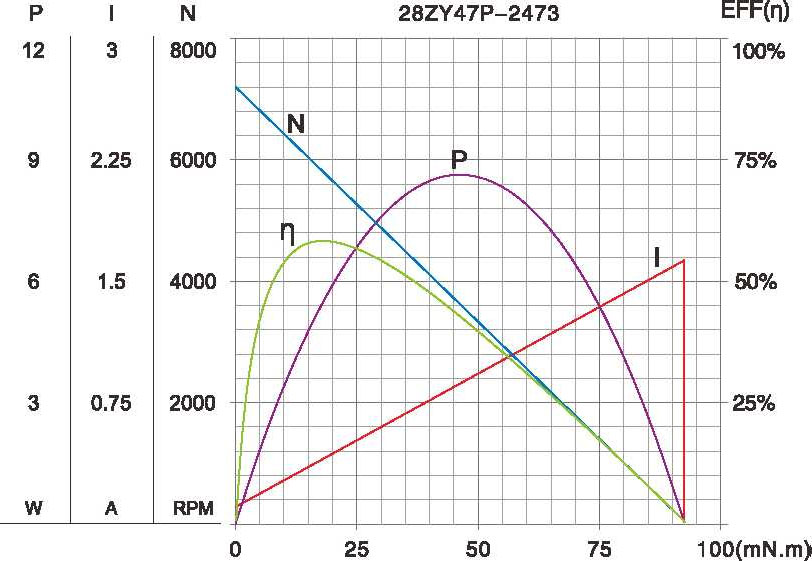

Chiffre caractéristique du moteur

A-8

Les paramètres techniques sont sujets à changement sans préavis.*
