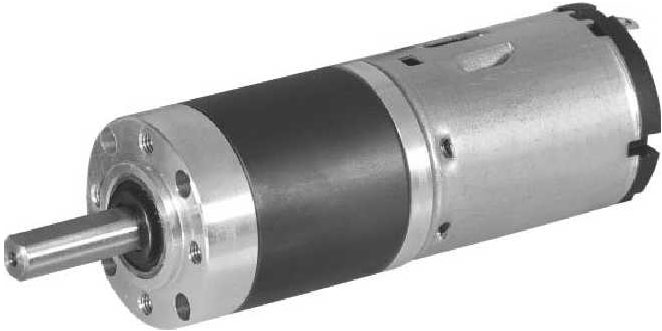

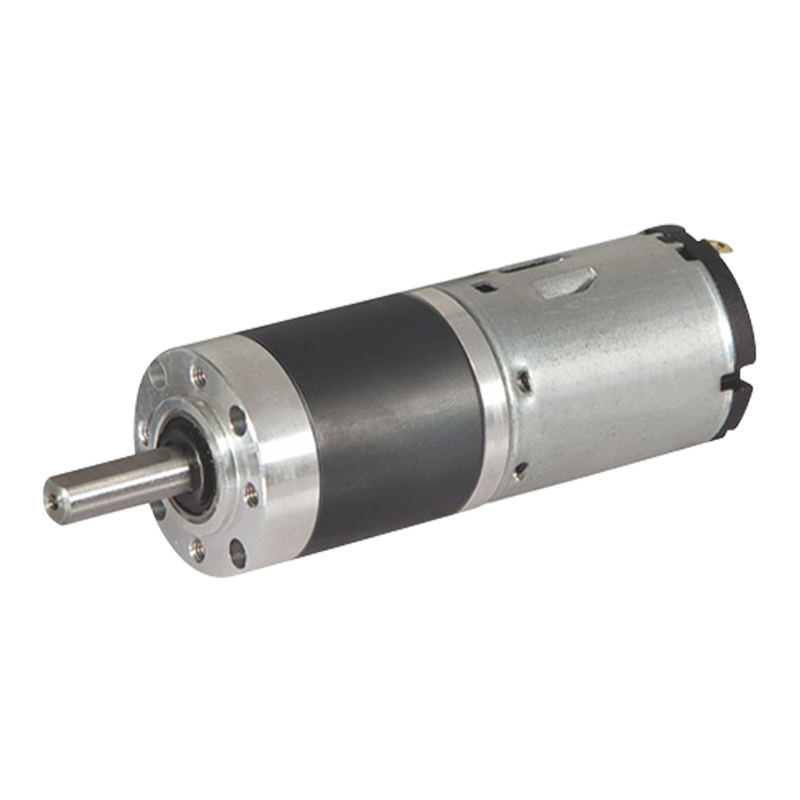

Moteur à engrenage planétaire brossé à aimant Permanent 28JXF10K/28ZY38, 28mm, 0,1-1N.m

Moteur à engrenage planétaire brossé à aimant Permanent 28JXF10K/28ZY38, 28mm, 0,1-1N.m

Le moteur à engrenages planétaires CC à aimant permanent 28JXF10K/28ZY38 utilise une structure d'engrenage planétaire métallique d'un diamètre extérieur de 28 mm, permettant une plage de couple de 0,1 N.m à 1,0 N.m. Prend en charge la double tension 12 V/24 V, la vitesse à vide peut atteindre 4 000 à 5 000 tr/min.
Le 28JXF10K/28ZY38 combine les caractéristiques d'entraînement simples d'un moteur à balais CC avec les capacités d'amplification de couple élevé d'un système d'engrenage planétaire. L'engrenage planétaire est compact et durable, prend peu de place, et l'engrenage est usiné avec précision et bien lubrifié, avec une résistance à l'usure et une fiabilité élevées, et peut fonctionner de manière stable pendant longtemps.

  • Moteur à engrenage planétaire brossé à aimant Permanent 28JXF10K/28ZY38, 28mm, 0,1-1N.m

+86 0579-86817938-836

[email protected]

28JXF10K/28ZY38

Réducteur planétaire de 28 mm de diamètre extérieur,

Plage de charge admissible : 0,1 N.m~1,0N.m

Moteur à engrenages planétaires PM DC (matériau de la couronne dentée : métal en poudre)

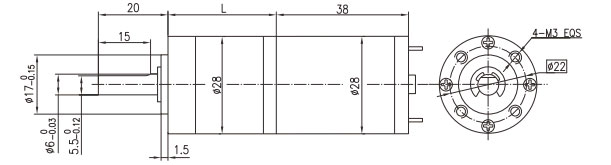

Dimensions

Données techniques du moteur

Tapez

Tension nominale VCC

Vitesse à vide tr/min

Courant à vide mA

Vitesse nominale tr/min

Couple nominalmN.m

Puissance de sortie W

Courant nominal mA

Couple de décrochage mN.m

Courant de décrochage A

28ZY38-1240

12

4000

80

2600

7

1.86

350

20

0.75

28ZY38-1250

12

5000

100

3450

7

2.48

370

21.5

0.9

28ZY38-2450

24

5000

60

4000

6.9

2.87

200

22

0.6

Données techniques du moteur à engrenages

Configuration Moteur à courant continu 28ZY38-1240 (Moteur à courant continu 28ZY38-1240)

Rapport de réduction

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Nombre de trains d'engrenages

1

1

2

2

2

3

3

3

3

4

4

4

Longueur (L) mm

22.6

22.6

29.2

29.2

29.2

35.6

35.6

35.6

35.6

42

42

42

Vitesse à vide tr/min

1078

772

286

211

148

78

56

40

29

21

15

11

Vitesse nominale tr/min

701

502

186

137

96

51

37

26

19

14

10

7

Couple nominal N.m

0.023

0.033

0.079

0.11

0.15

0.26

0.36

0.51

0.71

0.86

1

1

Max. charge admissible en peu de temps N.m

0.3

0.3

1.2

1.2

1.2

2.4

2.4

2.4

2.4

3

3

3

Configuration Moteur à courant continu 28ZY38-1250 (Moteur à courant continu 28ZY38-1250)

Rapport de réduction

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Nombre de trains d'engrenages

1

1

2

2

2

3

3

3

3

4

4

4

Longueur (L) mm

22.6

22.6

29.2

29.2

29.2

35.6

35.6

35.6

35.6

42

42

42

Vitesse à vide tr/min

1348

965

357

263

185

98

70

50

36

26

19

14

Vitesse nominale tr/min

930

666

246

182

128

68

49

35

25

18

13

9.3

Couple nominal N.m

0.023

0.033

0.079

0.11

0.15

0.26

0.36

0.51

0.71

0.86

1

1

Max. charge admissible en peu de temps N.m

0.3

0.3

1.2

1.2

1.2

2.4

2.4

2.4

2.4

3

3

3

Configurer le moteur à courant continu 28ZY38-2450 (moteur à courant continu 28ZY38-2450)

Rapport de réduction

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Nombre de trains d'engrenages

1

1

2

2

2

3

3

3

3

4

4

4

Longueur (L) mm

22.6

22.6

29.2

29.2

29.2

35.6

35.6

35.6

35.6

42

42

42

Vitesse à vide tr/min

1348

965

357

263

185

98

70

50

36

26

19

14

Vitesse nominale tr/min

1078

772

286

211

148

78

56

40

29

21

15

11

Couple nominal N.m

0.023

0.032

0.078

0.11

0.15

0.26

0.36

0.5

0.7

0.85

1

1

Max. charge admissible en peu de temps N.m

0.3

0.3

1.2

1.2

1.2

2.4

2.4

2.4

2.4

3

3

3
