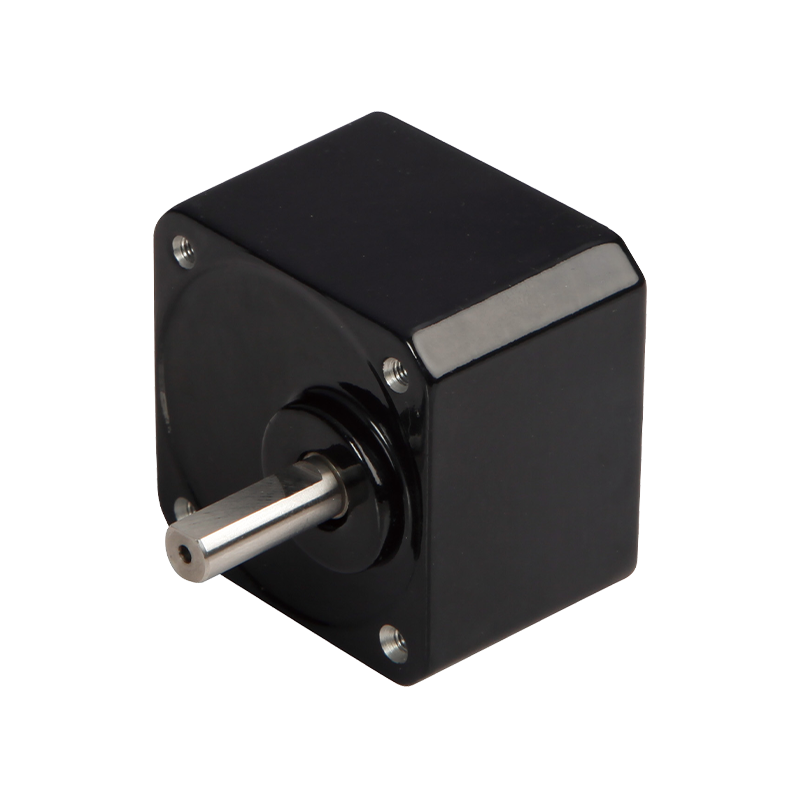

42JB30K Boîte de vitesses à engrenage droit à installation facile de 42 mm

42JB30K Boîte de vitesses à engrenage droit à installation facile de 42 mm

Le 42JB30K est un réducteur à engrenages carrés hautes performances destiné à une variété d'applications nécessitant un contrôle précis du couple.
La boîte de vitesses parallèle est composée d'un agencement parallèle d'un arbre de transmission et d'un engrenage, la structure est relativement simple, il n'y a pas de train planétaire complexe ou autre mécanisme spécial. Cette structure simple rend le processus de conception, de fabrication et d’assemblage relativement simple, réduisant ainsi les coûts et les cycles de production. Sa forme est généralement un cuboïde régulier, facile à installer et à fixer sur divers équipements, et peut s'adapter à différentes exigences d'espace et d'emplacement d'installation.

  • 42JB30K Boîte de vitesses à engrenage droit à installation facile de 42 mm

+86 0579-86817938-836

[email protected]

Boîte de vitesses à engrenage droit de 42 mm 42JB30K

boîte de vitesses droite de 42 mm,

Plage de charge admissible : 3N.m

Boîte de vitesses droite

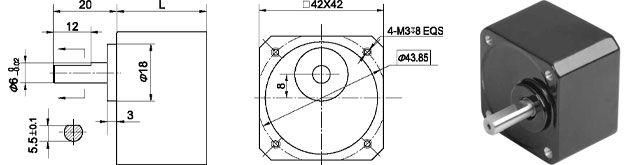

Dimensions

Paramètre

Paramètre de rapport de vitesse

Rapport de démultiplication

Cote L

Étape 1

3,6 〜10

28.5

Étape 2

18 〜 20

Étape3

24 〜 45

Paramètre

Paramètre

Étape 1

Étape 2

Étape3

Efficacité de la transmission

81%

73%

66%

Couple de tolérance nominal

0,5N.m

1,5N.m

3N.m

Sens d'entrée et de sortie

Même direction

Sens inverse

Même direction

Couple de tolérance momentané maximum

Deux fois le couple nominal

Température de fonctionnement

-10 ℃ ~ 80 ℃

Humidité ambiante de fonctionnement

20% ~ 85% HR

Vitesse de saisie recommandée

≤3000 tr/min

Données techniques

Roulement en sortie

Roulements à billes

Max. Charge radiale (à 10 mm de l'extrémité de l'arbre)

≤50N

Max. charge axiale de l'arbre

≤15N

Jeu radial de l'arbre (près de la bride)

≤0,08 mm

Jeu axial de l'arbre

≤ 0,4 mm

Jeu à vide

≤ 2°

Force d'indentation maximale sur l'arbre de sortie

≤100N
