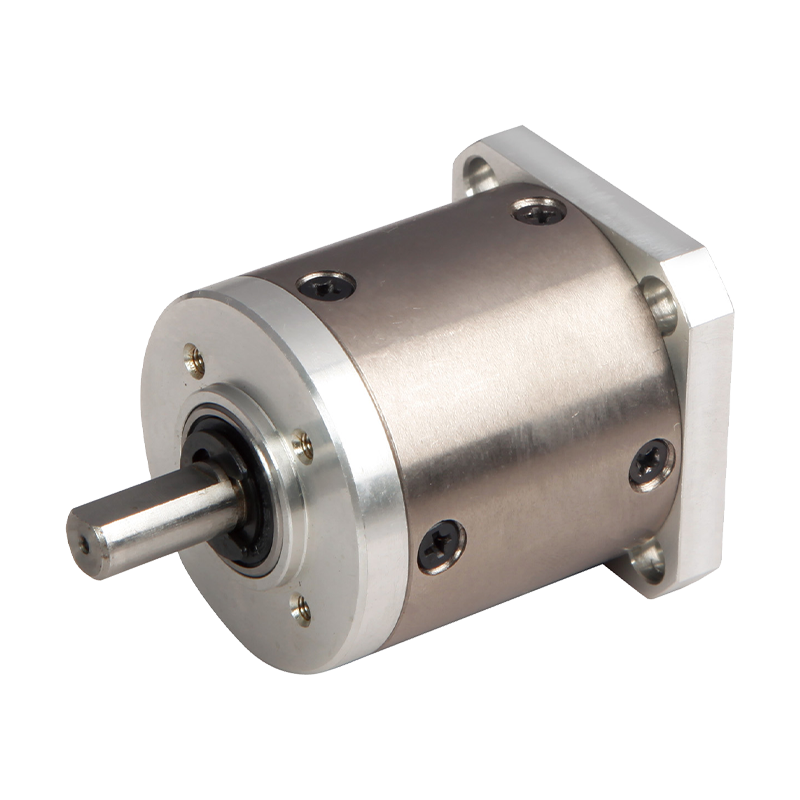

Boîte de vitesses planétaire Miniature à faible jeu, 36JXK30K, faible marge d'erreur de 36mm

Boîte de vitesses planétaire Miniature à faible jeu, 36JXK30K, faible marge d'erreur de 36mm

La 36JXK30K est une transmission mécanique haute performance et haute précision. Ce produit utilise une coque métallique, durable et longue durée de vie. L'arbre de sortie adopte une conception de roulement, la charge radiale maximale est de 50 N, la charge axiale maximale est de 30 N.
En optimisant le processus de conception et de fabrication, l'écart entre les engrenages est contrôlé dans une très petite plage, ce qui permet d'obtenir un positionnement précis de l'angle et de la position. Dans le traitement de précision des machines-outils, il peut garantir que l'outil atteint avec précision la position spécifiée et usine des pièces de haute précision. Dans les équipements nécessitant des rotations fréquentes vers l'avant et vers l'arrière, tels que le mécanisme d'alimentation d'une presse à imprimer, la boîte de vitesses à faible jeu évite efficacement l'accumulation d'erreurs causées par le jeu arrière et garantit la précision de chaque rotation avant et arrière.

  • Boîte de vitesses planétaire Miniature à faible jeu, 36JXK30K, faible marge d'erreur de 36mm

+86 0579-86817938-836

[email protected]

Réducteur planétaire miniature 36 mm 36JXK30K

Boîte de vitesses planétaire à petit jeu arrière de 36 mm,

Plage de charge admissible : 0,3 N.m~3,0N.m

Réducteur planétaire à petit jeu arrière

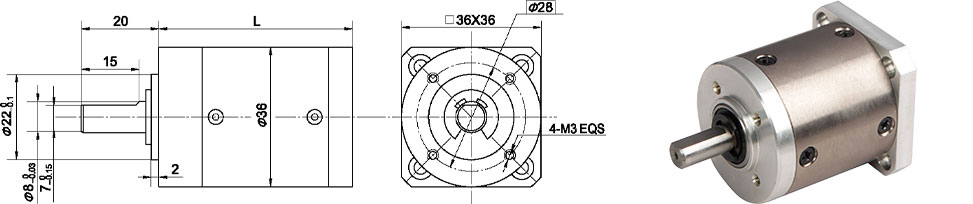

Dimensions

Paramètre

Paramètre de rapport de vitesse

Rapport de démultiplication

Cote L

Étape 1

3,7 ~ 5,2

27

Étape 2

14 ~ 27

34.2

Étape3

51 〜139

41.1

Paramètre

Paramètre

Étape 1

Étape 2

Étape3

Efficacité de la transmission

90%

81%

73%

Couple de tolérance nominal

0,3N.m

1,2N.m

3,0N.m

Couple de tolérance momentané maximum

Trois fois le couple nominal

Température de fonctionnement

-10 ℃ ~ 80 ℃

Humidité ambiante de fonctionnement

20% ~ 85% HR

Vitesse de saisie recommandée

≤4000rpm

Sens d'entrée et de sortie

Même direction

Données techniques

Matériau du boîtier

Métal

Roulement en sortie

Roulements à billes

Max. Charge radiale (10 mm de la bride)

≤50N

Max. charge axiale de l'arbre

≤30N

Jeu radial de l'arbre (près de la bride)

≤0,07 mm

Jeu axial de l'arbre

≤0,3 mm

Jeu à vide

≤0,5°

Force d'ajustement par pression de l'arbre, max.

≤120N
