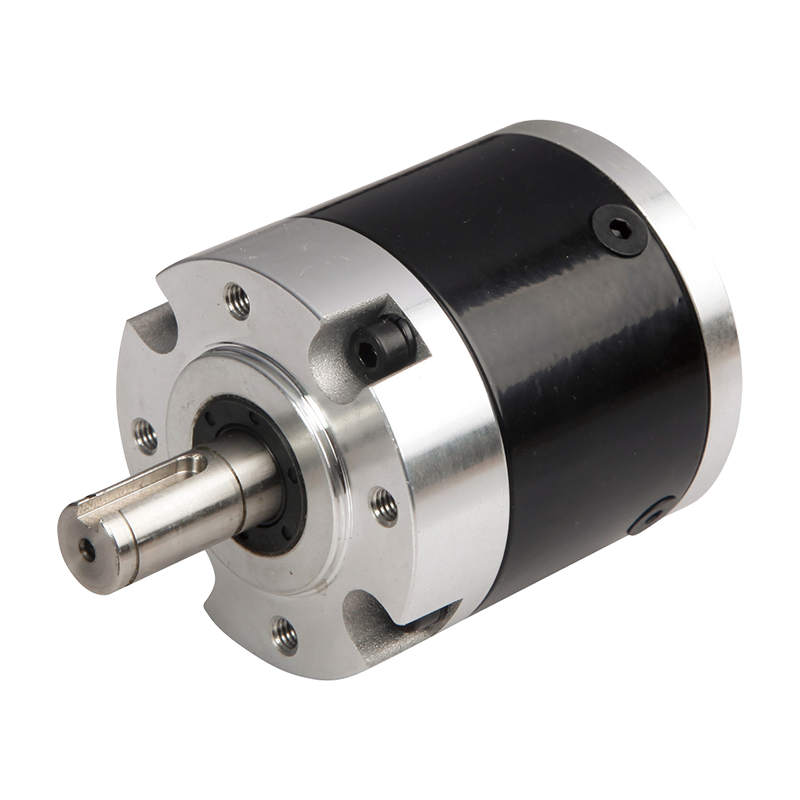

Réducteur planétaire 56JX300K 56 mm 3-30N.m

Réducteur planétaire 56JX300K 56 mm 3-30N.m

Le 56JX300K est un produit haute performance conçu pour les applications de haute précision et à faible bruit. La plage de couple admissible de 3 N.m à 30 N.m convient à divers équipements d'automatisation industrielle et machines de précision.
La boîte de vitesses planétaire peut non seulement réaliser une transmission par décélération, mais également réaliser diverses formes de transmission telles que la transmission d'accélération et la transmission différentielle en changeant la combinaison d'engrenages. Par exemple, dans la transmission de l'essieu arrière de la voiture, la boîte de vitesses planétaire peut réaliser le mouvement différentiel des roues gauche et droite, garantissant ainsi le bon fonctionnement du véhicule dans les virages. La structure du réducteur planétaire est relativement simple, facile à démonter et à assembler, et facile à effectuer des travaux quotidiens d'inspection, de maintenance et de maintenance. Dans le même temps, en raison de sa grande fiabilité, l'usure des pièces est relativement faible, le cycle de remplacement est long, ce qui réduit les coûts de maintenance et les temps d'arrêt et améliore l'efficacité de l'utilisation des équipements.

  • Réducteur planétaire 56JX300K 56 mm 3-30N.m

+86 0579-86817938-836

[email protected]

Réducteur planétaire 56 mm 56JX300K

boîte de vitesse planétaire de 56mm,

Plage de charge admissible : 3N.m〜30N.m

Réducteur planétaire

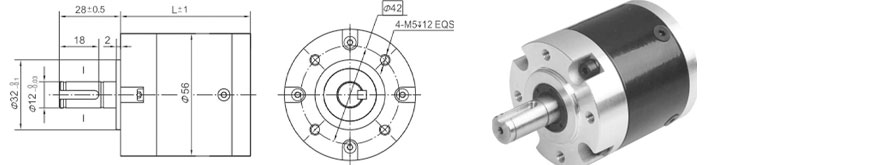

Dimensions

Paramètre

Paramètre de rapport de vitesse

Rapport de démultiplication

Dimension L (mm)

Dents d'essieu, structure de départ

Structure de départ combinée

Étape 1

3,6 ~ 7,5

47

62

Étape 2

13 ~ 32

59

72

Étape3

47 ~ 135

78

91

Étape4

168 ~ 575

90

103

Paramètre

Paramètre

Étape 1

Étape 2

Étape3

Étape4

Efficacité de la transmission

90%

81%

73%

66%

Couple de tolérance nominal

3N.m

12N.m

20N.m

30N.m

Couple de tolérance momentané maximum

Trois fois le couple nominal

Température de fonctionnement

-10 ℃ ~ 80 ℃

Humidité ambiante de fonctionnement

20% ~ 85% HR

Vitesse de saisie recommandée

≤4000rpm

Sens d'entrée et de sortie

Même direction

Données techniques

Matériau du boîtier

Métal

Roulement en sortie

Roulements à billes

Max. Charge radiale (12 mm de la bride)

≤200N

Max. charge axiale de l'arbre

≤100N

Jeu radial de l'arbre (près de la bride)

≤0,04 mm

Jeu axial de l'arbre

≤0,3 mm

Jeu à vide

≤1,5°

Force d'ajustement par pression de l'arbre, max.

≤300N
