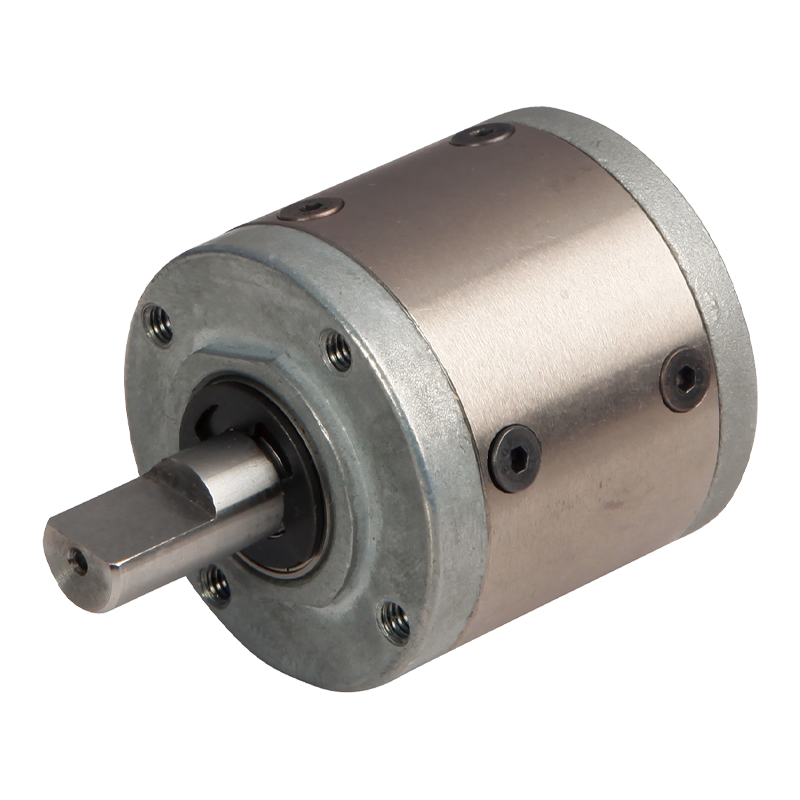

Réducteur planétaire 42JX150K 42 mm 2-15N.m

Réducteur planétaire 42JX150K 42 mm 2-15N.m

Le 42JX150K est un réducteur planétaire haute performance avec un diamètre extérieur de 423 mm, permettant une plage de couple de 2N.m ~ 15N.m et une température de fonctionnement de -10℃~ 80℃.
La structure du train d'engrenages planétaires du réducteur planétaire permet à plusieurs engrenages de s'engrèner les uns avec les autres dans un espace limité pour obtenir une transmission de puissance, une décélération et une augmentation du couple. Par rapport aux boîtes de vitesses à arbres parallèles traditionnelles, avec le même rapport de transmission et la même capacité de charge, le volume de la boîte de vitesses planétaire peut être réduit de 30 % à 50 %, et le poids est également plus léger, ce qui est facile à installer et à disposer dans un équipement à espace limité. Plusieurs roues planétaires partagent la charge, ce qui rend la force exercée sur chaque engrenage relativement faible. Dans le même temps, l'engrenage est généralement fabriqué en acier allié à haute résistance, après trempe, meulage et autres processus, la dureté de la surface des dents est élevée, une bonne résistance à l'usure, peut résister à des charges de couple et d'impact importantes, adaptées aux occasions de transmission lourdes.

  • Réducteur planétaire 42JX150K 42 mm 2-15N.m

+86 0579-86817938-836

[email protected]

Réducteur planétaire 42 mm 42JX150K

Réducteur planétaire Φ42

Plage de couple admissible : 2N.m~15N.m

Réducteur planétaire

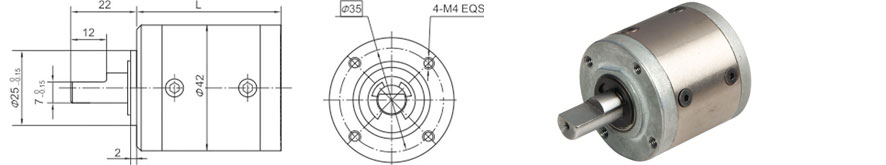

Dimensions

Paramètre

Paramètre de rapport de vitesse

Rapport de démultiplication

Cote L

Étape 1

3,5 ~ 6,0

32.5

Étape 2

14~30

39.2

Étape3

49~144

46

Étape4

172~504

52.5

Paramètre

Paramètre

Étape 1

Étape 2

Étape3

Étape4

Efficacité de la transmission

90%

81%

73%

66%

Couple de tolérance nominal

2N.m

4N.m

8N.m

15N.m

Couple de tolérance momentané maximum

Trois fois le couple nominal

Température de fonctionnement

-10 ℃ ~ 80 ℃

Humidité ambiante de fonctionnement

20% ~ 85% HR

Vitesse de saisie recommandée

≤4000rpm

Sens d'entrée et de sortie

Même direction

Données techniques

Matériau du boîtier

Métal

Roulement en sortie

Roulements à billes

Max. Charge radiale (12 mm de la bride)

≤80N

Max. charge axiale de l'arbre

≤30N

Jeu radial de l'arbre (près de la bride)

≤0,06 mm

Jeu axial de l'arbre

≤ 0,3 mm

Jeu à vide

≤1,5°

Force d'ajustement par pression de l'arbre, max.

≤150N
