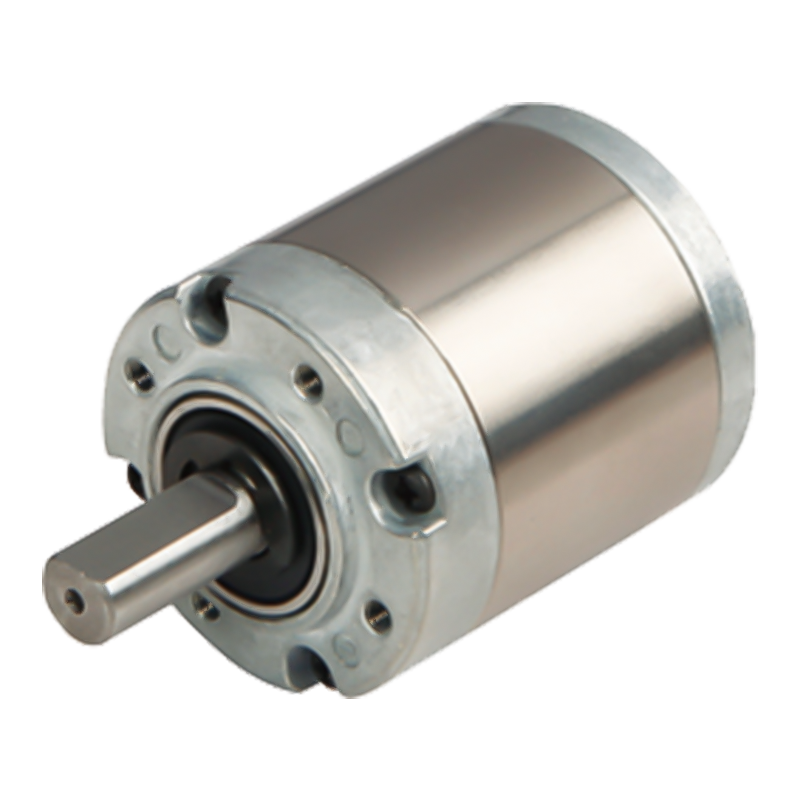

Réducteur planétaire 32JX30K 32 mm 0,3-3N.m

Réducteur planétaire 32JX30K 32 mm 0,3-3N.m

Le 32JX30K est un réducteur planétaire d'un diamètre extérieur de 32 mm, permettant une plage de couple de 0,3 N.m ~ 3,0 N.m, une efficacité de transmission du premier étage de 90 % et une température de fonctionnement de -10 ℃ ~ 80 ℃.
Le réducteur planétaire est entraîné par le train d'engrenages planétaires à engrènement intérieur, et la perte de friction d'engrènement entre les engrenages est faible. Dans le même temps, la roue planétaire est uniformément répartie autour de la roue solaire et la charge est uniformément répartie, de sorte que la capacité de charge de l'engrenage soit pleinement utilisée et que l'efficacité de la transmission atteigne généralement 90 à 97 %. En modifiant la combinaison du nombre de dents de la roue solaire, de la roue planétaire et de la couronne dentée, une variété de rapports de transmission différents peuvent être obtenus. Le rapport de transmission de la boîte de vitesses planétaire à un étage est généralement compris entre 3 et 10, et lorsque la boîte de vitesses planétaire à plusieurs étages est utilisée en série, le rapport de transmission peut atteindre des dizaines, voire des centaines, ce qui peut répondre aux exigences de différents équipements en matière de rapport de transmission.

  • Réducteur planétaire 32JX30K 32 mm 0,3-3N.m

+86 0579-86817938-836

[email protected]

Réducteur planétaire 32 mm 32JX30K

Réducteur planétaire de 32 mm,

Plage de charge admissible : 0,3 N.m〜3,0N.m

Réducteur planétaire

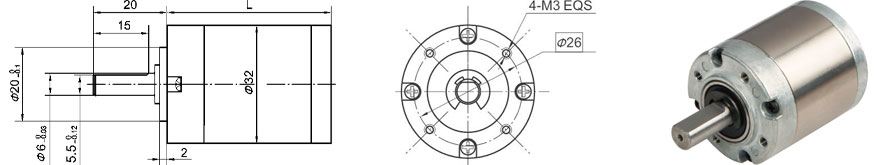

Dimensions

Paramètre de rapport de vitesse

Rapport de démultiplication

Cote L

Étape 1

3,7 ~ 5,2

25.7

Étape 2

14 ~ 27

32.8

Étape3

51 ~ 139

39.7

Étape4

189 ~ 720

46.6

Paramètre

Paramètre

Étape 1

Étape 2

Étape3

Étape4

Efficacité de la transmission

90%

81%

73%

66%

Couple de tolérance nominal

0,3N.m

1,2N.m

2,5N.m

3,0N.m

Couple de tolérance momentané maximum

Trois fois le couple nominal

Température de fonctionnement

-10 ℃ ~ 80 ℃

Humidité ambiante de fonctionnement

20% ~ 85% HR

Vitesse de saisie recommandée

≤4000rpm

Sens d'entrée et de sortie

Même direction

Données techniques

Matériau du boîtier

Métal

Roulement en sortie

Roulements à billes

Max. Charge radiale (10 mm de la bride)

≤35N

Max. charge axiale de l'arbre

≤25N

Jeu radial de l'arbre (près de la bride)

≤0,07 mm

Jeu axial de l'arbre

≤0,3 mm

Jeu à vide

≤1,5°

Force d'ajustement par pression de l'arbre, max.

≤100N
