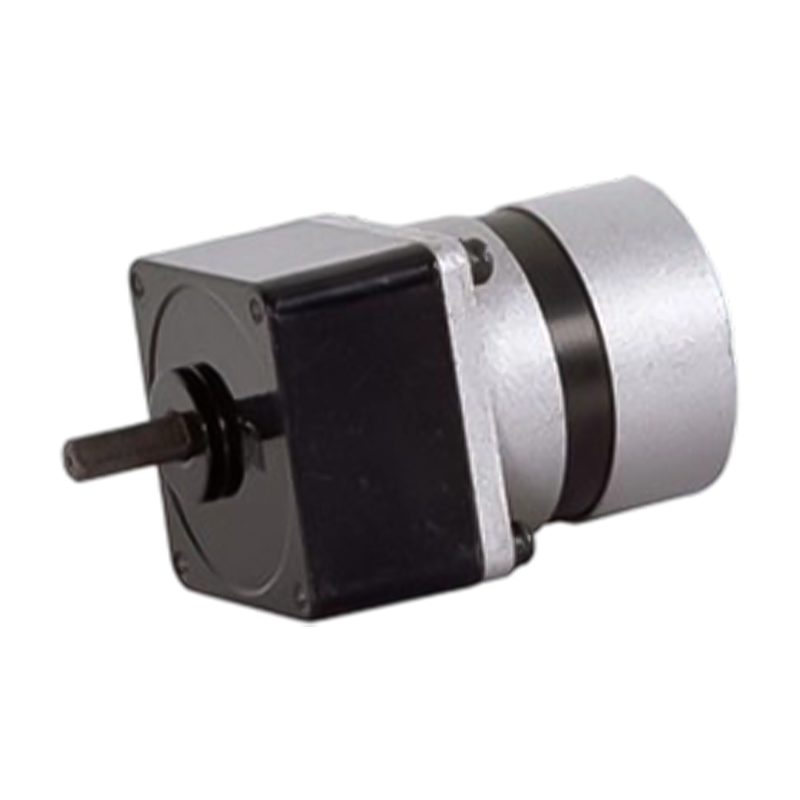

Moteur à engrenages planétaires BLDC 60JB50K/57ZWN55 24 V CC 60 mm

Moteur à engrenages planétaires BLDC 60JB50K/57ZWN55 24 V CC 60 mm

Le moteur à engrenages planétaires 60JB50K/57ZWN55 BLDC est un dispositif d'entraînement intégré combinant un moteur à courant continu sans balais hautes performances et un réducteur à engrenages planétaires de précision, adapté à diverses applications nécessitant une précision, une efficacité et une fiabilité élevées. Le produit offre plusieurs options de rapport de réduction allant de 3:1 à 75:1, répondant à différentes exigences de charge et de vitesse. Son modèle standard est la boîte de vitesses standard JB de 60 mm, avec une plage de charge admissible de 2 N.m à 5 N.m, garantissant un fonctionnement stable dans diverses conditions. De plus, le moteur présente de nombreux paramètres techniques tels que la tension nominale, la vitesse à vide, le courant à vide, la vitesse nominale, le couple nominal, la puissance de sortie et le courant nominal, qui ont tous été rigoureusement testés et optimisés pour leurs performances. Des schémas détaillés de la forme externe et des dimensions d'installation sont fournis, facilitant ainsi l'installation et la maintenance pour les utilisateurs. En résumé, ce moteur à engrenages planétaires BLDC se distingue par ses caractéristiques techniques et sa large applicabilité, ce qui en fait un choix idéal pour l'automatisation industrielle, la robotique et d'autres applications de haute précision.

  • Moteur à engrenages planétaires BLDC 60JB50K/57ZWN55 24 V CC 60 mm

+86 0579-86817938-836

[email protected]

60JB50K/57ZWN55

Boîte de vitesses standard JB de 60 mm,

Plage de charge admissible : 2N.m~5N.m

Moteur à engrenages planétaires BLDC

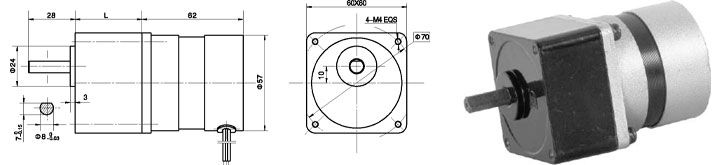

Dimensions

Données techniques du moteur sans balais

TYPE

Tension nominale VCC

Vitesse à vide tr/min

Courant à vide A

Vitesse nominale tr/min

Couple nominal mN.m

Puissance de sortie W

Courant nominal A

57ZWN55-2420

24

2000

200

1300

85

10

1.2

57ZWN55-2430

24

3000

400

2250

110

25

2

Données techniques du moteur à engrenages sans balais

Configuration Moteur CC sans balais 57ZWN55-2420 (moteur BLDC 57ZWN55-2420)

Rapport de réduction

3

5

7.5

10

12.5

15

25

30

50

75

90

Nombre de trains d'engrenages

2

2

2

2

2

2

3

3

3

4

4

Longueur (L) mm

32

32

32

32

32

32

40

40

40

40

40

Vitesse à vide ttr/min

667

400

267

200

160

133

80

67

40

27

22

Vitesse nominale

433

260

173

130

104

86

52

43

26

17

14

Couple nominal N.m

0.2

0.34

0.51

0.68

0.86

1.2

1.5

1.8

3.1

4.2

5

Max. charge admissible en peu de temps N.m

2.5

2.5

2.5

2.5

2.5

2.5

5

5

5

10

10

Configuration Moteur BLDC 57ZWN55-2430 (Moteur BLDC 57ZWN55-2430)

Rapport de réduction

3

5

7.5

10

12.5

15

25

30

50

75

Nombre de trains d'engrenages

2

2

2

2

2

2

3

3

3

4

Longueur (L) mm

32

32

32

32

32

32

40

40

40

40

Vitesse à vide ttr/min

1000

600

400

300

240

200

120

100

60

40

Vitesse nominale

750

450

300

225

180

150

90

75

45

30

Couple nominal N.m

0.26

0.44

0.66

0.89

1.1

1.3

2

2.4

4

5

Max. charge admissible en peu de temps N.m

2.5

2.5

2.5

2.5

2.5

2.5

5

5

5

10
