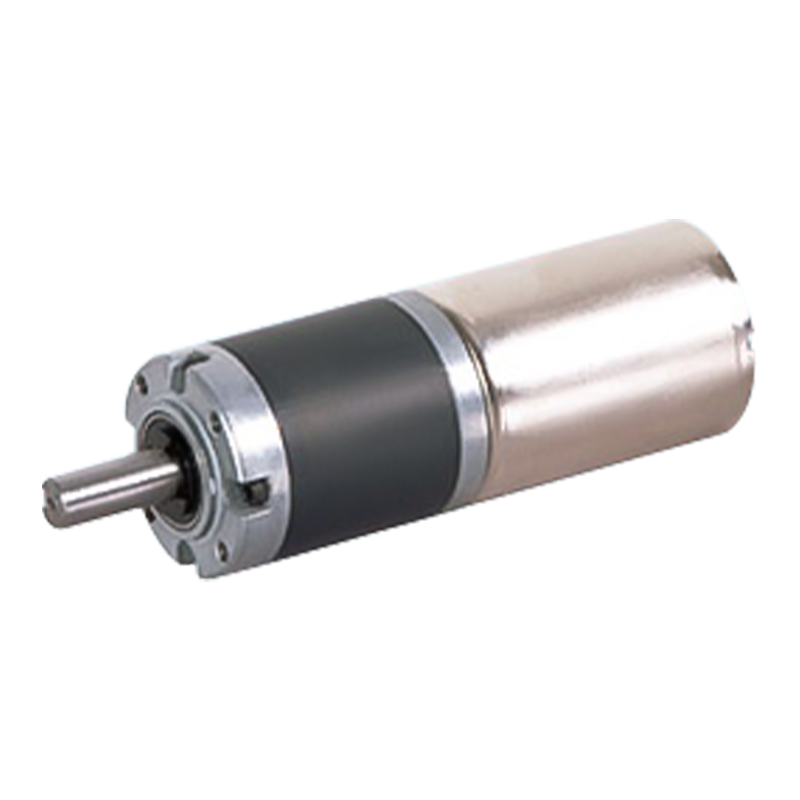

Moteur à engrenages planétaires CC sans balais à commutation électronique 42JXGT200K/42ZWNP59, 42mm

Moteur à engrenages planétaires CC sans balais à commutation électronique 42JXGT200K/42ZWNP59, 42mm

Le 42JXGT200K/42ZWNP59 est un produit haute performance conçu pour les applications de haute précision et à faible bruit. Le couple admissible varie de 2 N.m à 15 N.m, adapté à une variété d'équipements d'automatisation industrielle et de machines de précision.
L'utilisation de la commutation électronique pour remplacer la commutation mécanique traditionnelle, réduisant la perte de friction entre la brosse et le collecteur, tandis que le rotor utilise un matériau à aimant permanent, a un produit à haute énergie magnétique, l'efficacité de fonctionnement du moteur est élevée, par rapport au moteur à brosse, peut économiser environ 30 % à 50 %. La transmission par engrenages planétaires présente les caractéristiques d'un rapport de transmission précis et d'une précision de transmission élevée. Grâce à une conception raisonnable des paramètres du train d'engrenages planétaires, vous pouvez obtenir un rapport de transmission très précis et l'erreur de transmission peut généralement être contrôlée entre ± 0,5 % et ± 1 %.

  • Moteur à engrenages planétaires CC sans balais à commutation électronique 42JXGT200K/42ZWNP59, 42mm

+86 0579-86817938-836

[email protected]

42JXGT200K/42ZWNP59(2)

Réducteur planétaire de 42 mm de diamètre extérieur,

Plage de charge admissible : 2N.m~15N.m

Moteur à engrenages planétaires BLDC (matériau de la couronne dentée : métal)

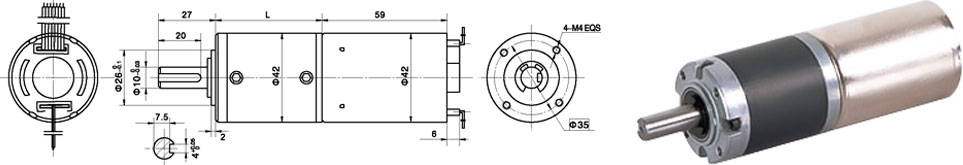

Dimensions

Moteur CC sans balais triphasé 10 pôles, avec pilote externe

Données techniques du moteur sans balais

TYPE

Nombre de pôles

Nombre de phases

Tension nominale VCC

Vitesse à vide tr/min

Vitesse nominale tr/min

Couple nominal mN.m

Courant nominal A

Puissance de sortie W

42ZWNP59-2440

10

3

24

4000

3000

68

1.2

21

Données techniques du moteur à engrenages sans balais

Configuration du moteur BLDC 42ZWNP59-2440 (moteur BLDC 42ZWNP59-2440)

Rapport de réduction

4.44

17

22

65

83

106

247

316

403

515

Nombre de trains d'engrenages

1

2

2

3

3

3

4

4

4

4

Longueur (L) mm

37.5

48

48

58.3

58.3

58.3

68.6

68.6

68.6

68.6

Vitesse à vide tr/min

901

235

182

62

48

38

16

13

10

7.8

Vitesse nominale

676

176

136

46

36

28

12

9

7

5.8

Couple nominal N.m

0.27

0.94

1.2

3.2

4.1

5.3

11

14

18

20

Max. charge admissible en peu de temps N.m

6

25

25

50

50

50

60

60

60

60
