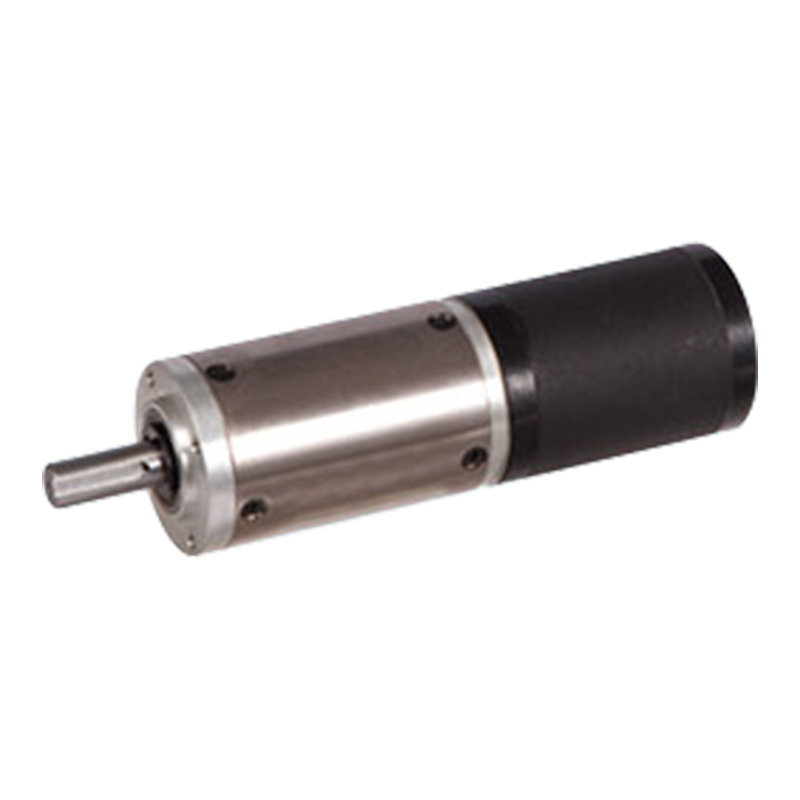

Moteur à engrenages planétaires CC sans balais, 42JXGT200K/42ZWN60, 42mm, 12v/24v

Moteur à engrenages planétaires CC sans balais, 42JXGT200K/42ZWN60, 42mm, 12v/24v

Le 42JXGT200K/42ZWN60 est une unité d'alimentation compacte avec un diamètre extérieur de 42 mm, adaptée aux environnements à double tension de 12 V/24 V, utilisant une conception de bague intérieure en métal.
Dans la transmission par engrenages, l'engrènement entre la roue planétaire, la roue solaire et la couronne dentée est relativement lisse, et la technologie de traitement des engrenages de haute précision peut réduire efficacement le bruit de la transmission, et le bruit pendant le fonctionnement peut généralement être contrôlé en dessous de 40 à 60 décibels. La structure de transmission à engrenages planétaires est compacte, l'engrenage est en acier allié à haute résistance, après trempe, meulage et autres processus, avec une résistance élevée et une résistance à l'usure, peut résister à des charges d'impact importantes et une longue durée de vie.

  • Moteur à engrenages planétaires CC sans balais, 42JXGT200K/42ZWN60, 42mm, 12v/24v

+86 0579-86817938-836

[email protected]

42JXGT200K/42ZWN60

Réducteur planétaire de 42 mm de diamètre extérieur,

Plage de charge admissible : 2N.m~20N.m

Moteur à engrenages planétaires BLDC (matériau de la couronne dentée : métal)

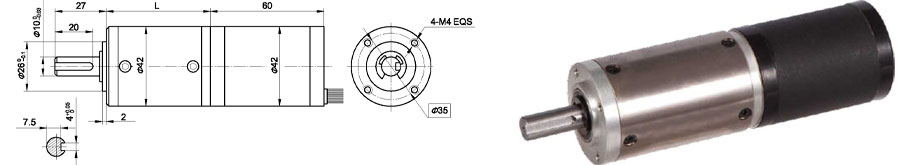

Dimensions

Données techniques du moteur sans balais

TYPE

Nombre de pôles

Nombre de phases

Tension nominale VCC

Vitesse à vide tr/min

Vitesse nominale tr/min

Couple nominal mN.m

Puissance nominale W

Couple de rupture mN.m

Courant de crête A

Résistance ligne à ligne ohms

Inductance ligne à ligne mH

42ZWN60-2430

8

3

24

3000

2100

50

11

150

2.6

6

6.4

Données techniques du moteur à engrenages sans balais

Configuration Moteur CC sans balais 42ZWN60-2430 (moteur BLDC 42ZWN60-2430)

Rapport de réduction

65

83

83

247

247

403

515

944

Nombre de trains d'engrenages

3

3

3

4

4

4

4

5

Longueur (L) mm

58.3

58.3

58.3

68.6

68.6

68.6

68.6

78.9

Vitesse à vide tr/min

46

36

36

12

12

7.4

5.8

3.2

Vitesse nominale

32

25

25

9

9

5.2

4.1

2.2

Couple nominal N.m

2.4

3

3

8

8

13

17

20

Max. charge admissible en peu de temps N.m

50

50

50

60

60

60

60

60

Schéma de câblage

U

V

W

VCC

Ha

Hb

Il

GND

Rouge

Marron

Noir

Bleu

Jaune

Marron

Rouge

Vert

22AWGUL1007

26AWG UL1007
