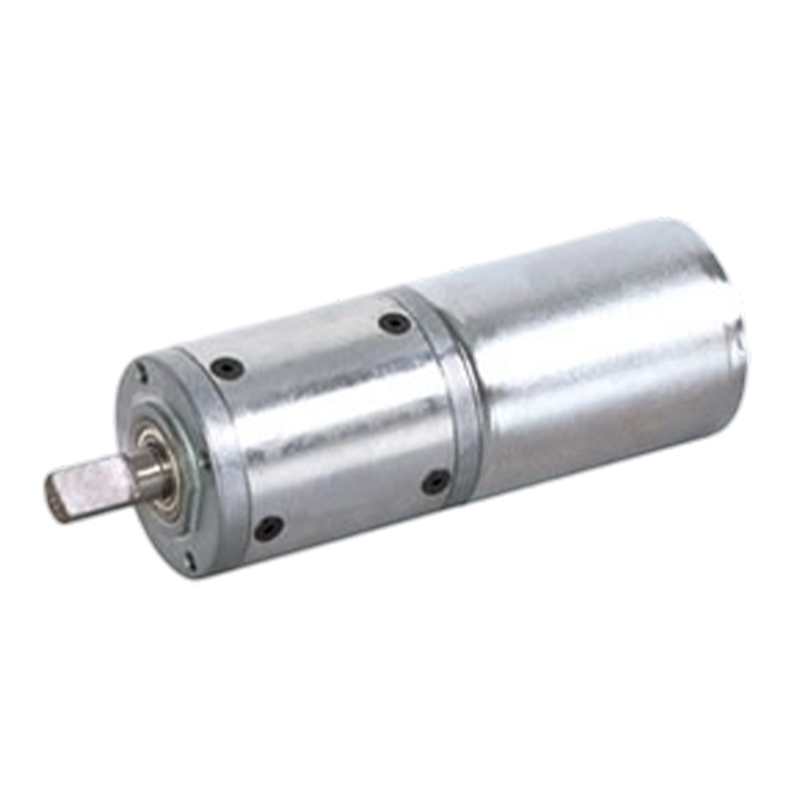

Moteur à engrenages planétaires CC sans balais, conception à faible usure, 42JX150K/42ZWNP66T, 42mm

Moteur à engrenages planétaires CC sans balais, conception à faible usure, 42JX150K/42ZWNP66T, 42mm

42JX150K/42ZWNP66T est un réducteur planétaire avec un diamètre extérieur de 42 mm, permettant une plage de couple de 2N.m~15N.m, et le matériau de la bague d'engrenage intérieure est en métal, adapté à un environnement à double tension 12 V/24 V.
Les moteurs sans balais ne nécessitent pas de balais, l'usure est principalement concentrée dans les roulements, la conception de partage de charge des engrenages planétaires réduit l'usure en un seul point, la combinaison des deux réduit considérablement l'usure mécanique, la durée de vie de dizaines de milliers d'heures, l'entretien ne doit être que d'un diamètre extérieur de 28 mm de l'unité de puissance compacte, adapté à un environnement à double tension 12 V/24 V, en utilisant une conception de bague d'engrenage intérieure en métal.

  • Moteur à engrenages planétaires CC sans balais, conception à faible usure, 42JX150K/42ZWNP66T, 42mm

+86 0579-86817938-836

[email protected]

42JX150K/42ZWNP66T

Réducteur planétaire de 42 mm de diamètre extérieur,

Plage de charge admissible : 2N.m~15N.m

Moteur à engrenages planétaires BLDC (matériau de la couronne dentée : métal)

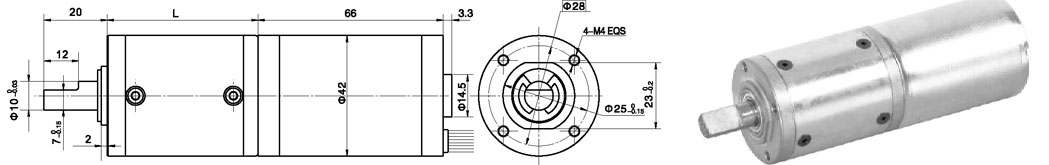

Dimensions

Données techniques du moteur sans balais

TYPE

Nombre de pôles

Nombre de phases

Tension nominale VCC

Vitesse à vide tr/min

Vitesse nominale tr/min

Couple nominal mN.m

Courant nominal A

Puissance de sortie W

42ZWNP66T-2430

8

3

24

3000

2600

150

3.7

À déterminer

Données techniques du moteur à engrenages sans balais

Configuration Moteur CC sans balais 42ZWNP66T-2430 (moteur BLDC 42ZWNP66T-2430)

Rapport de réduction

3.5

14

21

49

84

104

126

156

172

196

212

Nombre de trains d'engrenages

1

2

2

3

3

3

3

4

4

4

4

Longueur (L) mm

32.5

39.2

39.2

46

46

46

46

52.5

52.5

52.5

52.5

Vitesse à vide tr/min

857

214

143

61

36

29

24

19

17

15

14

Vitesse nominale

728

182

121

52

30

24

20

16

15

13

12

Couple nominal N.m

0.47

1.7

2.5

5.3

9.2

11.4

13.8

15.4

16.8

19

20

Max. charge admissible en peu de temps N.m

3

12

12

25

25

25

25

30

30

30

30

Schéma de câblage

VCC

GND

F/R

MLI

PG

Rouge

Noir

Vert

Blanc

Jaune

22AWGUL3266

26AWG UL1430
