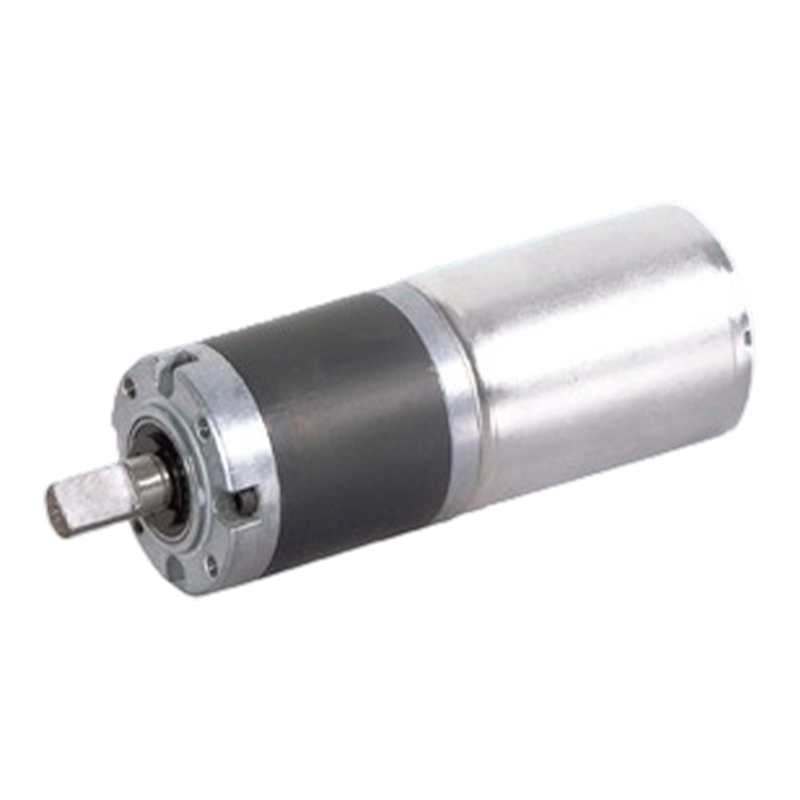

36JXE30K/36ZWNP57 Moteur à engrenages planétaires sans balais, triphasé, 4 pôles

36JXE30K/36ZWNP57 Moteur à engrenages planétaires sans balais, triphasé, 4 pôles

Le moteur à engrenages planétaires CC sans balais 36JXE30K/36ZWNP57 permet une plage de couple de 0,3 N.m ~ 3 N.m, diamètre extérieur de 36 mm, triphasé 4 pôles, pilote externe.
La transmission à engrenages planétaires présente les caractéristiques d'une grande densité de puissance et peut transmettre une grande puissance dans un petit espace, ce qui rend la structure globale du moteur à engrenages planétaires sans balais plus compacte, et le volume et le poids sont considérablement réduits par rapport à d'autres méthodes de transmission du moteur, qui est facile à installer et à utiliser. En modifiant la fréquence de sortie et la tension du pilote, le moteur sans balais peut atteindre une large plage de régulation de vitesse, et la régulation de vitesse peut généralement atteindre 1:1000-1:500, voire plus.

  • 36JXE30K/36ZWNP57 Moteur à engrenages planétaires sans balais, triphasé, 4 pôles

+86 0579-86817938-836

[email protected]

36JXE30K/36ZWNP57(2)

Réducteur planétaire de 36 mm de diamètre extérieur,

Plage de charge admissible : 0,3 N.m

Moteur à engrenages planétaires BLDC (matériau de la couronne dentée : métal et métal en poudre)

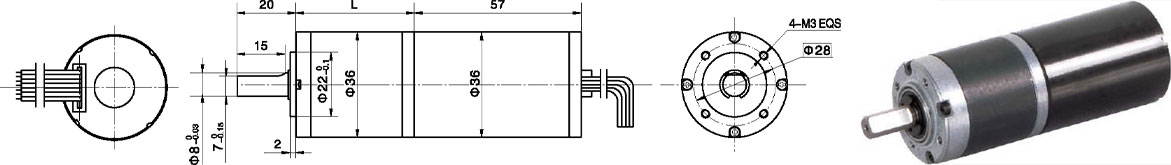

Dimensions

Moteur CC sans balais triphasé 4 pôles, avec pilote externe

La couronne dentée peut être sélectionnée parmi les deux matériaux : Métal en poudre (Type : 36JXF30K), Métal (Type : 36JXE30K)

Données techniques du moteur sans balais

TYPE

Nombre de pôles

Nombre de phases

Tension nominale VCC

Vitesse à vide tr/min

Vitesse nominale tr/min

Couple nominal mN.m

Puissance nominale W

Courant nominal mA

36ZWNP57-2450

4

3

24

5000

4200

40

18

257

Données techniques du moteur à engrenages sans balais

Configuration Moteur CC sans balais 36ZWNP57-2450 (moteur BLDC 36ZWNP57-2450)

Rapport de réduction

3.7

5.2

14

19

27

51

71

100

139

189

Nombre de trains d'engrenages

1

1

2

2

2

3

3

3

3

4

Longueur (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

Vitesse à vide tr/min

1348

965

357

263

185

98

70

50

36

26

Vitesse nominale

1132

811

300

221

156

82

59

42

30

22

Couple nominal N.m

0.13

0.19

0.45

0.62

0.87

1.5

2.1

2.9

3

3

Max. charge admissible en peu de temps N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9
