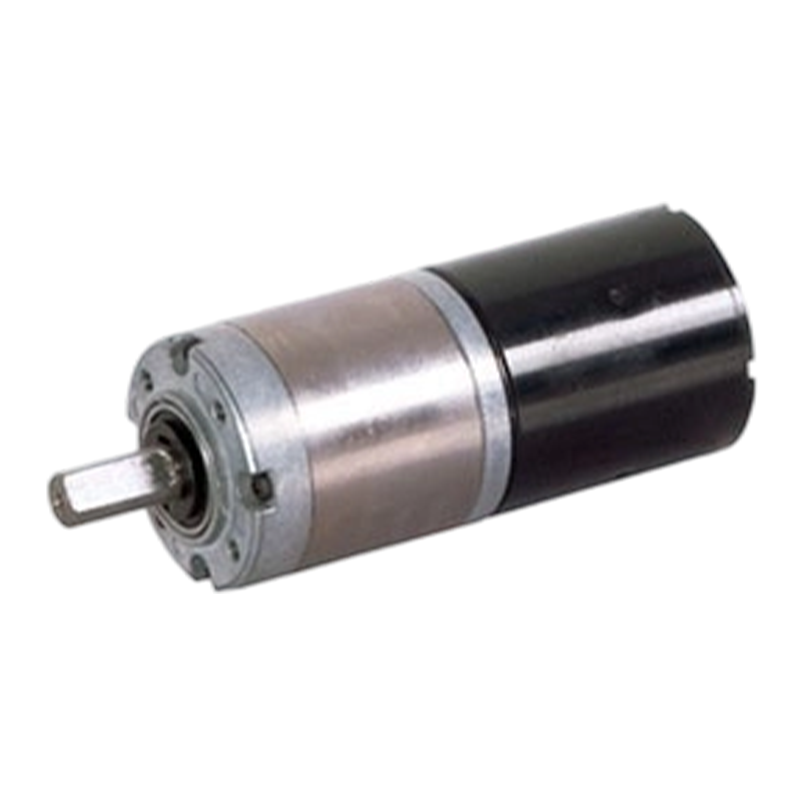

Moteur à engrenages planétaires cc sans balais, 36JXE30K/36ZWNP40, Dissipation thermique efficace, 36mm

Moteur à engrenages planétaires cc sans balais, 36JXE30K/36ZWNP40, Dissipation thermique efficace, 36mm

Le produit 36JXE30K/36ZWNP40 est une unité d'alimentation compacte avec un diamètre extérieur de 36 mm, adaptée à un environnement à double tension 12 V/24 V, utilisant une conception de bague intérieure en métal et en poudre métallique.
La conception comporte une nervure de dissipateur de chaleur ou un trou de dissipateur de chaleur, ce qui augmente la zone de dissipation thermique, aide à réduire la chaleur générée pendant le processus de transmission par engrenage et assure la stabilité du moteur et de la boîte de vitesses pendant un fonctionnement à long terme. La structure est relativement compacte, l'intensité du champ magnétique généré par l'aimant permanent est élevée et le moteur à brosse est plus petit et plus léger que le moteur à brosse pour la même puissance de sortie.

  • Moteur à engrenages planétaires cc sans balais, 36JXE30K/36ZWNP40, Dissipation thermique efficace, 36mm

+86 0579-86817938-836

[email protected]

36JXE30K/36ZWNP40

Réducteur planétaire de 36 mm de diamètre extérieur,

Plage de charge admissible : 0,3 N·m~3N·m

Moteur à engrenages planétaires BLDC (matériau de la couronne dentée : métal et métal en poudre)

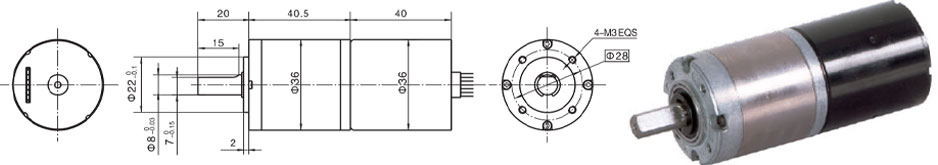

Dimensions

Moteur CC sans balais triphasé, 4 pôles, avec pilote intégré

La couronne dentée peut être sélectionnée parmi les deux matériaux : métal en poudre (Type : 36JXF30K), métal (Type : 36JXE30K)

Données techniques du moteur sans balais

TYPE

Nombre de pôles

Nombre de phases

Tension nominale VCC

Vitesse à vide tr/min

Courant à vide mA

Couple nominal mN.m

Vitesse nominale tr/min

Courant nominal mA

Puissance nominale W

36ZWNP40-1240

4

3

12

4000

400

15

3000

850

4.7

36ZWNP40-2440

4

3

24

4000

200

20

3000

550

6.3

Données techniques du moteur à engrenages sans balais

Configuration Moteur BLDC 36ZWNP40-1240 (Moteur BLDC 36ZWNP40-1240)

Rapport de réduction

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Nombre de trains d'engrenages

1

1

2

2

2

3

3

3

3

4

4

4

Longueur (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

Vitesse à vide ttr/min

1078

772

286

211

148

78

56

40

29

21

15

11

Vitesse nominale

809

579

214

158

111

59

42

30

22

16

11

8.1

Couple nominal N.m

0.05

0.07

0.17

0.23

0.33

0.56

0.78

1.1

1.5

1.8

2.6

3

Max. charge admissible en peu de temps N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

Configuration Moteur BLDC 36ZWNP40-2440 (Moteur BLDC 36ZWNP40-2440)

Rapport de réduction

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Nombre de trains d'engrenages

1

1

2

2

2

3

3

3

3

4

4

4

Longueur (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

Vitesse à vide ttr/min

1078

772

286

211

148

78

56

40

29

21

15

11

Vitesse nominale

809

579

214

158

111

59

42

30

22

16

11

8.1

Couple nominal N.m

0.067

0.093

0.23

0.31

0.44

0.74

1

1.5

2

2.5

3

3

Max. charge admissible en peu de temps N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9
