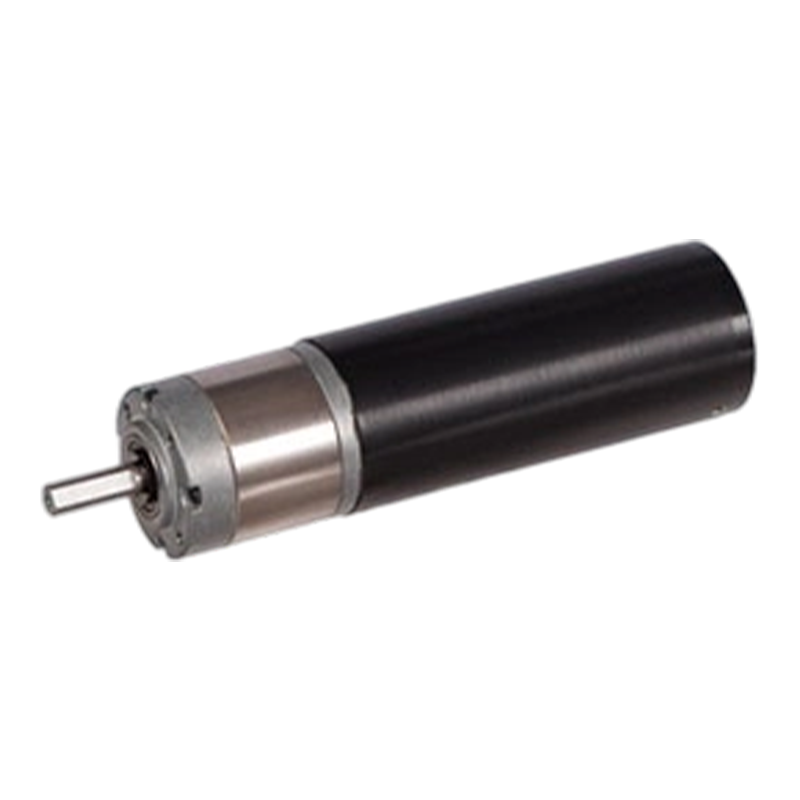

Moteur à engrenages planétaires à courant continu sans balais, 32JXE30K/33ZWN80, 32mm, engagement de haute précision

Moteur à engrenages planétaires à courant continu sans balais, 32JXE30K/33ZWN80, 32mm, engagement de haute précision

Le 32JXE30K/33ZWN80 est une combinaison de motoréducteurs d'un diamètre extérieur de 32 mm, qui peuvent être sélectionnés en deux matériaux : métal en poudre (modèle 36JXF30K) et métal (modèle 36JXE30K).
La structure de transmission à engrenages planétaires est compacte, l'engrenage en acier allié à haute résistance, après trempe, meulage et autres processus, avec une résistance élevée et une résistance à l'usure, peut résister à une plus grande charge d'impact et une longue durée de vie. La transmission par engrenages planétaires présente les caractéristiques d'un rapport de transmission précis et d'une précision de transmission élevée. Grâce à une conception raisonnable des paramètres du train d'engrenages planétaires, vous pouvez obtenir un rapport de transmission très précis et l'erreur de transmission peut généralement être contrôlée entre ±0,5 % et ±1 %.

  • Moteur à engrenages planétaires à courant continu sans balais, 32JXE30K/33ZWN80, 32mm, engagement de haute précision

+86 0579-86817938-836

[email protected]

32JXE30K/33ZWN80

Réducteur planétaire de 32 mm de diamètre extérieur,

Plage de charge admissible : 0,3 N.m~3,0N.m

Moteur à engrenages planétaires BLDC (matériau de la couronne dentée : métal)

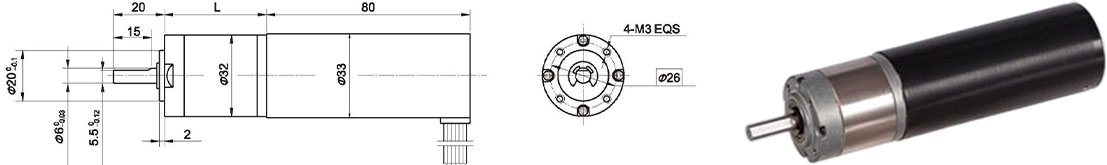

Dimensions

La couronne dentée peut être sélectionnée parmi les deux matériaux : métal en poudre (Type : 36JXF30K), métal (Type : 36JXE30K)

Données techniques du moteur sans balais

TYPE

Nombre de pôles

Nombre de phases

Tension nominale VCC

Vitesse à vide tr/min

Vitesse nominale tr/min

Couple nominal mN.m

Puissance nominale W

Couple de rupture mN.m

Courant de crête A

Résistance ligne à ligne ohms

Inductance ligne à ligne mH

33ZWN80-2490

4

3

24

9000

7800

50

40

350

11

0.86

0.55

Données techniques du moteur à engrenages sans balais

Configuration Moteur CC sans balais 33ZWN80-2490 (moteur BLDC 33ZWN80-2490)

Rapport de réduction

3.7

5.2

14

19

27

51

71

100

139

Nombre de trains d'engrenages

1

1

2

2

2

3

3

3

3

Longueur (L) mm

25.7

25.7

32.8

32.8

32.8

39.7

39.7

39.7

39.7

Vitesse à vide tr/min

2624

1737

643

474

333

176

127

90

65

Vitesse nominale

2101

1506

557

411

289

153

110

78

56

Couple nominal N.m

0.17

0.23

0.57

0.77

1.1

1.9

2.5

2.5

2.5

Max. charge admissible en peu de temps N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5
