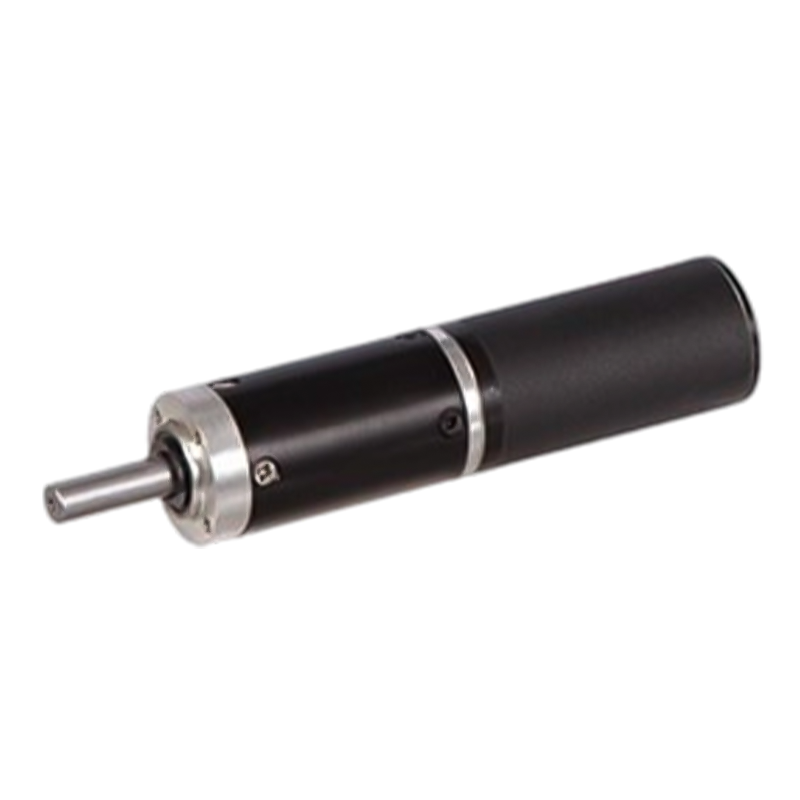

Moteur à engrenages planétaires CC sans balais, 22JX10K/22ZWN45, 22mm, 7000 tr/min

Moteur à engrenages planétaires CC sans balais, 22JX10K/22ZWN45, 22mm, 7000 tr/min

Le moteur à engrenages planétaires CC sans balais 22JX10K/22ZWN45 utilise une bague intérieure en métal d'un diamètre extérieur de 22 mm, permettant une plage de couple de 0,05 N.m~0,5 N.m et une vitesse à vide de 7 000 tr/min.
Grâce à l'engrènement d'engrenages à plusieurs étages, un rapport de décélération élevé peut être obtenu dans un petit volume (par exemple jusqu'à 9 000 : 1 en quatre étapes), et le couple de sortie est important et uniformément réparti, ce qui convient aux scénarios à espace limité tels que les articulations de robots et les équipements d'automatisation. Le rotor du moteur sans balais utilise des aimants permanents, plus fins et plus légers, et combinés à la disposition compacte des engrenages planétaires, la structure globale est plus petite.

  • Moteur à engrenages planétaires CC sans balais, 22JX10K/22ZWN45, 22mm, 7000 tr/min

+86 0579-86817938-836

[email protected]

22JX10K/22ZWN45

Réducteur planétaire de 22 mm de diamètre extérieur,

Plage de charge admissible : 0,05 N.m~0,5N.m

Moteur à engrenages planétaires BLDC (matériau de la couronne dentée : métal)

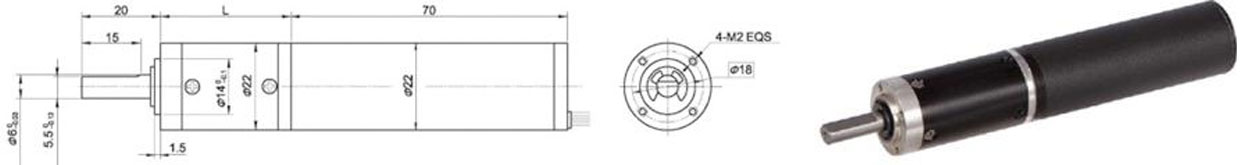

Dimensions

Moteur CC sans balais triphasé 10 pôles, avec pilote externe

Données techniques du moteur sans balais

TYPE

Nombre de pôles

Nombre de phases

Tension VCC

Vitesse à vide tr/min

Vitesse tr/min

Couple mN.m

Puissance W

Couple mN.m

Courant A

Résistance ligne à ligne en ohms

Inductance ligne à ligne mH

22ZWN45-2470

8

3

24

7000

4600

8

3.8

21

1.1

23

6.2

Données techniques du moteur à engrenages sans balais

Configuration Moteur BLDC 22ZWN45-2470 (Moteur BLDC 22ZWN45-2470)

Rapport de réduction

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Nombre de trains d'engrenages

1

1

2

2

2

3

3

3

3

4

4

4

Longueur (L) mm

24.4

24.4

33

33

31

41.5

41.5

41.5

41.5

49.8

49.8

49.8

Vitesse à vide tr/min

1887

1351

500

368

259

137

99

70

50

37

27

19

Vitesse nominale

1240

888

329

242

170

90

65

46

33

24

17

12

Couple nominal N.m

0.027

0.037

0.091

0.12

0.17

0.3

0.41

0.58

0.8

1

1

1

Max. charge admissible en peu de temps N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
