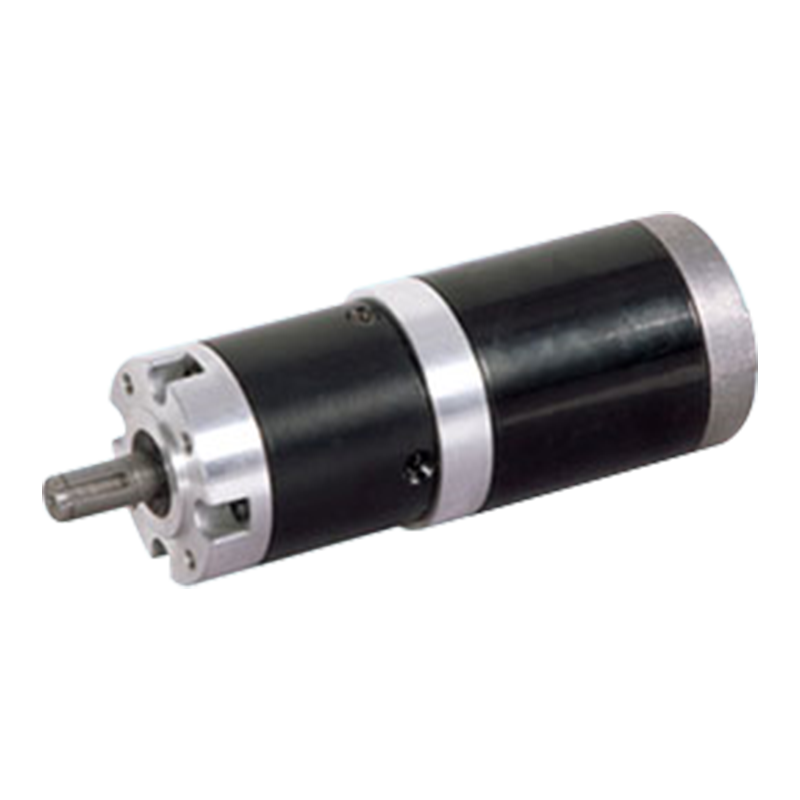

Moteur à engrenage planétaire brossé à aimant Permanent 56JX200K/60ZY95, 56mm, 2-20N.m

Moteur à engrenage planétaire brossé à aimant Permanent 56JX200K/60ZY95, 56mm, 2-20N.m

Le moteur à engrenages planétaires CC à aimant permanent 56JX200K/60ZY95 présente un diamètre extérieur compact de 56 mm et une structure d'engrenage planétaire en métal, offrant un couple de sortie élevé. Les options à double tension (12 V/24 V/48 V) répondent à diverses exigences d'efficacité, la version 48 V étant optimisée pour les applications à haute densité de puissance.

Le courant nominal (1,3 A à 3,0 A) garantit une consommation d'énergie adaptable, tandis que les rapports de réduction à plusieurs étages (36/43/75/13/15) permettent un réglage précis de la vitesse (114 à 765 tr/min) avec une tolérance de ± 2 % pour une transmission stable. Des rapports de réduction élevés (par exemple 75:1) améliorent le couple à basse vitesse pour les scénarios de charges lourdes, tandis que des rapports faibles (par exemple 13:1) privilégient une réponse rapide dans les opérations légères.

Le système d'engrenages planétaires garantit une efficacité de transmission élevée et les engrenages métalliques améliorent la durabilité des équipements d'automatisation, des systèmes de tri logistique et des outils électriques. La conception modulaire diamètre/longueur de l’arbre simplifie l’intégration, réduisant ainsi les coûts d’installation. Sa large plage de couple, sa densité de couple élevée et son contrôle précis de la vitesse répondent aux demandes industrielles complexes.

  • Moteur à engrenage planétaire brossé à aimant Permanent 56JX200K/60ZY95, 56mm, 2-20N.m

+86 0579-86817938-836

[email protected]

56JX200K/60ZY95

Boîte de vitesses standard de 56 mm de diamètre extérieur,

Plage de charge admissible : 2N.m~20N.m

Moteur à engrenages planétaires PM DC (matériau de la couronne dentée : métal)

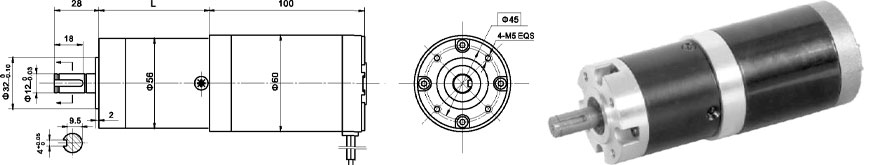

Dimensions

Données techniques du moteur

Tapez

Tension nominale VCC

Vitesse à vide tr/min

Courant à vide mA

Vitesse nominale tr/min

Couple nominalmN.m

Puissance de sortie W

Courant nominal mA

Couple de décrochage mN.m

Courant de décrochage A

60ZY95-2420

24

2000

0.4

1600

150

25

1.8

560

6

60ZY95-2430

24

3000

0.5

2400

180

40

3

690

11

Données techniques du moteur à engrenages

Configuration Moteur à courant continu 60ZY95-2420 (Moteur à courant continu 60ZY95-2420)

Rapport de réduction

3.6

4.25

7.5

13

15

18

27

32

47

55

65

76

115

168

198

234

Nombre de trains d'engrenages

1

1

1

2

2

2

2

2

3

3

3

3

3

4

4

4

Longueur (L) mm

41

41

41

53

53

53

61

61

64

64

64

64

64

76

76

76

Vitesse à vide tr/min

556

470

266

154

133

111

74

63

43

36

31

26

17

12

10

9

Vitesse nominale tr/min

444

376

213

123

106

88

59

50

34

29

24

21

14

9.5

8

6.8

Couple nominal N.m

0.48

0.57

1

1.5

1.8

2.1

3.2

3.8

5.1

6

7.1

8.3

12.5

16.5

19.6

20

Max. charge admissible en peu de temps N.m

6

6

6

25

25

25

25

25

50

50

50

50

50

60

60

60

Configuration Moteur à courant continu 60ZY95-2430 (Moteur à courant continu 60ZY95-2430)

Rapport de réduction

3.6

4.25

7.5

13

15

18

27

32

47

55

65

76

115

168

198

Nombre de trains d'engrenages

1

1

1

2

2

2

2

2

3

3

3

3

3

4

4

Longueur (L) mm

41

41

41

53

53

53

53

53

64

64

64

64

64

76

76

Vitesse à vide tr/min

833

706

400

230

200

167

111

94

64

54

46

39

26

18

15

Vitesse nominale tr/min

667

565

320

185

160

133

89

75

51

44

37

32

20

14

12

Couple nominal N.m

0.58

0.68

0.82

1.9

2.1

2.6

3.9

4.6

6.1

72

8.5

10

15

19

20

Max. charge admissible en peu de temps N.m

6

6

6

25

25

25

25

25

50

50

50

50

50

60

60

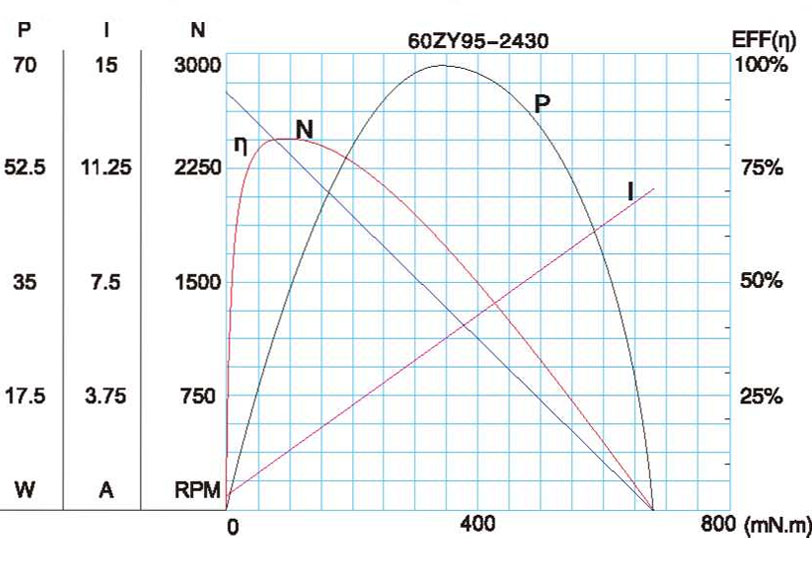

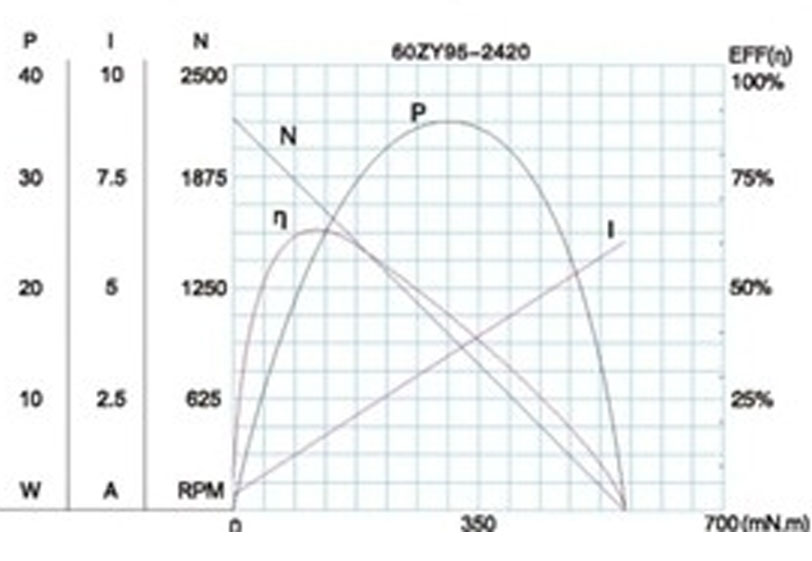

Chiffre caractéristique du moteur

A-29

Les paramètres techniques sont sujets à changement sans préavis.*
