Accueil / Produit / Moteur à engrenages CC brossé / Moteur à engrenages planétaires CC brossé / Moteur à engrenage planétaire brossé à aimant Permanent, 45JX100K/45ZY68, 45mm, 3000 à 4000 tr/min, DC

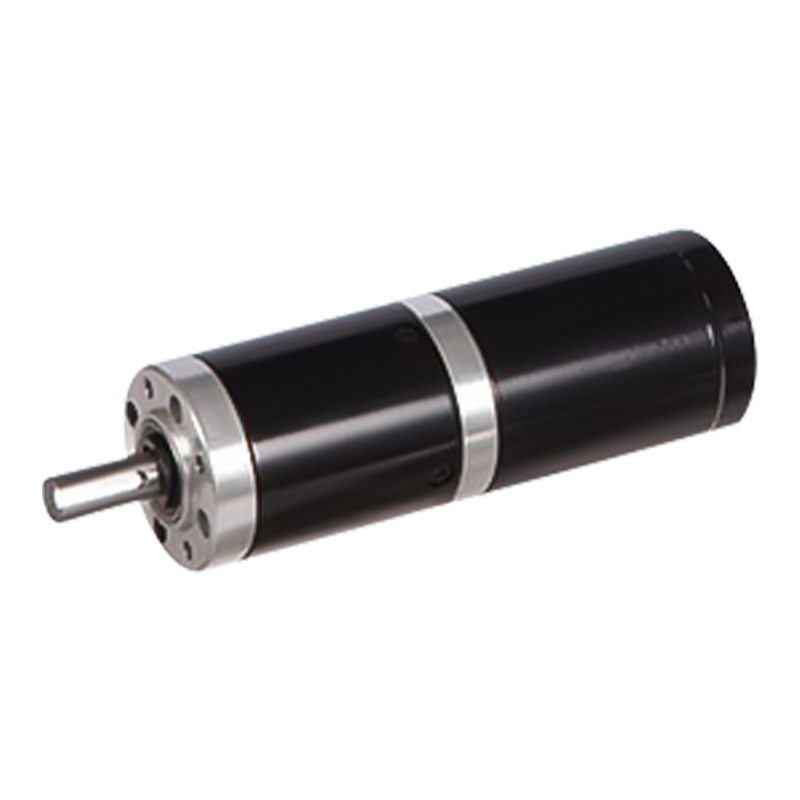

Moteur à engrenage planétaire brossé à aimant Permanent, 45JX100K/45ZY68, 45mm, 3000 à 4000 tr/min, DC

Moteur à engrenage planétaire brossé à aimant Permanent, 45JX100K/45ZY68, 45mm, 3000 à 4000 tr/min, DC

45JX100K/45ZY68 est un réducteur renforcé d'un diamètre extérieur de 45 mm, permettant une plage de couple : 1N.m~10N.m. La vitesse à vide est de 3 000 à 4 000 tr/min.
Le produit a un couple de démarrage élevé et une capacité de surcharge instantanée. La brosse est en contact direct avec le collecteur, et 2 à 3 fois le couple nominal peut être fourni au moment de démarrage, ce qui convient aux scènes nécessitant des démarrages et des arrêts fréquents ou une charge soudaine (telles que les outils électriques et les entraînements de portes à volets roulants). Le couple de sortie est encore amplifié par le rapport de décélération pour répondre aux exigences lourdes telles que le contrôle des vannes industrielles.

  • Moteur à engrenage planétaire brossé à aimant Permanent, 45JX100K/45ZY68, 45mm, 3000 à 4000 tr/min, DC

+86 0579-86817938-836

[email protected]

45JX100K/45ZY68

Boîte de vitesses renforcée de 45 mm de diamètre extérieur,

Plage de charge admissible : 1 N.m~10N.m

Moteur à engrenages planétaires PM DC (matériau de la couronne dentée : métal)

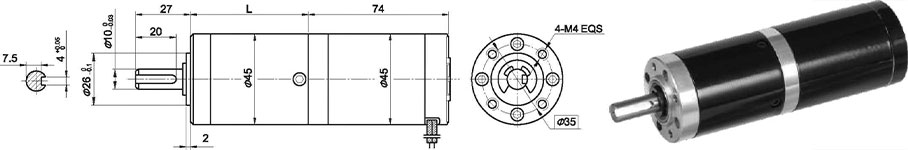

Dimensions

Données techniques du moteur

Tapez

Tension nominale VCC

Vitesse à vide tr/min

Courant à vide mA

Vitesse nominale tr/min

Couple nominalmN.m

Puissance de sortie W

Courant nominal mA

Couple de décrochage mN.m

Courant de décrochage A

45ZY68-2430

24

3000

0.2

2400

45

12

0.8

190

2.7

45ZY68-2440

24

4000

0.3

3200

55

18

1.2

195

3

Données techniques du moteur à engrenages

Configuration Moteur à courant continu 45ZY68-2430 (Moteur à courant continu 45ZY68-2430)

Rapport de réduction

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Nombre de trains d'engrenages

1

1

2

2

2

3

3

3

3

4

4

4

Longueur (L) mm

35.3

35.5

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

68.7

Vitesse à vide tr/min

809

579

214

158

111

59

42

30

22

16

11

8.1

Vitesse nominale tr/min

647

463

171

126

89

47

34

24

17

13

9.1

6.5

Couple nominal N.m

0.15

0.21

0.51

0.69

0.98

1.7

2.3

3.3

4.6

5.6

7.8

10

Max. charge admissible en peu de temps N.m

3

3

12

12

12

25

25

25

25

30

30

30

Configuration Moteur à courant continu 45ZY68-2440 (Moteur à courant continu 45ZY68-2440)

Rapport de réduction

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Nombre de trains d'engrenages

1

1

2

2

2

3

3

3

3

4

4

4

Longueur (L) mm

35.3

35.5

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

68.7

Vitesse à vide tr/min

1078

772

286

211

148

78

56

40

29

21

15

11

Vitesse nominale tr/min

862

617

228

168

118

62

45

32

24

17

12

8.7

Couple nominal N.m

0.18

0.26

0.62

0.84

1.2

2

2.8

4

5.6

6.8

9.5

10

Max. charge admissible en peu de temps N.m

3

3

12

12

12

25

25

25

25

30

30

30

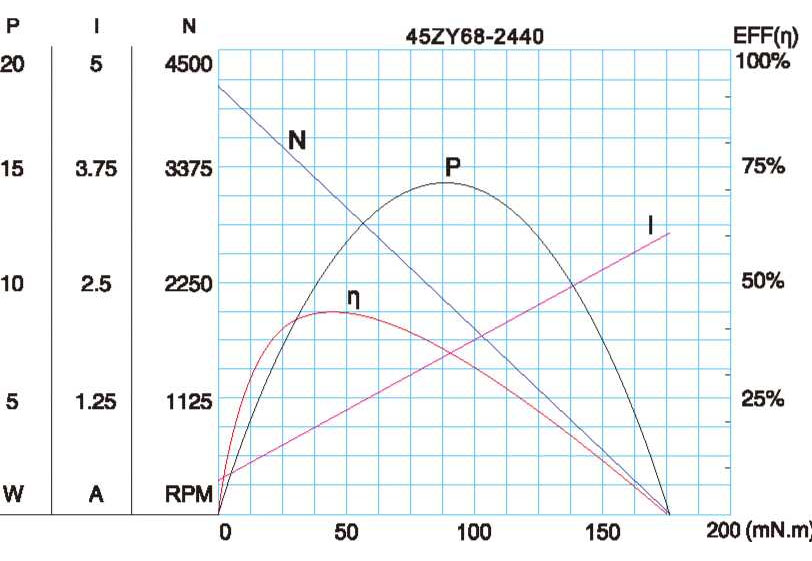

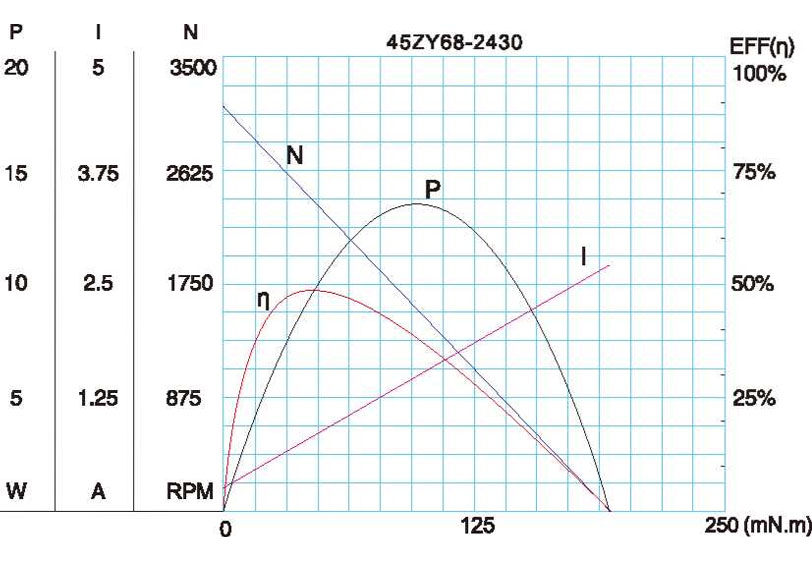

Chiffre caractéristique du moteur

A-22

Les paramètres techniques sont sujets à changement sans préavis.*
